谐振管模拟结果与理论结果对不上，求助，希望大家帮帮我啊 已有1人参与
|
|

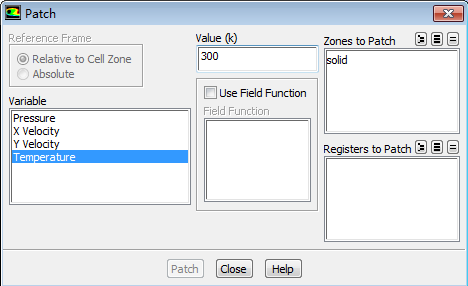

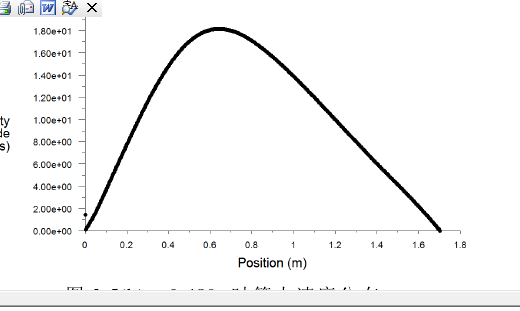

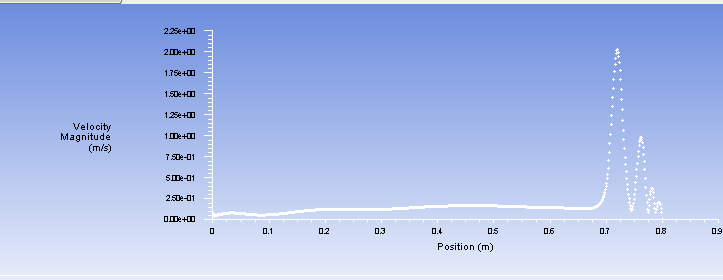

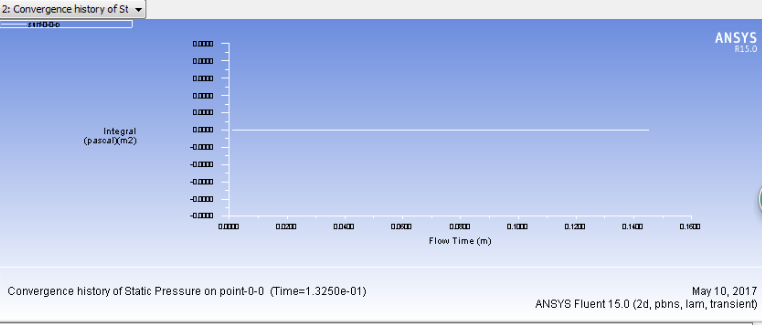

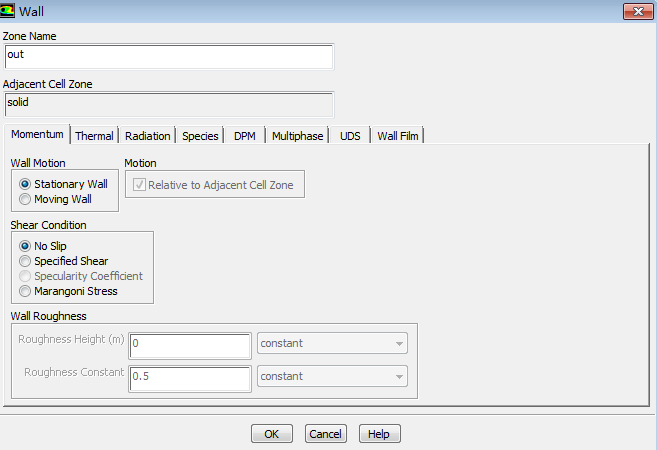

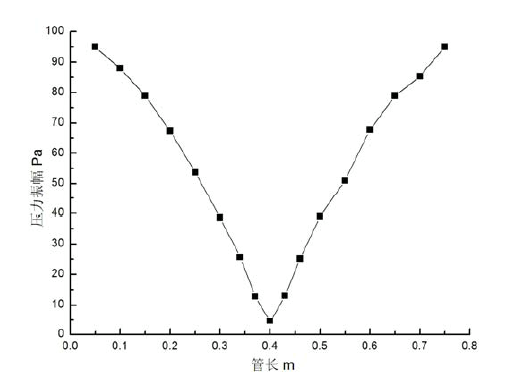

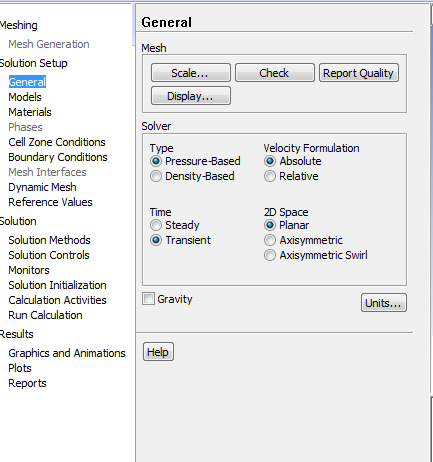

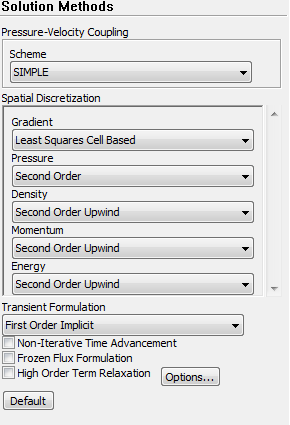

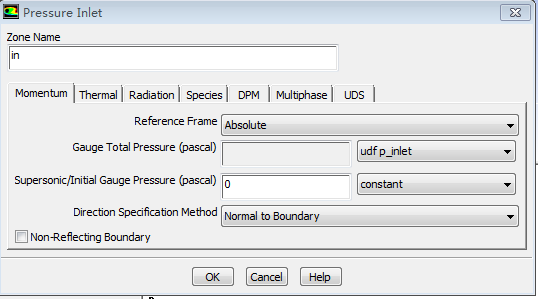

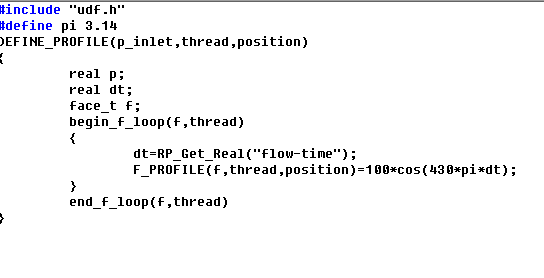

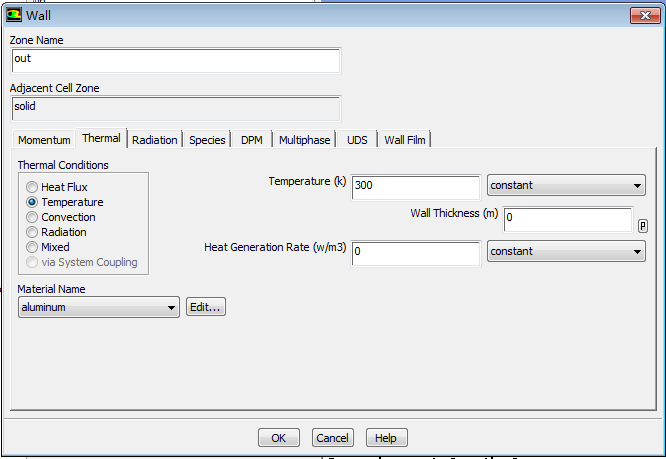

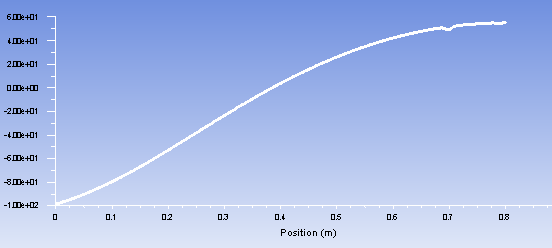

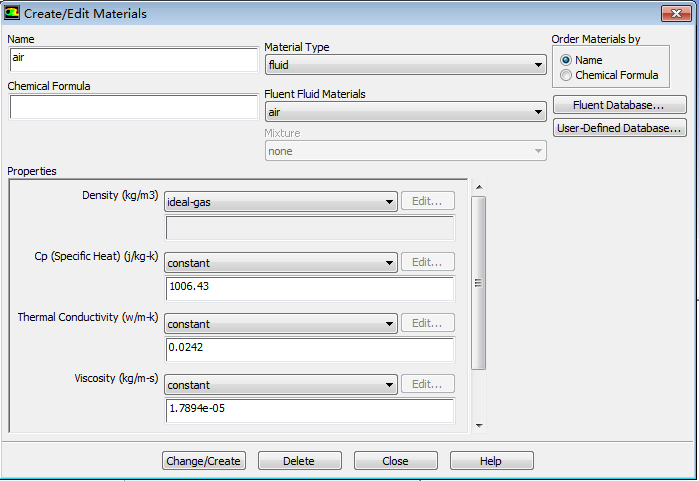

谐振管模拟结果与理论结果对不上，求助，希望大家帮帮我啊，解决了问题，何等酬谢，万死不辞。 我的模型是左端开口，右端刚性封闭的空直谐振管，长度为 800mm，内径为 60mm，管内充有 0.1MPa、温度为 300K的气体，计算时当成理想气体处理，声速为 347m/s，入口压力输入端，其驱动频率、压力幅值分别为 215Hz、100Pa，其他边界为刚性绝热无滑移边界，分离隐式求解方法，压力速度耦合采用SIMPLE 算法，动量和能量的离散均采用二阶迎风格式。我的设置如图所示。 遇到问题：1，求解结果与他人结果不一样，压力幅值范围-100到60，或者100到-60，理论结果应该是-100到100； 2，速度沿程分布与理论结果完全不符，如下图所示； 3，某一点压力速度随时间做正余弦变化，但是监测的值为0，我监测的是静压，而且在云图中压力明明是变化的，我不明白为什么监测的值为0. 各位大神帮帮我吧，拜谢拜谢  谐振管直管模型模型.png  压力基，瞬态模型.png  层流模型，能量方程开启.png  内部空气，设为理想气体.png  压力入口 驱动频率 215Hz、压力幅值100pa,余弦波动入口、温度300k.png  入口压力波动udf编写.png  壁面和出口设置，刚性绝热无滑移.png  壁面和出口，固定温度边界条件，300k.png  在patch中设定内部温度300k盒压力0.1mpa.png  求解器simple，动量能量二阶迎风.png  我的模拟结果，某一刻压力沿程分布，压力幅值不对，应该从100到-100.png.png  我的模拟结果，某一刻速度沿程分布.png  他人论文中某一刻速度沿程分布.png  他人论文中某一刻压力沿程分布，后半程负值改为变为正值p.png  监测某点压力，数值没变化，但在云图中压力是明显变化的.png |
回复此楼» 猜你喜欢
281求调剂
已经有6人回复
-
华南理工0703化学，总分336求调剂
已经有6人回复
-
285求调剂
已经有12人回复
-
085600材料与化工301分求调剂院校
已经有13人回复
-
295求调剂
已经有11人回复
-
材料与化工专硕306分找合适调剂
已经有3人回复
-
0703调剂，一志愿天津大学319分
已经有11人回复
-
求调剂
已经有21人回复
-
材料专硕(0856) 339分求调剂
已经有10人回复
-
319求调剂
已经有3人回复
【答案】应助回帖
★ ★ ★ ★ ★
兰轩阁2012: 金币+5, ★★★很有帮助 2017-05-17 10:40:47
兰轩阁2012: 金币+5, ★★★很有帮助 2017-05-17 10:40:47
|
1.压力边界设置的是表总压，你监测的估计是静压，所以对不上。 3.monitor下监测类型你设置的是积分，点是没有面积的，所以值都是0 fluent仿真咨询 |
