[求助] 电化学小白求助CV曲线问题 已有1人参与

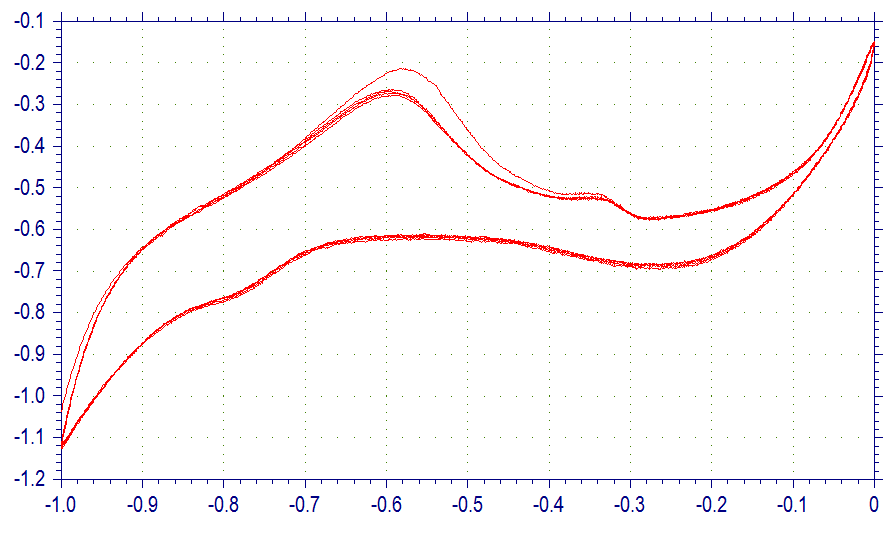

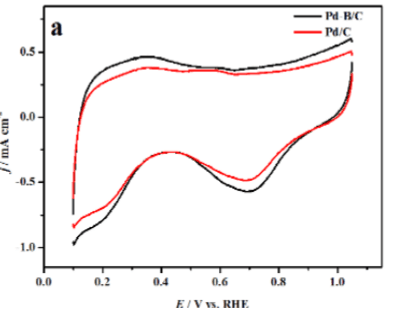

图一是文献中的Pd-B和Pd/C的在0.1M氢氧化钾溶液中1600rmp转速（下面两幅图条件一样）下的CV曲线，图二是我测的Pd/C的CV曲线跟图一中红色曲线大体还接近，第三幅图就是我问题的重点，催化剂也是Pd-B，合成方法不一样而已。1、为什么CV曲线差这么多，可能是哪些问题求大家帮帮我？2、CV曲线几何面积越小是代表催越小吗？

电化学小白求助CV曲线问题


电化学小白求助CV曲线问题-1


电化学小白求助CV曲线问题-2
回复此楼

» 猜你喜欢
我在乎着你在乎着的窝
1楼 2017-05-09 10:15:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vcnet15

专家顾问 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
我很好奇，文献用的是0-1V的正电位，你为什么用的-1-0的负电位
赞一下 回复此楼
2楼2017-05-09 11:44:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我的爱人525

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by vcnet15 at 2017-05-09 11:44:17
我很好奇，文献用的是0-1V的正电位，你为什么用的-1-0的负电位

文献里面是RHE国际标准氢电极，我们用的是饱和甘汞电极SCE，一般的电位差是要在我的电位上加上一左右，就可以换算了，这是直接截的图由于数据处理图形影响不大。希望大家帮我解答问题，谢谢。
赞一下 回复此楼
我在乎着你在乎着的窝
3楼2017-05-09 14:35:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vcnet15

专家顾问 (正式写手)
引用回帖:
3楼: Originally posted by 我的爱人525 at 2017-05-09 14:35:19
文献里面是RHE国际标准氢电极，我们用的是饱和甘汞电极SCE，一般的电位差是要在我的电位上加上一左右，就可以换算了，这是直接截的图由于数据处理图形影响不大。希望大家帮我解答问题，谢谢。...

感觉你测的图有问题，跟文献里面完全是两个图，文献里的曲线是有氧化还原电流的。你测得的曲线都是还原电流，即便是CHI工作站采集显示方向的问题，也都是氧化电流，所以我怀疑你的测试范围有问题
赞一下 回复此楼
4楼2017-05-09 14:59:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我的爱人525

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by vcnet15 at 2017-05-09 14:59:12
感觉你测的图有问题，跟文献里面完全是两个图，文献里的曲线是有氧化还原电流的。你测得的曲线都是还原电流，即便是CHI工作站采集显示方向的问题，也都是氧化电流，所以我怀疑你的测试范围有问题...

文献提供的电位范围确实是-1到0，我也尝试了加大范围，依旧如此，头疼了，谢谢
赞一下 回复此楼
我在乎着你在乎着的窝
5楼2017-05-10 21:31:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Melody黑夜

铜虫 (小有名气)
1600转的cv图？确定合成出来了吗？从图上看是两个催化剂

发自小木虫IOS客户端
赞一下 回复此楼
6楼2017-05-11 11:33:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我的爱人525

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by Melody黑夜 at 2017-05-11 11:33:37
1600转的cv图？确定合成出来了吗？从图上看是两个催化剂

你是说从第三副图一大一小的氧化峰看是两种催化剂混合吗？很需要您的解答
赞一下 回复此楼
我在乎着你在乎着的窝
7楼2017-05-15 18:37:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
