求助一圆弧形曲梁有限元模拟问题 已有1人参与
|
|

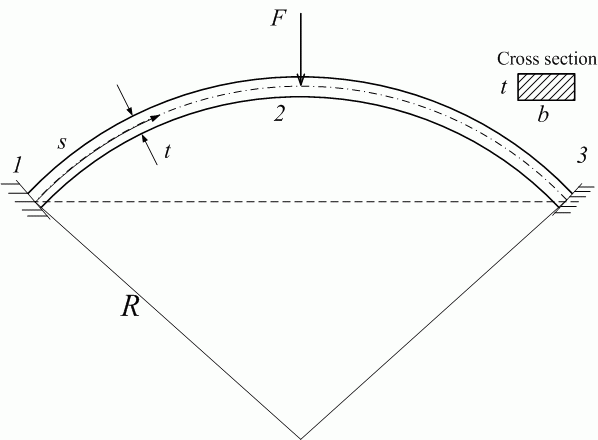

问题描述：采用有限元方法计算图示圆弧形曲梁静变形，其中曲梁划分为两个单元分别为: 单元1 node1-node2 单元2 node2-node3，约束节点1和3的全部自由度，沿y向集中力F作用在节点2，计算节点2处的静态变形。 这里曲梁单元模型参考文献"A two-noded locking-free shear flexible curved beam element. Int. J. Numer. Meth. Engng., 44, 265-280, 1999"中的两节点单元模型，出现以下问题： 针对1/4圆弧，仅约束节点1，在节点3处施加y向集中力F，计算结果与卡氏定理结果及有限元软件分析结果几乎一致(有限元软件分析采用两节点直梁单元离散曲梁)，针对不同厚度情况都能够很好的吻合。但约束两个节点1和3时，计算结果明显小于有限元软件分析结果，有限元软件结果与实际结果非常接近（已经试验验证）。 在下面附上计算求解程序，包括主程序MainProgram_RAVEENDRANATH和计算单元刚度子程序stiff_RAVEENDRANATH，请专家指点迷津，不胜感激。  hinge element-revised.gif |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : stiff_RAVEENDRANATH.m
- 附件 2 : MainProgram_RAVEENDRANATH.m
2017-05-07 10:26:39, 10.42 K
2017-05-07 10:31:04, 1.61 K
