[求助] 在Icem里面怎么设置两个域

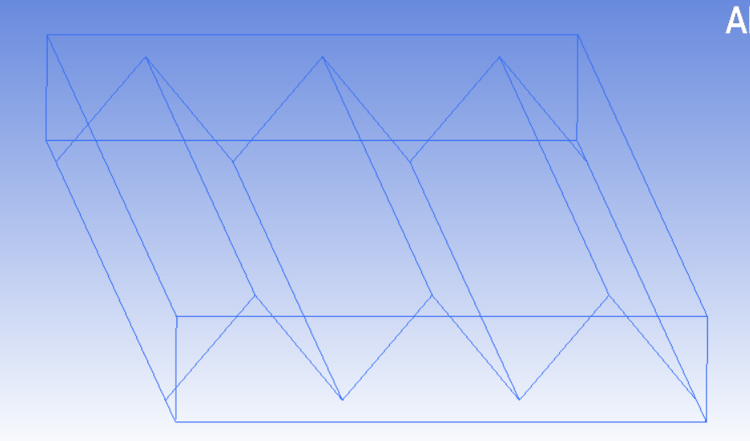

我的模型是这样的，翅片通道结构，中间为翅片，建立body用两点法能建立fluid，怎么把翅片和壁面设置成solid？body应该怎么选，导入fluent时在cell zone conditions 才会有两种域…还是因为需要厚度？…求大神

在Icem里面怎么设置两个域


发自小木虫IOS客户端
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-05-07 10:12:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

stanstanne

银虫 (正式写手)
能够建立一个域的前提是：封闭三维曲面。然后你对照自己的模型，看看符不符合这个条件
赞一下 回复此楼
我是一个粉刷匠
2楼2017-05-07 15:09:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

哦多k

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by stanstanne at 2017-05-07 15:09:04
能够建立一个域的前提是：封闭三维曲面。然后你对照自己的模型，看看符不符合这个条件

固体域是不符合的，是需要厚度吗？

发自小木虫IOS客户端
赞一下 回复此楼
3楼2017-05-07 20:56:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

stanstanne

银虫 (正式写手)
引用回帖:
3楼: Originally posted by 哦多k at 2017-05-07 20:56:48
固体域是不符合的，是需要厚度吗？
...

有一种解决办法：
1. 在icem里不建固体域了；
2. 导入fluent之后，定义固体材料；
3. 将你的翅片改为wall类型，选择wall的材料，定义wall的厚度

这样应该也可以，你可以试试
赞一下 回复此楼
我是一个粉刷匠
4楼2017-05-07 21:41:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

哦多k

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by stanstanne at 2017-05-07 21:41:56
有一种解决办法：
1. 在icem里不建固体域了；
2. 导入fluent之后，定义固体材料；
3. 将你的翅片改为wall类型，选择wall的材料，定义wall的厚度

这样应该也可以，你可以试试...

我之前这样做的，但是不行，出来的图不对……很难过

发自小木虫IOS客户端
赞一下 回复此楼
5楼2017-05-07 21:50:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Leopeace

铁虫 (初入文坛)
引用回帖:
5楼: Originally posted by 哦多k at 2017-05-07 21:50:34
我之前这样做的，但是不行，出来的图不对……很难过
...

你是怎么解决的啊，我也遇到了同样的问题，真诚地求助
赞一下 回复此楼
6楼2018-04-12 22:16:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Mario feng

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by Leopeace at 2018-04-12 22:16:49
你是怎么解决的啊，我也遇到了同样的问题，真诚地求助...

这个问题请问你解决了吗
赞一下 回复此楼
7楼2018-12-26 15:57:50
