[交流] 求助各位，关于一维光子晶体（多层介质膜）的问题，万分感谢

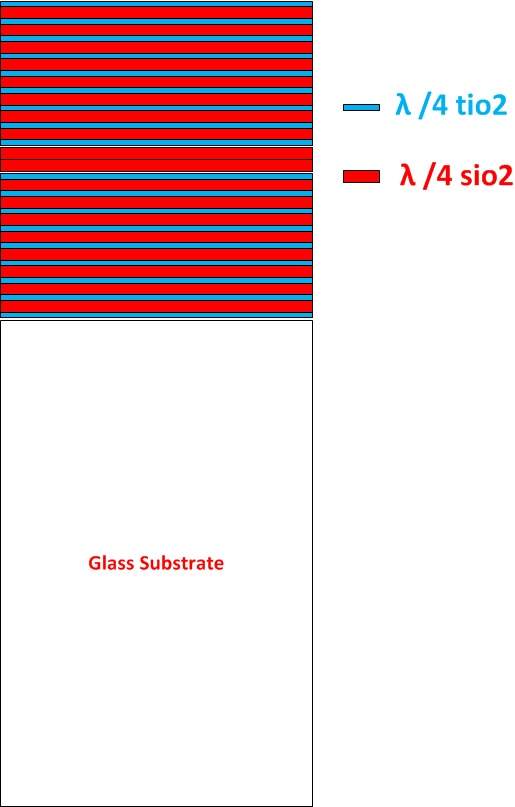

求助各位，小弟最近在用磁控溅射做一维光子晶体（用氧化硅和氧化钛），具体的结构如下：
求助各位，关于一维光子晶体（多层介质膜）的问题，万分感谢

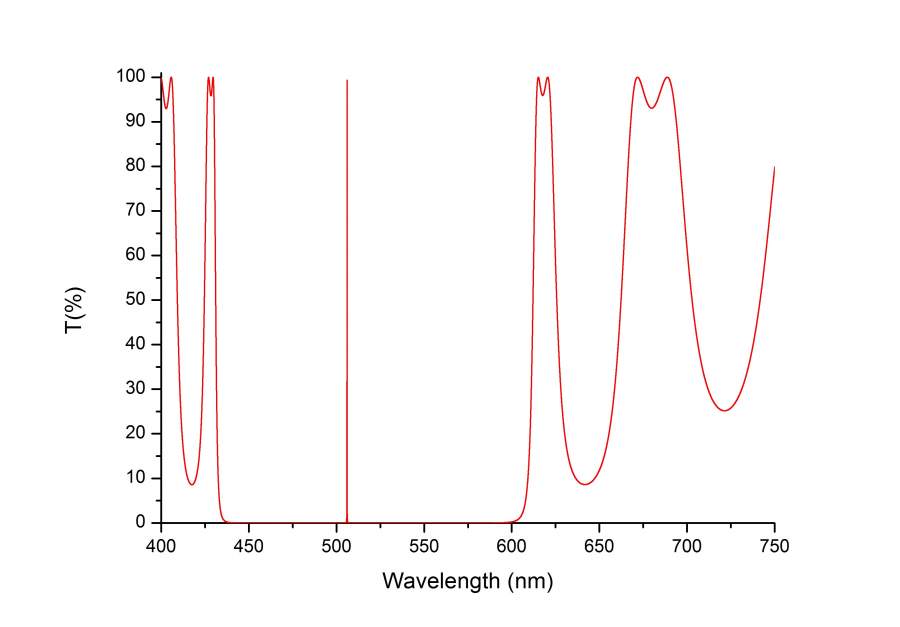

理论模拟的结果如下：（峰值透过率接近100%）
求助各位，关于一维光子晶体（多层介质膜）的问题，万分感谢-1

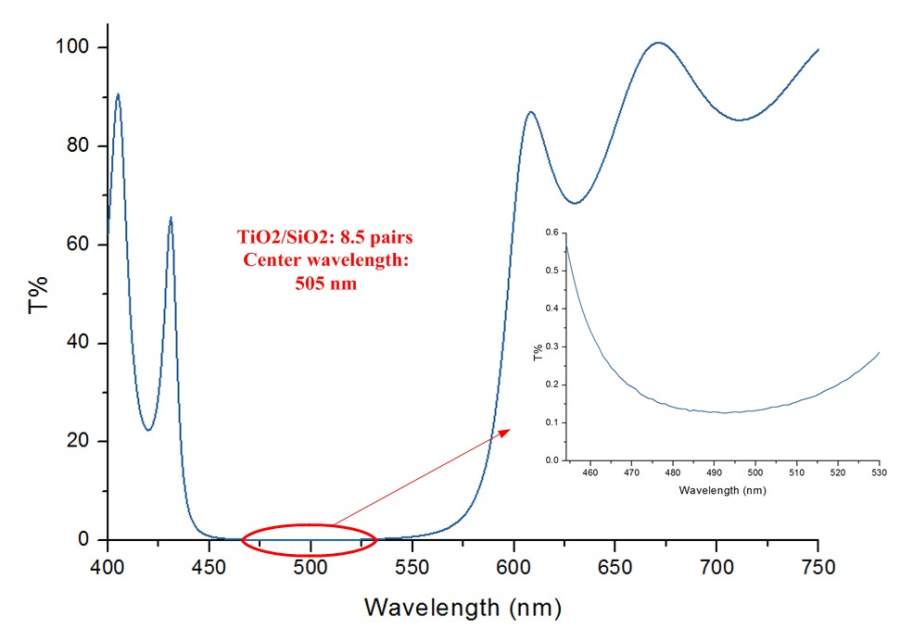

实测的单个bragg mirror（即多层介质高反膜）的结果还不错（如下图所示）：
求助各位，关于一维光子晶体（多层介质膜）的问题，万分感谢-2

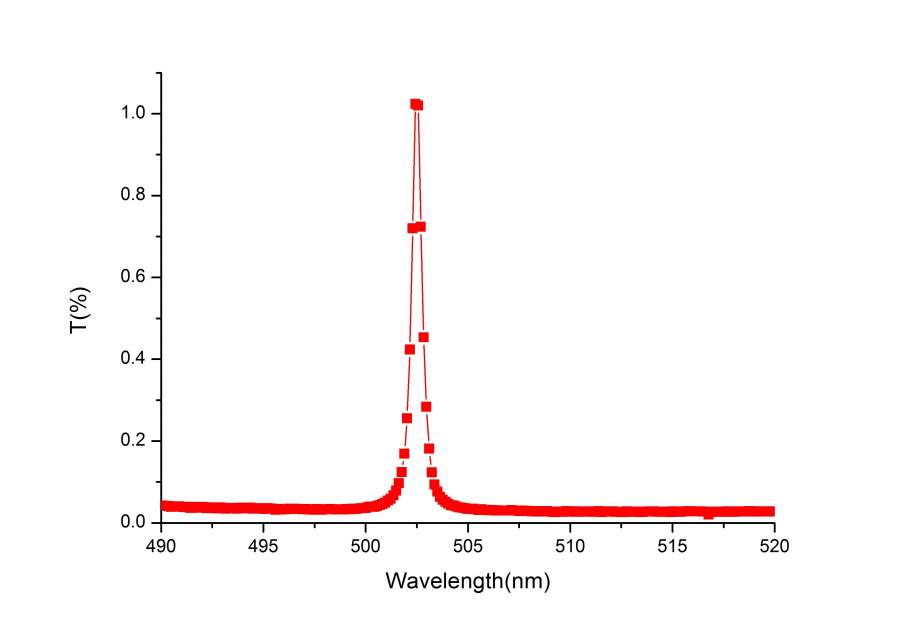

但是组合成一维光子晶体后，峰值透过率极低，才1%左右：
求助各位，关于一维光子晶体（多层介质膜）的问题，万分感谢-3
求问各位，可能出现的问题在哪里？
下面是一些我自己的考虑：
1.镀膜材料是没有吸收的（在可见波段），椭偏测量和反射率加上透过率和为1都可以证明这一点
2.我们的光谱仪分辨率为0.15nm，我猜测不是由于光谱仪分辨率造成的，因为在1%的透射峰上有很多个数据点
求各位帮我分析分析，出出主意，这个问题困扰我太久了，万分感谢
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2017-05-05 16:57:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

假大空

木虫之王 (文学泰斗)
★
烟头烧熊猫啊(金币+1): 谢谢参与
好运
回复此楼
4楼2017-05-05 17:34:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

烟头烧熊猫啊

新虫 (正式写手)
各位出出主意啊

发自小木虫IOS客户端
回复此楼
15楼2017-05-07 10:08:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

18865277119

新虫 (初入文坛)
★
烟头烧熊猫啊(金币+1): 谢谢参与
请问楼主，反射光谱你使用什么仪器测试的
赞一下 回复此楼
23楼2018-05-27 17:08:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zxd_eve

铜虫 (初入文坛)
★
烟头烧熊猫啊(金币+1): 谢谢参与
是采用的FDTD模拟的吗？如果是的话就合理了。当周期数很多的时候，这个软件会强行加入一个吸收值在里面。所以你的透射峰会很低
赞一下 回复此楼
25楼2018-09-08 18:01:32
