小木虫论坛-学术科研互动平台 » 材料区 » 材料综合 » 材料物理 » 求助各位，关于一维光子晶体（多层介质膜）的问题，万分感谢
191/1返回列表
查看: 1175  |  回复: 18
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

烟头烧熊猫啊

新虫 (正式写手)

[交流] 求助各位，关于一维光子晶体（多层介质膜）的问题，万分感谢

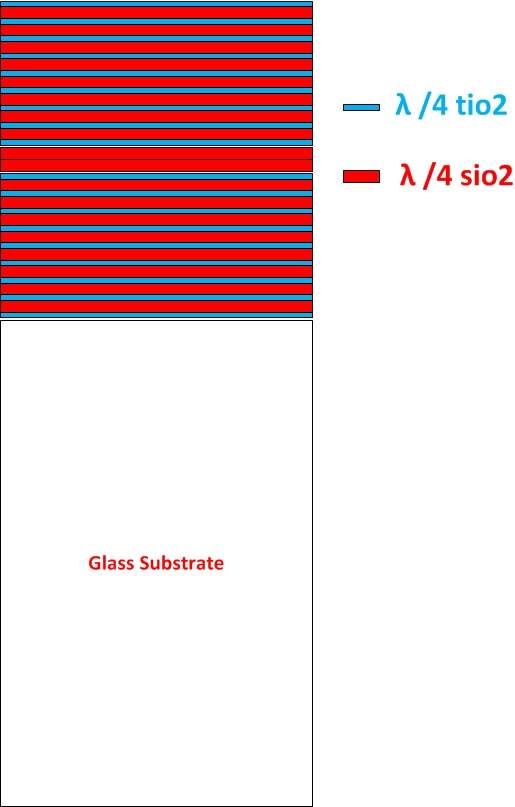

求助各位，小弟最近在用磁控溅射做一维光子晶体（用氧化硅和氧化钛），具体的结构如下：

求助各位，关于一维光子晶体（多层介质膜）的问题，万分感谢

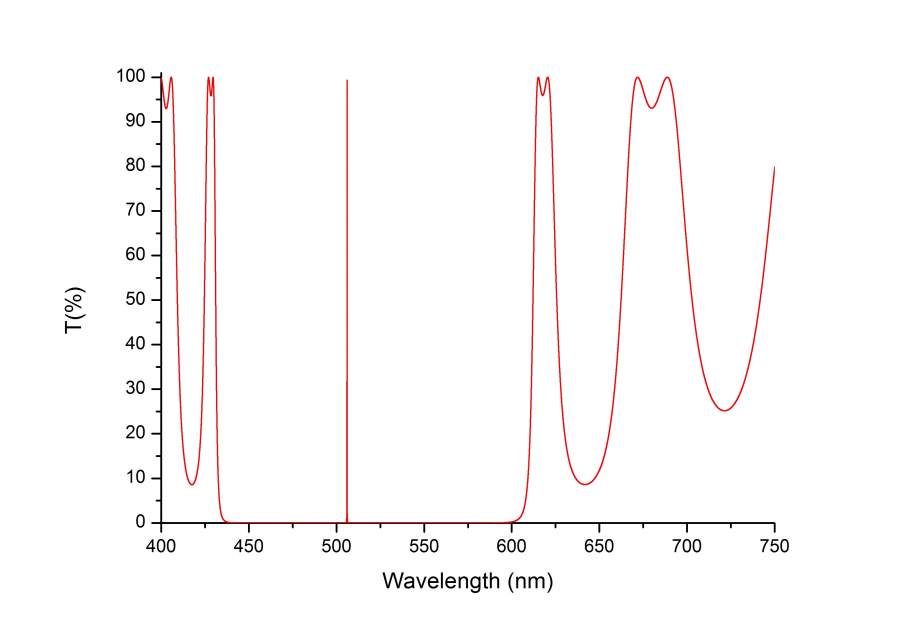

理论模拟的结果如下：（峰值透过率接近100%）

求助各位，关于一维光子晶体（多层介质膜）的问题，万分感谢-1

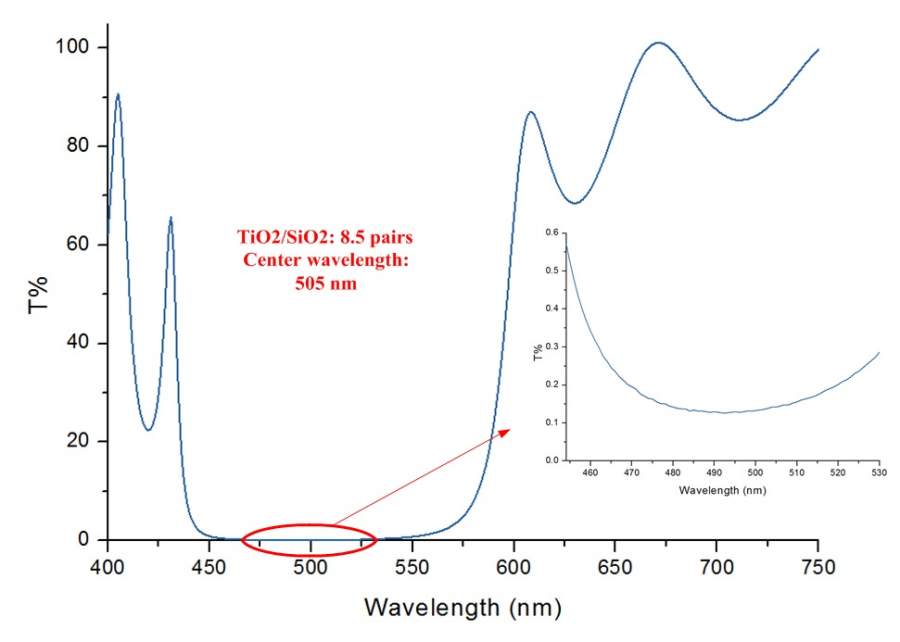

实测的单个bragg mirror（即多层介质高反膜）的结果还不错（如下图所示）：

求助各位，关于一维光子晶体（多层介质膜）的问题，万分感谢-2

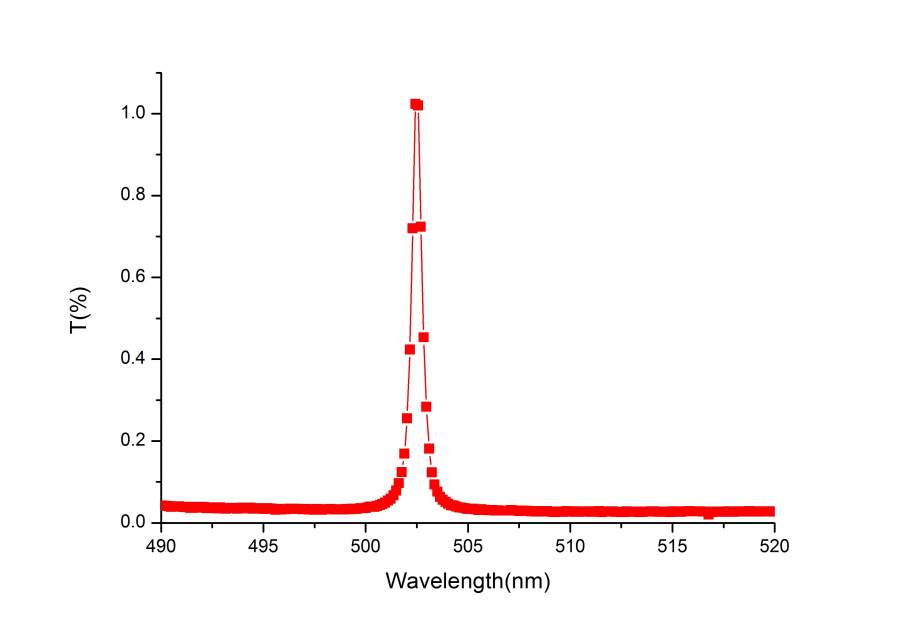

但是组合成一维光子晶体后，峰值透过率极低，才1%左右：

求助各位，关于一维光子晶体（多层介质膜）的问题，万分感谢-3

求问各位大神，可能出现的问题在哪里？
下面是一些我自己的考虑：
1.镀膜材料是没有吸收的（在可见波段），椭偏测量和反射率加上透过率和为1都可以证明这一点
2.我们的光谱仪分辨率为0.15nm，我猜测不是由于光谱仪分辨率造成的，因为在1%的透射峰上有很多个数据点
求各位帮我分析分析，出出主意，这个问题困扰我太久了，万分感谢
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2017-05-05 16:53:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

星河崔丽佳

铁杆木虫 (文坛精英)
★
烟头烧熊猫啊(金币+1): 谢谢参与
加油

发自小木虫Android客户端
回复此楼
2楼2017-05-05 17:00:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

假大空

木虫之王 (文学泰斗)
★
烟头烧熊猫啊(金币+1): 谢谢参与
好运
回复此楼
5楼2017-05-05 17:37:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sun_horse

铁虫 (初入文坛)
★
烟头烧熊猫啊(金币+1): 谢谢参与
用磁控做氧化硅得有多慢啊，可以拟合一下这结构的膜厚偏差容忍度

发自小木虫IOS客户端
赞一下 回复此楼
8楼2017-05-05 18:37:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

烟头烧熊猫啊

新虫 (正式写手)
各位 出出主意啊

发自小木虫IOS客户端
回复此楼
17楼2017-05-07 10:08:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
syhorchid3楼
2017-05-05 17:05   回复
烟头烧熊猫啊(金币+1): 谢谢参与
纳米材料7534楼
2017-05-05 17:20   回复
烟头烧熊猫啊(金币+1): 谢谢参与
绸之雪6楼
2017-05-05 18:14   回复
烟头烧熊猫啊(金币+1): 谢谢参与
发自小木虫Android客户端
tzynew7楼
2017-05-05 18:19   回复
烟头烧熊猫啊(金币+1): 谢谢参与
nono20099楼
2017-05-05 23:53   回复
烟头烧熊猫啊(金币+1): 谢谢参与
。 发自小木虫Android客户端
sz_kebaoyuan10楼
2017-05-05 23:54   回复
烟头烧熊猫啊(金币+1): 谢谢参与
lvluohua11楼
2017-05-05 23:57   回复
烟头烧熊猫啊(金币+1): 谢谢参与
chejiacun12楼
2017-05-05 23:58   回复
烟头烧熊猫啊(金币+1): 谢谢参与
103062354313楼
2017-05-05 23:59   回复
烟头烧熊猫啊(金币+1): 谢谢参与
李慧玲14楼
2017-05-06 00:00   回复
烟头烧熊猫啊(金币+1): 谢谢参与
施家台15楼
2017-05-06 00:18   回复
烟头烧熊猫啊(金币+1): 谢谢参与
gengxin6016楼
2017-05-06 01:25   回复
烟头烧熊猫啊(金币+1): 谢谢参与
祝福
tzynew18楼
2017-05-07 10:35   回复
l41911002819楼
2017-05-07 11:34   回复
烟头烧熊猫啊(金币+1): 谢谢参与
