[求助] 锂离子电池的交流阻抗图 已有4人参与

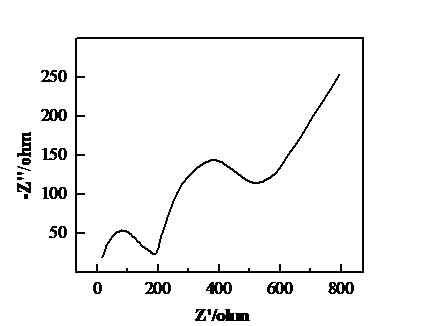

这是我画的交流阻抗图，有两个半圆弧，不知道为什么，帮忙分析一下都是什么，还有圆弧半径

锂离子电池的交流阻抗图


@VIMPILE @a88592718 @langzhizhou @louderbe 发自小木虫Android客户端
回复此楼

» 收录本帖的淘帖专辑推荐

电池

» 本帖已获得的红花（最新10朵）

佳兴

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-05-02 11:51:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

455146091

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
高频区圆弧为电极表面SEI界面膜引起的电阻R，低频区圆弧表示电极表面电化学反应电阻
Rct(电荷转移阻抗)，直线为Li+扩散阻抗,也称Warburg阻抗，它表征了Li+在碳负极的积累和消耗过程
赞一下(4人) 回复此楼
Qiao
4楼2017-05-02 14:12:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yy3579

新虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
第一个半圆代表锂离子通过SEI膜的阻抗；第二个半圆代表电子传输阻抗；最后的斜线代表锂离子在电极材料中扩散过程
赞一下(2人) 回复此楼
3楼2017-05-02 12:57:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sxlch

银虫 (正式写手)
引用回帖:
7楼: Originally posted by 佳兴 at 2017-05-02 14:44:01
半径和斜率代表什么，怎么求解
...

可以参考下面的资料
1.https://wenku.baidu.com/view/274 ... 10ef12d2af90242a881
2.https://wenku.baidu.com/view/063 ... d6.html?from=search
赞一下(2人) 回复此楼
为中国之崛起而读书
10楼2017-05-04 21:33:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

佳兴

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by 455146091 at 2017-05-02 14:12:33
高频区圆弧为电极表面SEI界面膜引起的电阻R，低频区圆弧表示电极表面电化学反应电阻
Rct(电荷转移阻抗)，直线为Li+扩散阻抗,也称Warburg阻抗，它表征了Li+在碳负极的积累和消耗过程

半径和斜率代表什么，怎么求解

发自小木虫Android客户端
赞一下(1人) 回复此楼
7楼2017-05-02 14:44:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

佳兴

新虫 (初入文坛)
亲们，帮忙帮我分析下，真的不懂

发自小木虫Android客户端
赞一下 回复此楼
2楼2017-05-02 12:06:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

佳兴

新虫 (初入文坛)
半径和斜率怎么求，求出来有什么意义呢

发自小木虫Android客户端
赞一下 回复此楼
5楼2017-05-02 14:29:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

佳兴

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by yy3579 at 2017-05-02 12:57:48
第一个半圆代表锂离子通过SEI膜的阻抗；第二个半圆代表电子传输阻抗；最后的斜线代表锂离子在电极材料中扩散过程

半径和斜率代表什么，怎么求解啊

发自小木虫Android客户端
赞一下 回复此楼
6楼2017-05-02 14:43:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

佳兴

新虫 (初入文坛)
送红花一朵


发自小木虫Android客户端
8楼2017-05-02 15:06:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ywuweizi

版主 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
第一个半圆直径是SEI膜的阻抗，第二个半圆直径是电荷传递阻抗，斜率是warburg阻抗，表示锂离子在活性材料里的迁移率
赞一下 回复此楼
9楼2017-05-03 09:29:42
