[求助] 竖式电动百叶窗如何选择电机 已有2人参与

我现在设计一种竖式的电动百叶窗，一共有两个电机，一个负责翻转，一个负责开合，不知道根据什么挑选电机，电机要求是直流的，求大神指点！

发自小木虫Android客户端
回复此楼

» 收录本帖的淘帖专辑推荐

机械

» 猜你喜欢
1楼 2017-05-02 10:12:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

引用回帖:
6楼: Originally posted by 咩(●—●) at 2017-05-04 18:45:07
拉窗帘的速度为多少适合呢，最大运行阻力的话是不是就是滑动轴和轨道之间的摩擦力。我用最大运行阻力×电机转动直径求出电机转矩是不是也可行！求指点！
...

可以，道理其实都是相同的。

[ 发自手机版 http://muchong.com/3g ]
赞一下(1人) 回复此楼
10楼2017-05-05 06:42:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
得首先确定每个电机的载荷、操作速度以及微型减速箱的速比，再考虑效率以后综合确定电机的功率和额定速度。由此确定电机的型号。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

咩(●—●)
2楼2017-05-02 14:57:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dbfeng560

新虫 (小有名气)
楼上说的有道理，机械专业的同学都知道的，因为在本科的时候学过机械原理和机械设计课程，里面讲的很详细。

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-05-02 22:52:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

咩(●—●)

新虫 (初入文坛)
送红花一朵
引用回帖:
2楼: Originally posted by peterflyer at 2017-05-02 14:57:29
得首先确定每个电机的载荷、操作速度以及微型减速箱的速比，再考虑效率以后综合确定电机的功率和额定速度。由此确定电机的型号。

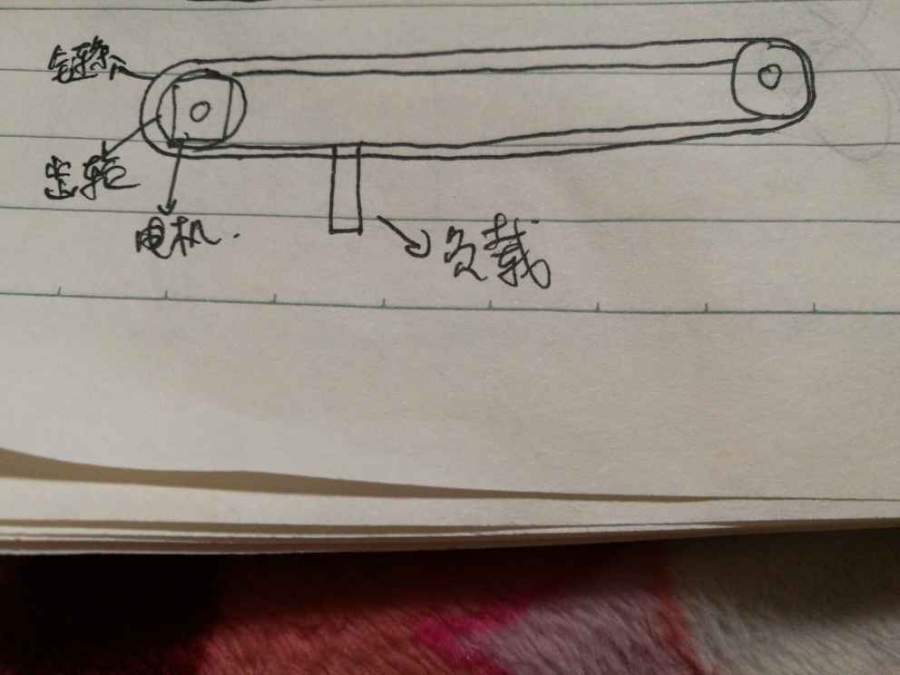

是这样，我设计的百叶窗，推拉结构是由电机带动齿轮，齿轮带动链条给负载推力，不知怎么选择电机型号，需要知道什么来计算，求指导
竖式电动百叶窗如何选择电机



发自小木虫Android客户端
赞一下 回复此楼
4楼2017-05-04 16:05:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer
引用回帖:
4楼: Originally posted by 咩(●—●) at 2017-05-04 16:05:21
是这样，我设计的百叶窗，推拉结构是由电机带动齿轮，齿轮带动链条给负载推力，不知怎么选择电机型号，需要知道什么来计算，求指导

...

假如这个负载的大小为F，拉动窗帘的速度为V，传动效率enda，则电机功率P=F*V/enda。这里的F应该是运动机构的最大的运行阻力。
赞一下 回复此楼
5楼2017-05-04 18:04:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

咩(●—●)

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by peterflyer at 2017-05-04 18:04:02
假如这个负载的大小为F，拉动窗帘的速度为V，传动效率enda，则电机功率P=F*V/enda。这里的F应该是运动机构的最大的运行阻力。...

拉窗帘的速度为多少适合呢，最大运行阻力的话是不是就是滑动轴和轨道之间的摩擦力。我用最大运行阻力×电机转动直径求出电机转矩是不是也可行！求指点！

发自小木虫Android客户端
赞一下 回复此楼
6楼2017-05-04 18:45:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

张小杰ZH

新虫 (正式写手)
厉害

发自小木虫Android客户端
回复此楼
7楼2017-05-04 19:05:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

古神咕哒子

新虫 (初入文坛)
首先力学分析把结构确定下来再考虑电机吧，因为还要考虑空间和装配，人机交互等因素，再来考虑多大的电机合适

发自小木虫Android客户端
赞一下 回复此楼
8楼2017-05-04 21:04:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

咩(●—●)

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by 古神咕哒子 at 2017-05-04 21:04:20
首先力学分析把结构确定下来再考虑电机吧，因为还要考虑空间和装配，人机交互等因素，再来考虑多大的电机合适

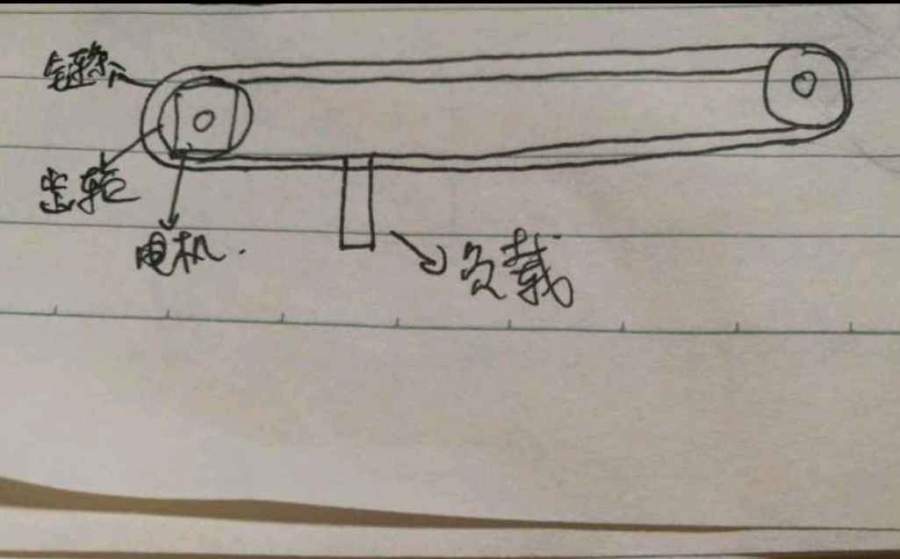

结构已经确定了，链条下面有个轨道没画，电机开始转动，链条推着负载在轨道上滑动，现在就是不知道怎么找电机型号，要根据什么计算
竖式电动百叶窗如何选择电机-1



发自小木虫Android客户端
赞一下 回复此楼
9楼2017-05-05 00:14:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
