[求助] 衍射斑点标定

下面是一张形貌图和对应的衍射斑点图片，我想通过标定衍射斑点确定图中析出相的类型，我把下面几种相的晶格常数输进一个标定衍射斑点的软件里，发现这几种相好像都能对的上，求大神解释下为什么会出现这种情况，该如何确定析出相的类型？

衍射斑点标定


衍射斑点标定-1
回复此楼

» 猜你喜欢
1楼 2017-05-01 19:05:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huuyz

新虫 (初入文坛)
上面说的几种对的上的相：
Al2O3  a=b=c=0.79nm α=β= γ=90°
Mg2Si  a=b=0.72nm c=0.812nm   α=β=90°  γ=120°
           a=b=c=0.635119nm   α=β=γ=90°
           a=b=1.245nm c=0.642nm   α=β=90°  γ=120°
Al3Mg2  a=b=0.573nm c=0.954nm   α=β=90°  γ=120°
Al4Si   a=b=c=0.6989nm   α=β=γ=90°
赞一下 回复此楼
2楼2017-05-01 19:19:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shily

木虫 (小有名气)
分别假定就是这几个相，计算一下晶格常数不就对上了么？另外，建议打斑点后测一下相的成分。

发自小木虫IOS客户端
赞一下 回复此楼
3楼2017-05-02 07:29:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shysun

木虫 (正式写手)

资深金属材料科研/实验
引用回帖:
2楼: Originally posted by huuyz at 2017-05-01 19:19:24
上面说的几种对的上的相：
Al2O3  a=b=c=0.79nm α=β= γ=90°
Mg2Si  a=b=0.72nm c=0.812nm   α=β=90°  γ=120°
           a=b=c=0.635119nm   α=β=γ=90°
           a=b=1.245nm c=0.642nm   α=β ...

需要通过晶体结构常数和角度的理论计算与实际测量的角度进行验证，一致了才可以的；另外要结合析出相的EDS分析看化学元素种类及含量。基本上就确定了，如果没有做EDS，也可以根据你的基体是什么，含有什么化学成分，可能有哪些析出相。要把以上结合起来才可以确定。
希望对你有帮助
赞一下 回复此楼
v+shy15083082875，接金属材料方面的蠕变/3800Gleeble热压缩/炼钢/轧钢科研实验
4楼2017-05-02 08:41:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huuyz

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by shysun at 2017-05-02 08:41:47
需要通过晶体结构常数和角度的理论计算与实际测量的角度进行验证，一致了才可以的；另外要结合析出相的EDS分析看化学元素种类及含量。基本上就确定了，如果没有做EDS，也可以根据你的基体是什么，含有什么化学成分 ...

我这个基体是5A06铝合金，析出相可能含有Al、Mg、Mn、Si等元素，我在jade6.5上的找可能含有这些元素的物质的晶格常数，包括前面说的那几种相的晶格常数，然后输入一个软件中与实际测量的结果进行比对，发现前面列出的那几种相的数据能对上实际测量的结果，我不明白是什么原因
赞一下 回复此楼
5楼2017-05-02 10:53:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huuyz

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by shysun at 2017-05-02 08:41:47
需要通过晶体结构常数和角度的理论计算与实际测量的角度进行验证，一致了才可以的；另外要结合析出相的EDS分析看化学元素种类及含量。基本上就确定了，如果没有做EDS，也可以根据你的基体是什么，含有什么化学成分 ...

这是我用那个软件选择的点 右边是R1 中间是R3  左边是R2
衍射斑点标定-2
赞一下 回复此楼
6楼2017-05-02 11:08:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huuyz

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by huuyz at 2017-05-02 11:08:53

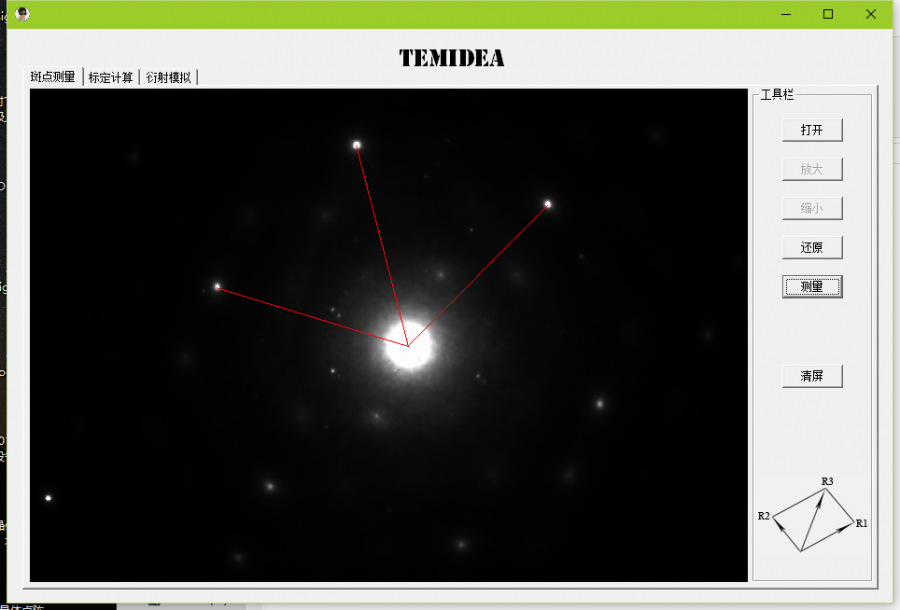

这是我用那个软件选择的点 右边是R1 中间是R3  左边是R2

...

不好意思，上面那张图片上传错了，重新上传一张
衍射斑点标定-3
赞一下 回复此楼
7楼2017-05-02 11:14:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huuyz

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by shysun at 2017-05-02 08:41:47
需要通过晶体结构常数和角度的理论计算与实际测量的角度进行验证，一致了才可以的；另外要结合析出相的EDS分析看化学元素种类及含量。基本上就确定了，如果没有做EDS，也可以根据你的基体是什么，含有什么化学成分 ...

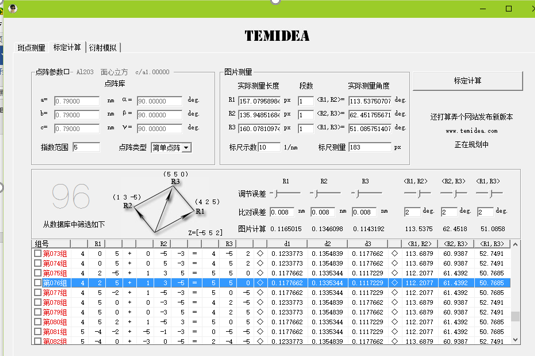

这是跟Al2O3的对比结果
衍射斑点标定-4
赞一下 回复此楼
8楼2017-05-02 11:19:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huuyz

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by huuyz at 2017-05-02 11:14:45
不好意思，上面那张图片上传错了，重新上传一张

...

。。。。。。。
衍射斑点标定-5
赞一下 回复此楼
9楼2017-05-02 11:22:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huuyz

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by huuyz at 2017-05-02 11:19:40
这是跟Al2O3的对比结果

...

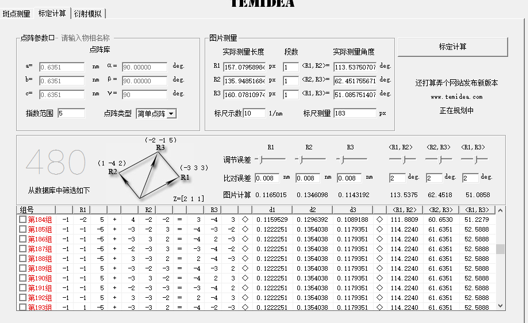

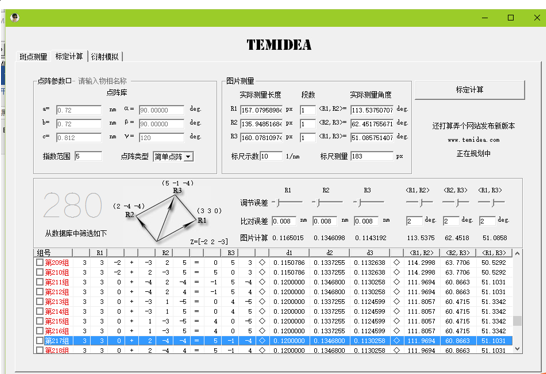

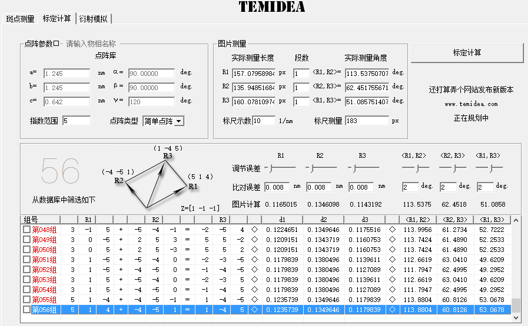

这是跟3中Mg2Si的对比结果
衍射斑点标定-6


衍射斑点标定-7


衍射斑点标定-8
赞一下 回复此楼
10楼2017-05-02 11:25:20
