[求助] 在用ansys workbench 模拟拉伸实验时 遇到了一些问题，求各路大神帮助一下吧！着急 已有1人参与

求助：最近在用nasys workbench 模拟拉伸实验，遇到了一些问题，难受。求助各路大神！

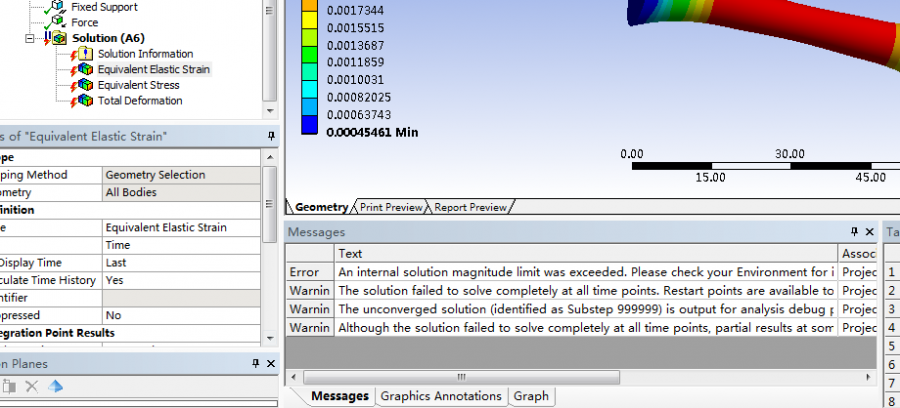

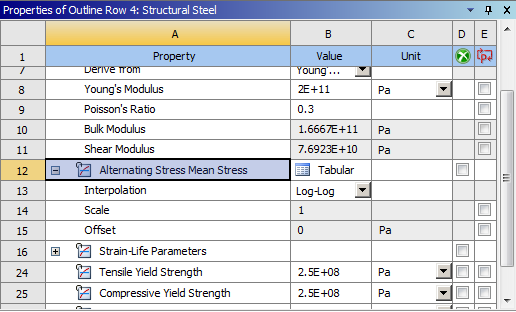

边界条件设置如下图：另外 屈服点往后的实验数据也在Multilinear Isotropic Hardening 中输入 当设置Forces大于一点抗拉强度时，就后处理不了。出现如图所示的提示。

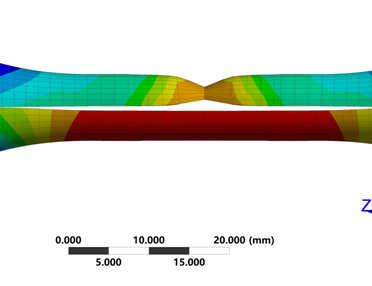

一直很难理解当施加力大于抗拉强度值时，不应该出现颈缩现象吗？如别人模拟的结果云图一样，如最后一张图片所示。另外，还应该添加什么边界条件或者选用什么界面去模拟 才能拉断模型？？？？？ 金币不多，能帮帮一下，急求！！！! !

在用ansys workbench 模拟拉伸实验时 遇到了一些问题，求各路大神帮助一下吧！着急


在用ansys workbench 模拟拉伸实验时 遇到了一些问题，求各路大神帮助一下吧！着急-1


在用ansys workbench 模拟拉伸实验时 遇到了一些问题，求各路大神帮助一下吧！着急-2
回复此楼

» 猜你喜欢
勇往直前加油1
1楼 2017-04-30 16:04:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wodmuchongong23

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
抗拉强度一般是指材料可以承受的最大应力，在那之后应变增加但是应力下降，绝大多数软件假设材料的塑形曲线是单调增加的，所以如果楼主输入的曲线不是单调增加，软件很难收敛。要模拟颈缩，可以把塑形曲线的斜率设为很小的值，但依然是单调增加。如果还是不行的话，可以试试其它软件比如ABAQUS。
赞一下 回复此楼
2楼2017-05-01 04:26:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

先生张

银虫 (正式写手)
引用回帖:
2楼: Originally posted by wodmuchongong23 at 2017-05-01 04:26:49
抗拉强度一般是指材料可以承受的最大应力，在那之后应变增加但是应力下降，绝大多数软件假设材料的塑形曲线是单调增加的，所以如果楼主输入的曲线不是单调增加，软件很难收敛。要模拟颈缩，可以把塑形曲线的斜率设为 ...

追问一下：塑性变形数据的斜率，不应该是做实验得到的数据吗? 能改吗？是不是线性和非线性哪个地方 没有设置好啊?

发自小木虫Android客户端
赞一下 回复此楼
勇往直前加油1
3楼2017-05-02 08:50:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

喂熊猫吃竹子

新虫 (初入文坛)
楼主问题解决了吗？我现在也在做这个

发自小木虫Android客户端
赞一下 回复此楼
4楼2018-04-25 00:02:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

先生张

银虫 (正式写手)
已经转行了

发自小木虫Android客户端
回复此楼
勇往直前加油1
5楼2018-05-03 16:06:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

先生张

银虫 (正式写手)
引用回帖:
4楼: Originally posted by 喂熊猫吃竹子 at 2018-04-25 00:02:41
楼主问题解决了吗？我现在也在做这个

已经 转行了

发自小木虫Android客户端
回复此楼
勇往直前加油1
6楼2018-05-03 16:06:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
