[求助] matlab三维图形绘制题目 已有3人参与

matlab三维图形绘制题目
z=393+(x^2+y^2)*107/225,其中x=r*sina,y=r*cosa,r取值(0,15),a取值(-π,π)。
要求:画出三维曲面图或者带有等高线的三维曲面图。怎么写?
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

somomo91

专家顾问 (职业作家)

【答案】应助回帖

感谢参与,应助指数 +1
CODE:
r=linspace(0,15,100)';
a=linspace(-pi,pi,100);
x=r*sin(a);
y=r*cos(a);
z=393+(x^2+y^2)*107/225;
surf(x,y,z, 'linestyle','none')

2楼2017-04-28 17:39:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

somomo91

专家顾问 (职业作家)

【答案】应助回帖

引用回帖:
2楼: Originally posted by somomo91 at 2017-04-28 17:39:58
r=linspace(0,15,100)';
a=linspace(-pi,pi,100);
x=r*sin(a);
y=r*cos(a);
z=393+(x^2+y^2)*107/225;
surf(x,y,z, 'linestyle','none')

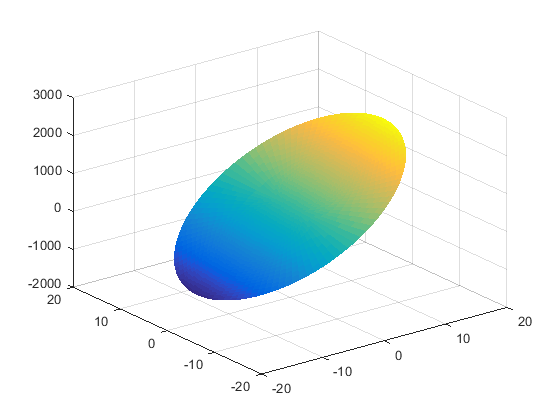

图片如下
matlab三维图形绘制题目

3楼2017-04-28 17:51:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

YW94

铜虫 (初入文坛)

引用回帖:
2楼: Originally posted by somomo91 at 2017-04-28 17:39:58
r=linspace(0,15,100)';
a=linspace(-pi,pi,100);
x=r*sin(a);
y=r*cos(a);
z=393+(x^2+y^2)*107/225;
surf(x,y,z, 'linestyle','none')

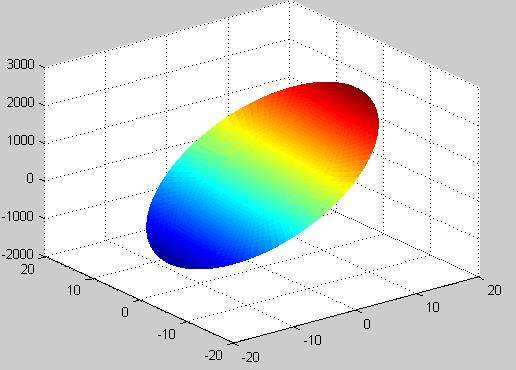

不对吧,图像应该是对称的,而且z的最小值393,最大值500。
matlab三维图形绘制题目-1

4楼2017-04-28 17:55:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

YW94

铜虫 (初入文坛)

引用回帖:
2楼: Originally posted by somomo91 at 2017-04-28 17:39:58
r=linspace(0,15,100)';
a=linspace(-pi,pi,100);
x=r*sin(a);
y=r*cos(a);
z=393+(x^2+y^2)*107/225;
surf(x,y,z, 'linestyle','none')

目的是要画出一个XOY平面是圆面,Z轴坐标值=圆面上某点和O点距离的平方,请回复。
5楼2017-04-28 18:23:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

somomo91

专家顾问 (职业作家)

引用回帖:
5楼: Originally posted by YW94 at 2017-04-28 18:23:21
目的是要画出一个XOY平面是圆面,Z轴坐标值=圆面上某点和O点距离的平方,请回复。...

没有谁有义务回复。
另外,看下你方程,
x=r*sin(a); y=r*cos(a);
r 的范围是 [0,15]
所以你说的  z的最小值393,最大值500 是不对的
6楼2017-04-28 18:39:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

月只蓝

主管区长 (职业作家)

CODE:
r=linspace(0,15,100);
a=linspace(-pi,pi,100);
[r, a]=meshgrid(r,a);
x=r.*sin(a);
y=r.*cos(a);
z=393+(x.^2+y.^2)*107/225;
figure(1)

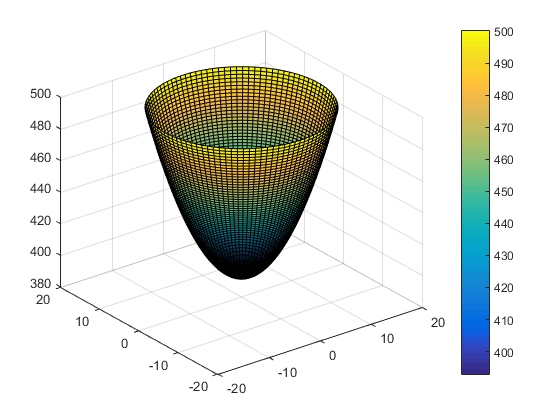

surf(x,y,z),colorbar
figure(2)

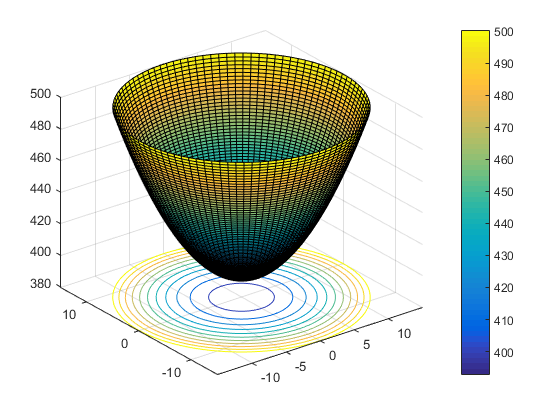

surfc(x,y,z),colorbar

[min(min(z)) max(max(z))]

matlab三维图形绘制题目-2


matlab三维图形绘制题目-3

MATLAB、MS小问题、普通问题请发帖求助!时间精力有限,恕不接受无偿私信求助。
7楼2017-04-28 18:39:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

angocn

至尊木虫 (文坛精英)

【答案】应助回帖

感谢参与,应助指数 +1
第一个应助的虫友,问题出现在平方运算上,原公式要求的是对每个元素平方,因此其语句中平方时少了一个点符“.”
其实我喜欢历史,可是却学了理科
8楼2017-04-29 00:50:26
