燕尾滑轨设计尺寸有些不明的地方 已有1人参与
|
|

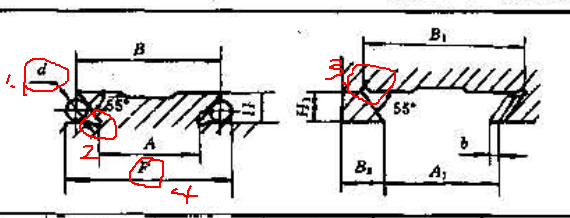

下图是机械设计手册上的燕尾槽设计尺寸图，不明白尺寸d的作用？ 还有其他几个画圈地方的作用也不明白，求教  1493358667(1).png |
回复此楼» 猜你喜欢
求调剂
已经有0人回复
-
北京石油化工学院康举老师团招2026年研究生复试调剂考生，欢迎联系，
已经有0人回复
-
工程热物理与能源利用论文润色/翻译怎么收费?
已经有263人回复
-
三峡大学材料与化工学院环境功能材料课题组招生硕士调剂生
已经有0人回复
-
INDUSTRIAL LUBRICATION AND TRIBOLOGY期刊大修
已经有2人回复
-
燕山大学先进结构材料团队招收金属材料相关方向
已经有0人回复
-
08类有较多调剂名额，欢迎各位考生联系咨询。
已经有0人回复
-
大连理工大学机械工程学院招收2026年硕士研究生
已经有0人回复
-
大连理工大学机械工程学院长江学者课题组招收2026年博士研究生
已经有0人回复
-
重庆长江师范学院材料工程接收材料类和机械类考生调剂硕士研究生
已经有0人回复
-
重庆长江师范学院材料工程接收材料类考生调剂硕士研究生
已经有0人回复
zxh10
木虫 (正式写手)
蠹虫
- 应助: 0 (幼儿园)
- 金币: 3287.3
- 红花: 5
- 帖子: 873
- 在线: 94.7小时
- 虫号: 2414402
- 注册: 2013-04-12
- 专业: 力学中的基本问题和方法
|
d尺寸是用以检验的，一个d直径的检验棒个卡尺再来一个角度尺就可以尽情检验各项尺寸了 F就是两圆柱外侧间的总尺寸咯，也是检验尺寸，左一下右一下，在中间一下就可以知道凸起是否居中嘛。至于小缝表示不清楚，可能是考虑润滑的油槽或者塞一小铁条起刹车紧固作用？ 免责说明：以上为我一本正经的胡说八道，耽搁你赚8亿10亿的，本人概不负责！ 发自小木虫Android客户端 |
