应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 请大家帮忙看一下这是熔合区还是热影响区
91/1返回列表
查看: 2069  |  回复: 8
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

drmf

新虫 (初入文坛)

[求助] 请大家帮忙看一下这是熔合区还是热影响区 已有3人参与

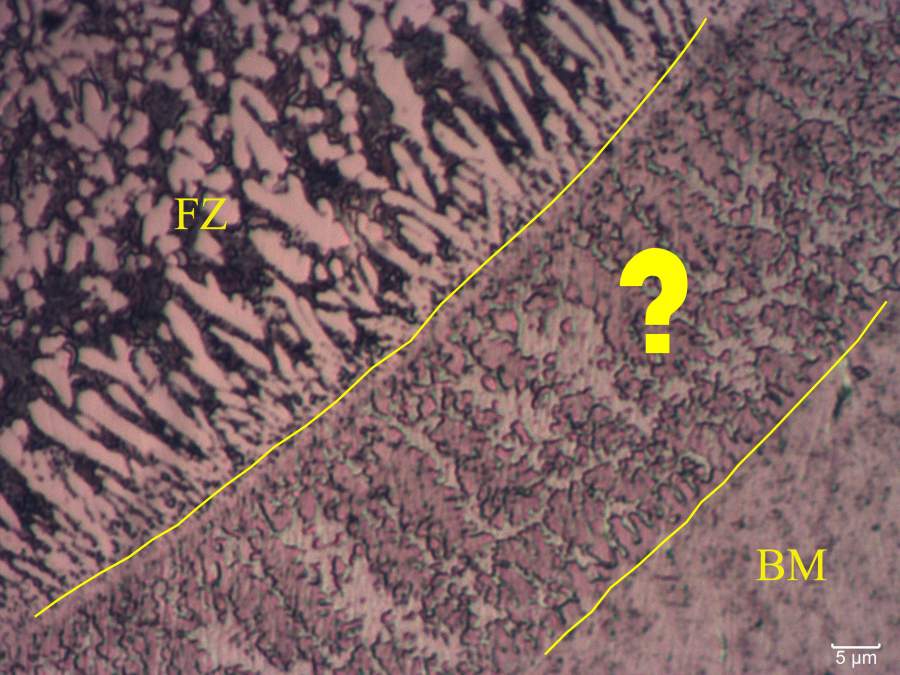

异种金属的激光焊接，在熔化区与母材之间有过渡区，但我不确定是熔合区还是热影响区，在此处做线扫描化学成分有明显的变化。

请大家帮忙看一下这是熔合区还是热影响区
回复此楼

» 猜你喜欢
1楼 2017-04-27 21:02:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

drmf

新虫 (初入文坛)
自己顶一下，哪位大神给解释下。
赞一下 回复此楼
2楼2017-04-28 11:56:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yong0119

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
drmf: 金币+4 2017-05-01 18:06:16
能确定成份与母材不一样，那就不是热影响区，热影响区只会组织变化，成份不会变。线扫描不能全信。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
欢迎失效分析案例咨询
3楼2017-04-28 12:59:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

drmf

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by yong0119 at 2017-04-28 12:59:23
能确定成份与母材不一样，那就不是热影响区，热影响区只会组织变化，成份不会变。线扫描不能全信。

哦，我除了做线扫还对组织做了点分析，也发现会有另一种材料的主要元素出现（因为是异种金属焊接），按照你的意思是，焊缝内的元素不会扩散进热影响区，如果该区域有不同于母材的元素，就不是热影响区，是这样吗？
赞一下 回复此楼
4楼2017-04-28 16:26:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dishfang

新虫 (初入文坛)
感觉像是半熔化区，只有部分母材熔化，凝固后组织颜色与FZ里白色组织颜色相同，其他未凝固的与母材组织颜色相同。可以分别点测不同颜色的组织成分看看

发自小木虫Android客户端
赞一下 回复此楼
5楼2017-04-28 17:39:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

drmf

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by dishfang at 2017-04-28 17:39:43
感觉像是半熔化区，只有部分母材熔化，凝固后组织颜色与FZ里白色组织颜色相同，其他未凝固的与母材组织颜色相同。可以分别点测不同颜色的组织成分看看

点分析发现这个地方的元素种类和焊缝内部一样。
赞一下 回复此楼
6楼2017-04-28 17:57:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
drmf: 金币+4 2017-05-01 18:05:20
热影响区未发生明显的熔化现象，因此化学成分的改变也就不太显著，只是由于受到熔化区传过来的热流的影响，显微组织发生改变而已。因此，根据楼主的描述，应该是熔化区。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
7楼2017-04-29 04:38:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

FM区域生长柱状晶的区域应该是焊接主熔化区与热影响区之间的过渡。另外，是否BM比FM的熔点高很多呢？

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
8楼2017-04-29 04:43:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

drmf

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by peterflyer at 2017-04-29 04:43:29
FM区域生长柱状晶的区域应该是焊接主熔化区与热影响区之间的过渡。另外，是否BM比FM的熔点高很多呢？

母材与熔池熔点应该是差不多的，因为一个材料熔点1600多，另一个1300左右，相差不是很大
赞一下 回复此楼
9楼2017-04-29 09:29:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 drmf 的主题更新
91/1返回列表
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
