[求助] 求教ICEM CFD中二维仿真，如何设置不同的计算域进行网格划分（非结构）？谢谢 已有2人参与

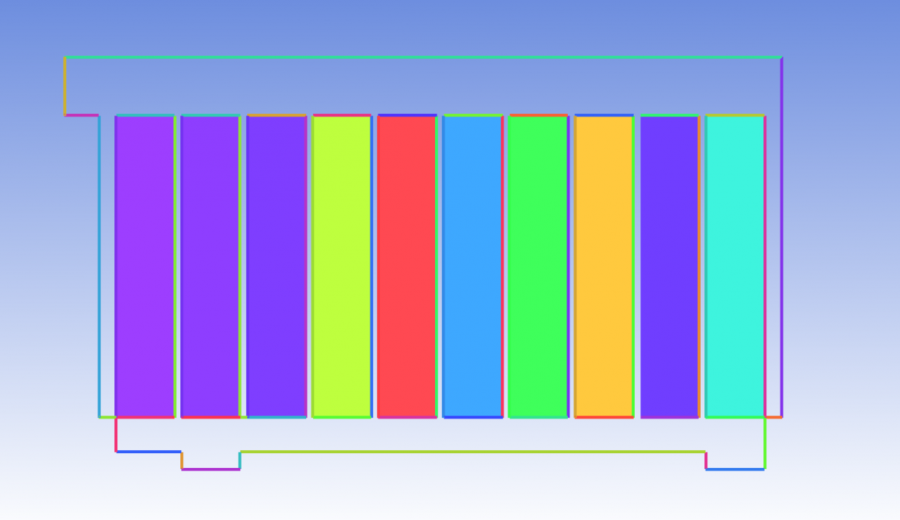

我想仿真一个电池包内的流场，10个长方条模拟电池，外围代表电池包，里面的空气流动的空间如何定义为计算域？
我已经试过电池间隙和电池包内的区域建立面，但是建立的面的效果不理想，都是分块的。
求教高手指导，谢谢。附件是导入ICEM的几何文件file-import gemetry-legacy-STEP/IGES打开求教ICEM CFD中二维仿真，如何设置不同的计算域进行网格划分（非结构）？谢谢
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : dian.STEP
    • 2017-04-27 09:34:05, 40.13 K

» 猜你喜欢
1楼 2017-04-27 09:34:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

感谢参与，应助指数 +1
本帖仅楼主可见
赞一下
2楼2017-04-27 10:20:55
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

李远知

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
这么规则的应该用结构化的啊，然后创建不同的block part
赞一下(1人) 回复此楼
3楼2017-04-29 15:58:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

抹眼泪玻璃

新虫 (正式写手)
引用回帖:
3楼: Originally posted by 李远知 at 2017-04-29 15:58:58
这么规则的应该用结构化的啊，然后创建不同的block part

你的意思是用结构网格？我开始想着结构网格要建立映射，步骤有点复杂，所以先用非结构
赞一下 回复此楼
4楼2017-05-08 21:24:52
