小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 测试表征 » 这是铝合金的透射照片，红色箭头所指是什么，一排一排的？
81/1返回列表
查看: 2616  |  回复: 7
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

一处斜

新虫 (小有名气)

[求助] 这是铝合金的透射照片，红色箭头所指是什么，一排一排的？ 已有3人参与

这是铝合金的透射照片，红色箭头所指是什么，一排一排的，第一张图中是位错墙吗？第二张图中是位错环吗？

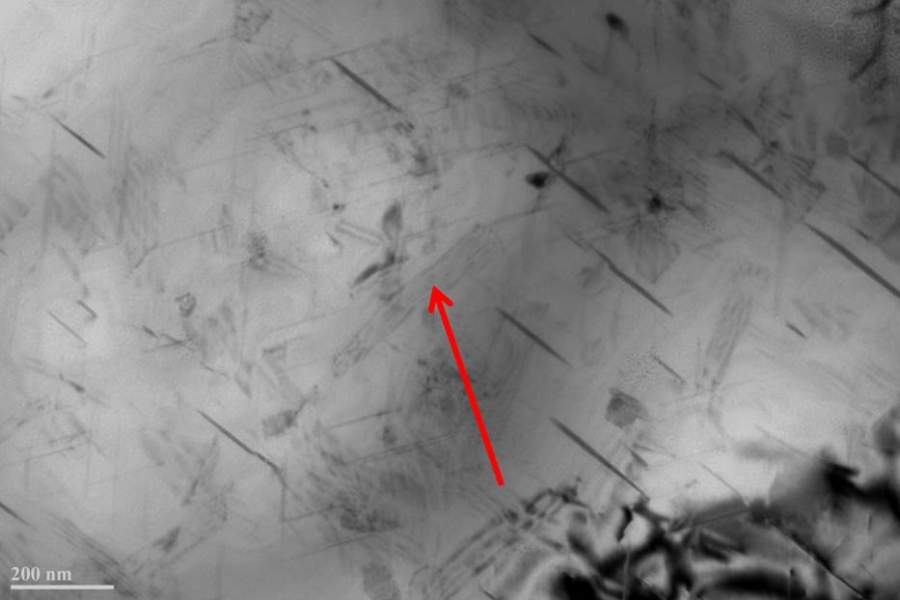

这是铝合金的透射照片，红色箭头所指是什么，一排一排的？

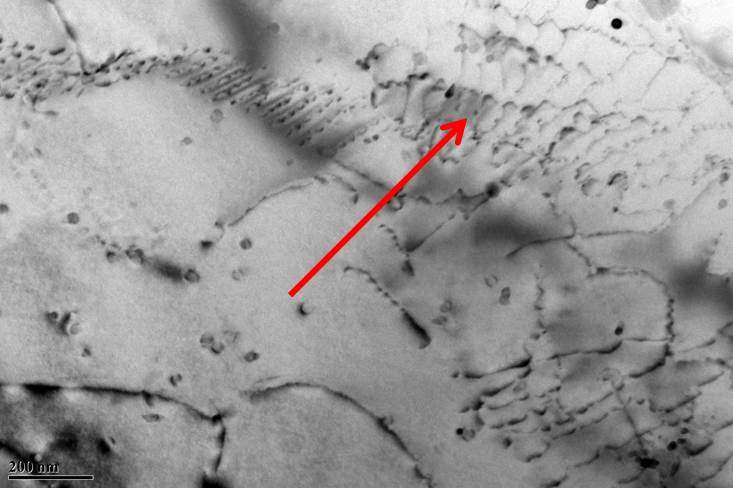

这是铝合金的透射照片，红色箭头所指是什么，一排一排的？-1
回复此楼

» 收录本帖的淘帖专辑推荐

透射电镜

» 猜你喜欢
1楼 2017-04-26 20:46:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2464VIP

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
什么工艺下的图片
赞一下 回复此楼
无个性不签名
2楼2017-04-27 09:23:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mygod8220

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
第一张是，第二张咋看着不像。仅供参考
赞一下 回复此楼
你不过来我过去
3楼2017-04-27 16:06:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一处斜

新虫 (小有名气)
引用回帖:
3楼: Originally posted by mygod8220 at 2017-04-27 16:06:12
第一张是，第二张咋看着不像。仅供参考

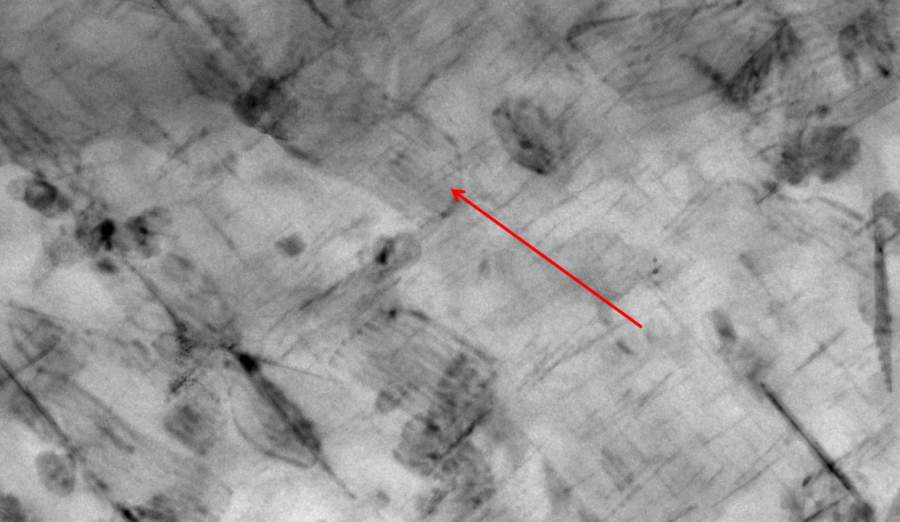

一条半包的曲线，里面有平行线，这是什么位错？
这是铝合金的透射照片，红色箭头所指是什么，一排一排的？-2
赞一下(1人) 回复此楼
4楼2017-04-27 17:35:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一处斜

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 2464VIP at 2017-04-27 09:23:14
什么工艺下的图片

第一张是铝合金焊缝，第二张是经热处理的焊缝
赞一下 回复此楼
5楼2017-04-27 18:29:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fllhb0801

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
第一张是位错网，只不过楼主拍的不清楚，要判断是什么位错的话需要标定柏氏矢量和确定位错线方向。第二种图那种中间有条纹的看着像层错，不过图片质量不高，需确认的话需标定层错边缘两不全位错的柏氏矢量。
赞一下(1人) 回复此楼
6楼2017-04-27 19:22:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一处斜

新虫 (小有名气)
引用回帖:
6楼: Originally posted by fllhb0801 at 2017-04-27 19:22:02
第一张是位错网，只不过楼主拍的不清楚，要判断是什么位错的话需要标定柏氏矢量和确定位错线方向。第二种图那种中间有条纹的看着像层错，不过图片质量不高，需确认的话需标定层错边缘两不全位错的柏氏矢量。

位错网是怎么形成的？是合金变形过程中的位错增殖吗？
赞一下 回复此楼
7楼2017-04-27 21:20:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fllhb0801

金虫 (小有名气)
引用回帖:
7楼: Originally posted by 一处斜 at 2017-04-27 21:20:38
位错网是怎么形成的？是合金变形过程中的位错增殖吗？...

肯定跟位错增值有关的，毕竟位错数量多了才能有机会形成网。不过我觉得你的问题应该是指这种网状结构怎么会稳定存在吧？答案很简单，不同滑移系的位错在某处相遇了就会形成了网。而为什么它们会相遇则要根据具体情况去分析，第二相的阻碍，位错反应等可能性。

发自小木虫Android客户端
赞一下 回复此楼
8楼2017-04-27 22:56:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
