[求助] 光学薄膜相关问题 已有1人参与

想请教一个有关光学薄膜的问题，因为自己不是做这个方向的，不太懂这个，希望大家不吝赐教~
光学薄膜相关问题

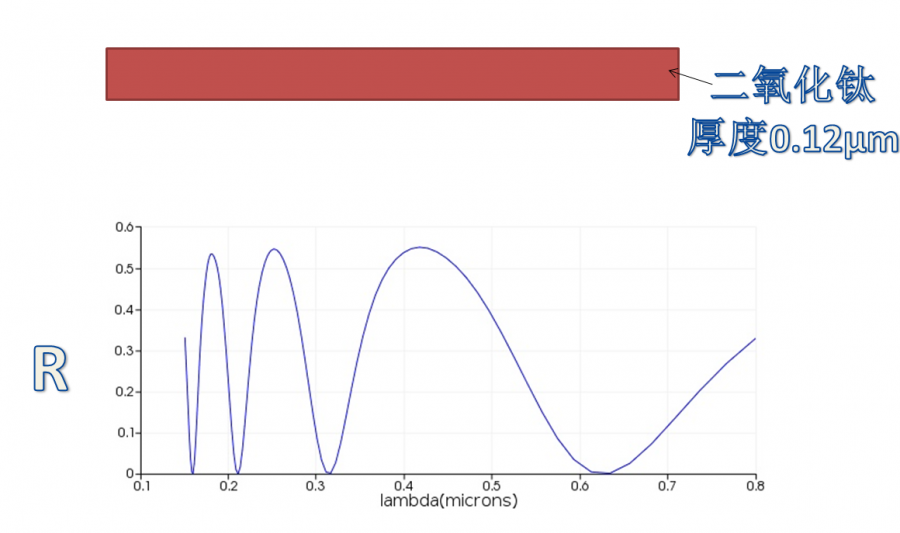

图1表示的是一层厚度为0.12μm的二氧化钛薄膜，通过仿真显示的反射光谱，为什么它会显示出几个反射接近于0的部分？我了解的一些粗浅的关于减反膜的特性，是薄膜厚度是工作波长的1/4，并且折射率是薄膜两端介质折射率乘积的开根号，这两个条件在这好像都不满足，那实现反射接近于0的原因是什么呢？
光学薄膜相关问题-1

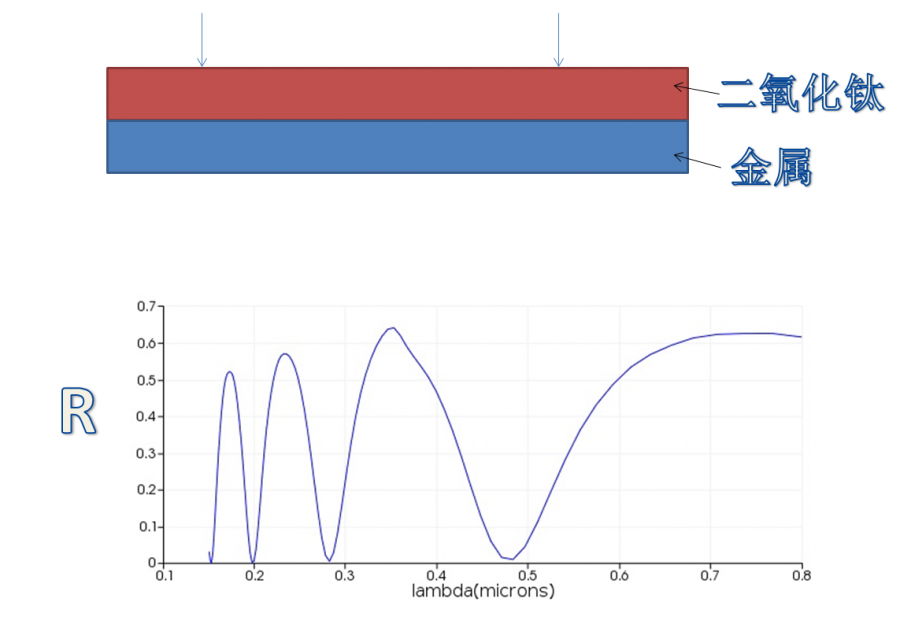

图2是在厚度为0.12μm的二氧化钛薄膜下方加上了一层金属基板，基板的厚度很大，这个时候仿真显示反射率也有几个接近于0的部分，但相对于图1发生了蓝移，这个又是什么原因呢？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-04-26 13:09:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Casmo

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
Mrlawrance: 金币+8, ★★★很有帮助 2017-04-27 12:09:15
很简单，第一种情况，在TiO2上表面处，因为是从光疏介质入射到光密介质，所以反射光相对于入射光相位增加pi。此时，为了实现增透功能，TiO2引入的相位差应该为2pi的整数倍，那么就有2pi*n*2d/lambda=m*2pi,即lambda=2nd/m。这里，m为正整数，n为TiO2折射率，d为膜厚。

第二种情况，金属在可见光波段的介电常数为有限复数值，那么反射系数就为复数值，也就对应着一定的相移，在光谱上表现为红移或蓝移。
赞一下(2人) 回复此楼
2楼2017-04-27 10:31:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Mrlawrance

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by Casmo at 2017-04-27 10:31:16
很简单，第一种情况，在TiO2上表面处，因为是从光疏介质入射到光密介质，所以反射光相对于入射光相位增加pi。此时，为了实现增透功能，TiO2引入的相位差应该为2pi的整数倍，那么就有2pi*n*2d/lambda=m*2pi,即lambda ...

不好意思，隔了一个月，还想再问下您，在上面这个问题中，含有金属的情况下，既无反射也无透射，那能量转化为了什么能呢，是热能吗~
赞一下 回复此楼
3楼2017-05-30 17:52:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Casmo

木虫 (小有名气)
引用回帖:
3楼: Originally posted by Mrlawrance at 2017-05-30 18:52:39
不好意思，隔了一个月，还想再问下您，在上面这个问题中，含有金属的情况下，既无反射也无透射，那能量转化为了什么能呢，是热能吗~...

差不多，能量全被吸收。在光学中，吸收+反射+透射才是守恒的。在这个例子中，因为金属的电导率很高，所以在表面会形成电流，电流产生欧姆热，消耗能量。
赞一下 回复此楼
4楼2017-05-30 18:08:49
