[求助] ansys/ls-dyna 刚体带动柔体空转时柔体内部有应力出现是怎么回事？ 已有2人参与

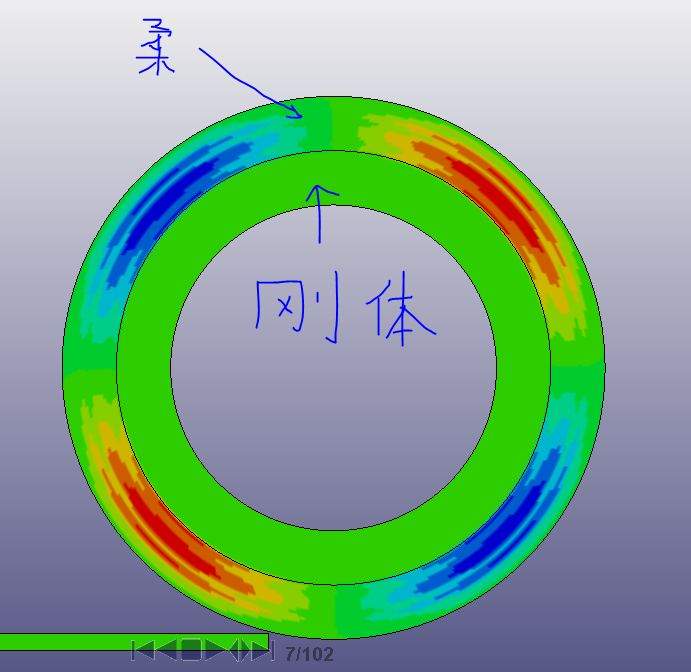

ansys/ls-dyna 建模时候刚、柔体的面(线) glue 起来了，即使不添加约束（rigid 前面定义属性时已经约束），用刚体带动柔性体转动时却发现柔性体内部有应力出现（对称的），如下图所示。

用面单元（圆环）出现这种情况后，后面又用体单元建立简单的模型试了一下，发现即使空转，柔性体内部还是有应力，请问这是怎么回事？ 是否是刚柔体不能直接glue 后用 刚体带动柔体转动？

下面给出的是方块体单元的命令流

/PREP7
!定义单元和材料
ET,1,SOLID164
MP,DENS,1,7800
MP,EX,1,2.1e11
MP,NUXY,1,0.3
EDMP,RIGI,2,7,4
MP,DENS,2,7800
MP,EX,2,2.1e11
MP,NUXY,2,0.3
!画刚体和弹性体的实体模型
BLOCK,-0.1,0.1,0.4,0.6,0,0.05,
BLOCK,-0.05,0.05,0.45,0.55,0.05,0.1,

KWPAVE,       9
wpro,,90.000000,
VSBW,       1
KWPAVE,      10
VSBW,       3

VGLUE,all
!确定实体模型上线条的网格密度
LESIZE,all,0.025, , , , , , ,1
lesize,11,,,2
lesize,12,,,2
lesize,31,,,2
lesize,32,,,2
lesize,9,,,2
lesize,10,,,2
lesize,39,,,2
lesize,40,,,2
lesize,21,,,2
lesize,22,,,2
lesize,23,,,2
lesize,24,,,2
numcmp,volu

!划分单元
vsweep,2
vsweep,3
vsweep,4
mat,2
vsweep,1
!建立part
edpart,create
!定义载荷数组
*DIM,time,ARRAY,2,1,1, , ,
*SET,TIME(2,1,1) , 10
*DIM,wz,ARRAY,2,1,1, , ,
*SET,WZ(1,1,1) , 5
*SET,WZ(2,1,1) , 5
!加载
EDLOAD,ADD,RBOZ,0,       2,TIME,WZ, 0, , , , ,
!定义分析选项
FINISH
/SOL
TIME,0.5,
EDRST,30,
EDHTIME,50,
EDDUMP,1,
EDENERGY,1,1,1,1
/STATUS,SOLU
SOLVE
!输出动画
FINISH
/POST1
SET,LAST
/DSCALE,1,1.0
/REPLOT
PLDI, ,
ANTIME,50,0.1, ,1,2,0,0
FINISH

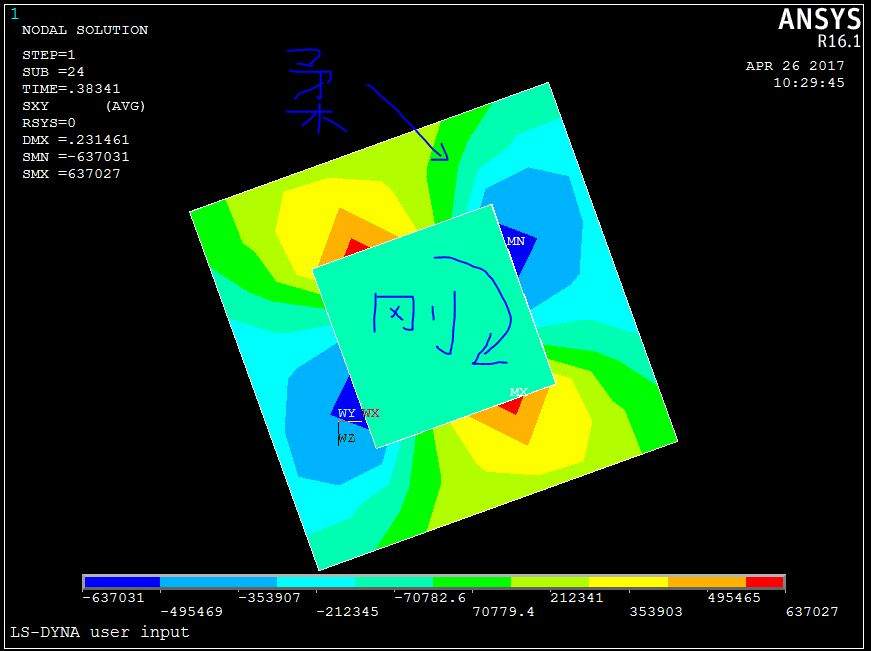

ansys/ls-dyna 刚体带动柔体空转时柔体内部有应力出现是怎么回事？
1


ansys/ls-dyna 刚体带动柔体空转时柔体内部有应力出现是怎么回事？-1
2
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
数值计算
1楼 2017-04-26 10:49:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

诺d答答云

铁虫 (初入文坛)

【答案】应助回帖

★
独孤神宇: 金币+1, ★有帮助, 你施加在哪里？ 控制节点？ 2017-07-20 19:15:12
请问你的刚形体怎么旋转的呢？我也是刚柔耦合分析，但当我把刚形体创建成component后，在施加inertia-----Angular veloc----on  component-----by axis，缺显示无效，求赐教。而且我的角速度是一个随时间变化的数组表，我建立数组表后无法施加在角速度上，只能讲数组表施加在压力载荷上。
赞一下 回复此楼
2楼2017-07-19 17:36:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

独孤神宇

版主 (知名作家)
引用回帖:
2楼: Originally posted by 诺d答答云 at 2017-07-19 17:36:45
请问你的刚形体怎么旋转的呢？我也是刚柔耦合分析，但当我把刚形体创建成component后，在施加inertia-----Angular veloc----on  component-----by axis，缺显示无效，求赐教。而且我的角速度是一个随时间变化的数组 ...

建立数组后 ，施加数组就行了，你不是用的ls-dyna分析的？
赞一下 回复此楼
数值计算
3楼2017-07-19 18:43:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
独孤神宇: 金币+10, ★有帮助, 谢谢，那么请问一下能不能通过设置很小的密度从而使离心力很小甚至忽略？ 2017-07-20 19:12:52
如果你的柔体发生了转动，那么在柔体中就会产生离心力，造成柔体的变形和应力。
赞一下 回复此楼
4楼2017-07-20 07:33:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
独孤神宇: 金币+10, ★有帮助, 有没有 什么好的办法解决这个问题？ 总不能用加载后的应力减去空载时的应力吧， 这也太不准确了。关键是要提取加载后的应变，有什么法子避开惯性力引起的变形么？ 2017-07-22 17:43:48
如果你做的是静力分析，惯性力可以忽略，你的想法是可以的。
  不过，看来你做的是动力分析，如果将密度设置的很小，那么计算结果将是错误的。
赞一下 回复此楼
5楼2017-07-21 07:49:53
