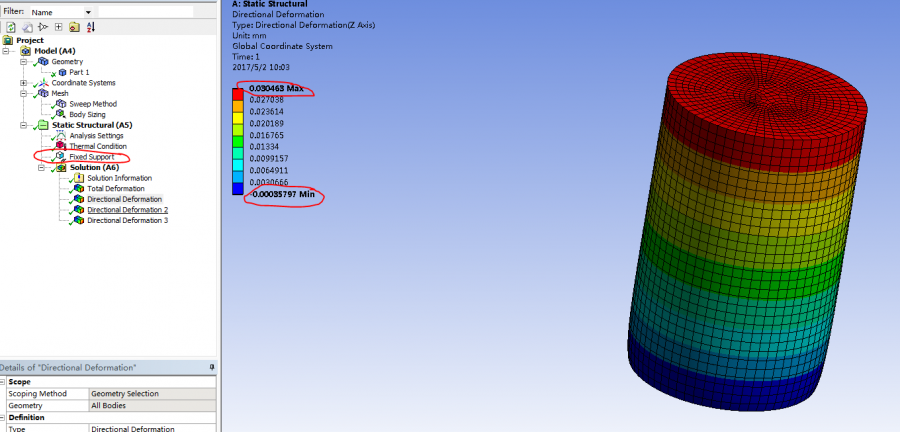

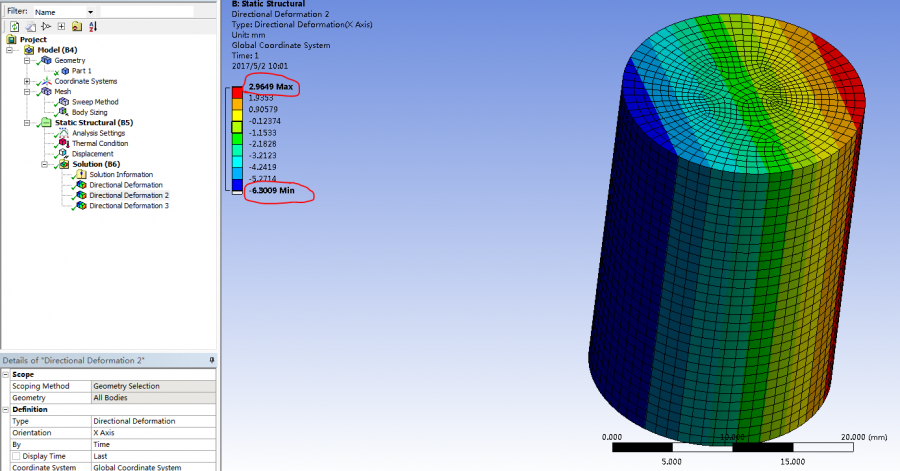

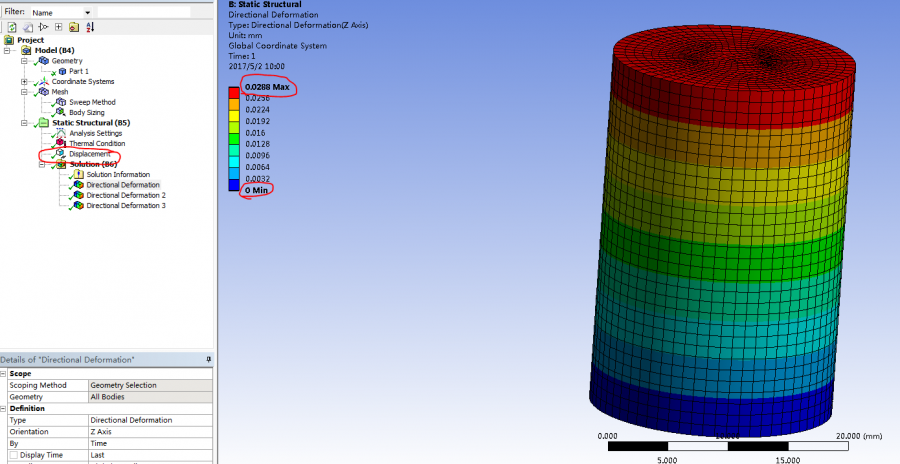

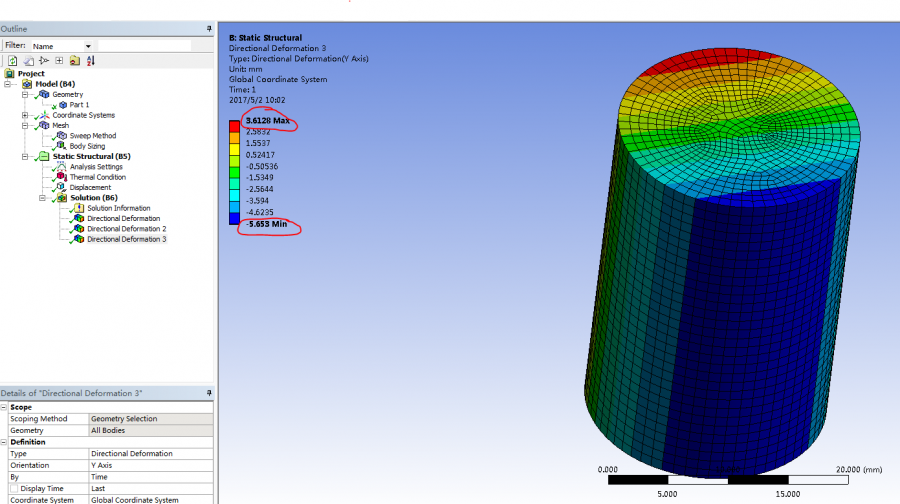

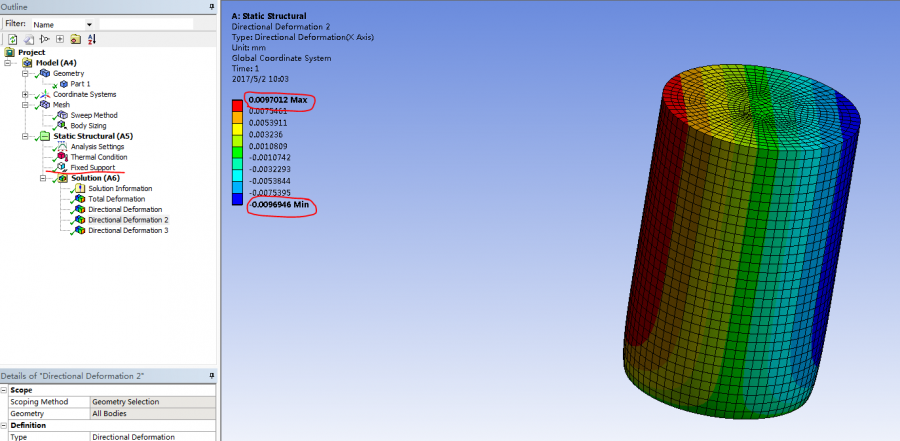

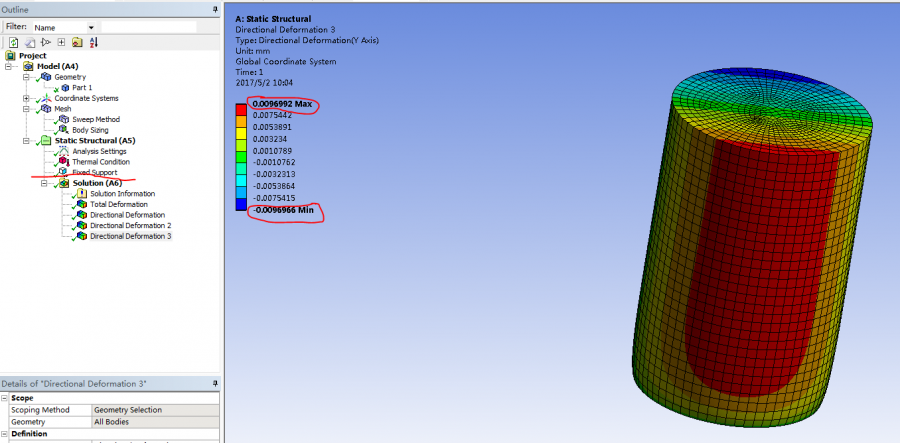

现在软件可以用了，以前是没装好。我用workbench仿真试了试，加载不同的约束怎么热膨胀变形结果不一样？以下是我分别用Displacement和Fixed Support做的约束，但计算出来的结果却不一样，这是为什么？而且对于这种圆柱为什么在径向X轴和Y轴应该是对称变形也是对称的，为什么不同的约束变形有的对称有的不对称？
ANSYS workbench仿真模拟热膨胀


ANSYS workbench仿真模拟热膨胀-1


ANSYS workbench仿真模拟热膨胀-2


ANSYS workbench仿真模拟热膨胀-3


ANSYS workbench仿真模拟热膨胀-4


ANSYS workbench仿真模拟热膨胀-5
赞一下 回复此楼
11楼2017-05-02 10:13:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

summertom

新虫 (初入文坛)
请问楼主有相关的学习视频么？我需要仿真的内容和楼主差不多
赞一下 回复此楼
12楼2017-10-23 14:25:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

twilight_41

金虫 (初入文坛)
引用回帖:
10楼: Originally posted by txzdgr at 2017-04-28 09:34:22
从你的描述来看，你应该是要求解初始温度为20℃，末温为100℃的稳态热分析
Steady-state Thermal模块是加载热载荷，也就是 初始温度20℃时升高到100℃，最后的结果应该是 稳态100℃
Static Structural 模块是计算 ...

Static structural的初始态就是稳态热分析的结果吧，也就是这里的稳态静力学是在恒温100度下的，并没有变温的过程吧。
赞一下 回复此楼
13楼2018-04-26 02:26:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天蝎深蓝

金虫 (小有名气)

小小虫
引用回帖:
9楼: Originally posted by 绿叶3 at 2017-04-28 09:00:11
我是要模拟一个工件在初始温度20℃时升高到100℃时，该工件因温度改变产生的热膨胀变形，这个需要用哪个模块？
如你所说的用热力耦合分析，那Steady-state Thermal加载什么条件，求解结果是什么？Static Structur ...

稳态设置20度，然后瞬态设置最终温度、升温时间，最后在结构里面求变形
赞一下 回复此楼
专注
14楼2018-04-29 21:00:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jmMIAI

新虫 (初入文坛)
我也有同样的问题，这个具体是怎么设置的？

发自小木虫Android客户端
赞一下 回复此楼
15楼2019-04-08 13:29:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

张美奇

新虫 (小有名气)
楼主有热膨胀分析详细步骤的视频吗，可以分享一下吗
赞一下 回复此楼
16楼2019-09-04 17:00:25
