[求助] Icem结构网格交流 已有1人参与

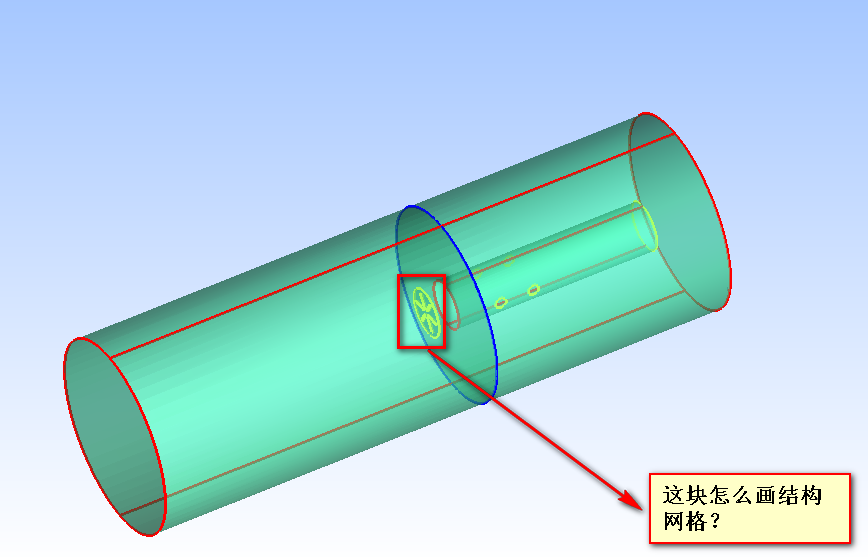

各位网格大神，图片中其它区域结构网格能画出来但如图所示区域的结构网格怎么画？新手求指导啊  igs文件已上传Icem结构网格交流
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 423jisuan.igs
    • 2017-04-25 13:38:21, 105.38 K

» 猜你喜欢
1楼 2017-04-25 13:40:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

感谢参与，应助指数 +1
本帖仅楼主可见
赞一下
2楼2017-04-25 15:22:03
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

houyafei456

金虫 (正式写手)
内容已删除
回复此楼
3楼2017-04-25 20:41:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

PH1994

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 芮阿芮 at 2017-04-25 15:22:03
看了一下，是无厚度面，画网格的话，是多维度混合网格，你要在那个面切一刀，然后分别把那个面上的特征切出来，关联以后再把不需要的删掉就可以了

您好，请问有厚度面应该如何划分，我要做的是流体计算，是要把类似上述模型中有厚度面进行定义part为wall么？谢谢
赞一下 回复此楼
4楼2018-09-22 13:15:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

790180520

金虫 (著名写手)
如果不考虑流体对厚度面的作用，就不用管，中间切好后就可以画网格了

发自小木虫IOS客户端
赞一下 回复此楼
5楼2018-09-22 13:44:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
