| 查看: 5051 | 回复: 6 | ||||
[求助]
如何从极化曲线判断抗腐蚀性能 已有2人参与
|
|

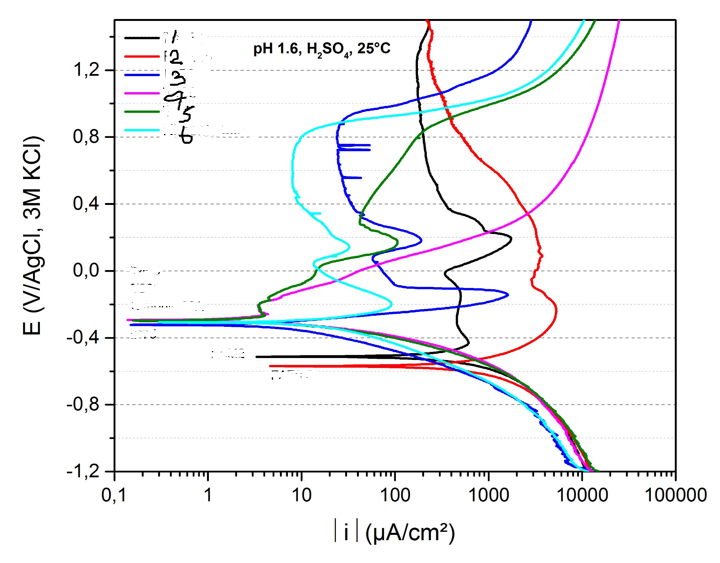

请大家看看这一组 极化曲线,该如何描述他们的抗腐蚀性能? 腐蚀电压低的样品,腐蚀电流大, 说明容易被腐蚀, 但是在高电位时, 又出现了钝化, 电流又比腐蚀电压高的样品更低, 有些样品钝化电流低, 但是后面出现了转化,电流更高了, 请问如何综合地评价这些样的抗腐蚀性能才比较准确? 谢谢  Capture.PNG |
回复此楼» 收录本帖的淘帖专辑推荐
 防腐 | 我的腐蚀专用 |
» 猜你喜欢
求审搞机会
已经有4人回复
-
昆明理工大学冶能院离子液体冶金课题组招收博士生
已经有2人回复
-
分析化学论文润色/翻译怎么收费?
已经有172人回复
-
锂电池正极材料前驱体法制备正极材料
已经有2人回复
-
硫酸钠与碳酸氢铵制备碳酸氢钠和硫酸铵
已经有4人回复
-
深圳理工大学-湖南大学招收电化学方向联培博士生1名
已经有3人回复
-
求助，我做的标准曲线横坐标是浓度的lg值，如果我要算检出限的话该怎么算
已经有0人回复
-
交流｜5% SP/NMP 导电浆料预分散经验（钠电 / 锂电用）
已经有1人回复
-
2026储能方向博士
已经有3人回复
-
科研工作者面临的几个矛盾，你会怎么选
已经有2人回复
» 本主题相关价值贴推荐，对您同样有帮助:
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
pjdustin: 金币+10, ★★★很有帮助, 3Q 2017-04-24 21:51:36
感谢参与，应助指数 +1
pjdustin: 金币+10, ★★★很有帮助, 3Q 2017-04-24 21:51:36
|
如果我没记错的话，有钝化区的材料最耐蚀，其次自腐蚀电流小，再次是电位越正越好 发自小木虫Android客户端 |
2楼2017-04-24 17:23:01
3楼2017-04-24 17:26:04
【答案】应助回帖
|
含有钝化区的材料，耐蚀性，以维钝电流密度越小越好为主要依据，其次破钝电位越正越好，最次钝化区间越大越好，以上内容多年不用，你再具体查一下确认一下。这时，测试材料的自腐蚀电流好像意义不大，钝化态材料以维持钝化态为主要目的 发自小木虫Android客户端 |
4楼2017-04-25 10:31:26
wo_奋斗ing
铁杆木虫 (小有名气)
- 应助: 2 (幼儿园)
- 金币: 6258.7
- 红花: 3
- 帖子: 293
- 在线: 103.5小时
- 虫号: 2374915
- 注册: 2013-03-25
- 专业: 金属基复合材料
5楼2017-05-23 22:00:21
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
pjdustin: 金币+10, ★★★★★最佳答案 2017-08-01 03:16:47
pjdustin: 金币+10, ★★★★★最佳答案 2017-08-01 03:16:47
|
钝化区以随着电位正方向扫描，出现一段电位区间，电流出现陡然降低，并在该电位区间内电流基本不变 发自小木虫Android客户端 |
6楼2017-05-24 01:00:18
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
pjdustin: 金币+10, ★★★★★最佳答案 2017-08-01 03:16:33
pjdustin: 金币+10, ★★★★★最佳答案 2017-08-01 03:16:33
|
个人观点：首先确定材料的耐蚀性要结合具体的使用环境，在酸中测试数据只能说明在酸中耐蚀性好。其次，具体的看实验数据，腐蚀平衡电位低说明腐蚀倾向大，属于热力学范畴，说明容易发生腐蚀，自腐蚀电流密度属于动力学范畴，说明一旦腐蚀，速率较快。最后，极化曲线测试钝化不一定不能作为稳定钝化保护的判据，钝化可以是吸附理论所谓的吸附现象产生电流减小，其次是成相理论，看是不是形成了钝化膜，钝化膜也可以是致密的，也可以是疏松的。因此，根据曲线可以从某一方面讨论其耐蚀性的可能性，只有自圆其说，但是要判断材料具体是不是耐氏，需要结合材料具体应用情况和其它的材料表征手段综合判断。 发自小木虫Android客户端 |
7楼2017-05-24 02:01:31
20
