[求助] Ansys应变能提取问题 已有1人参与

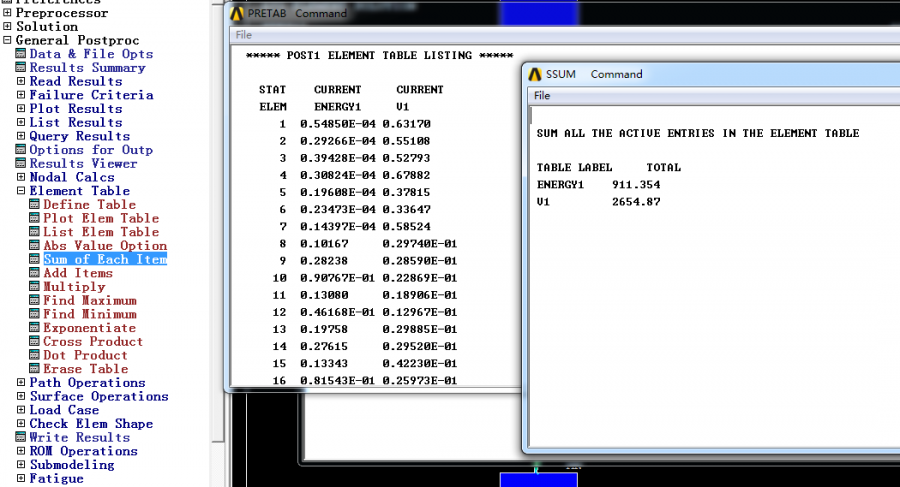

请问ansys中如何获得位移加载后机构变形后的应变能啊？我想要画出应变能随位移的变化曲线，像下面这样，我只能得到一组值（应该是加载终了的状态对应的应变能吧？）应变能提取

Ansys应变能提取问题
回复此楼

» 猜你喜欢
1楼 2017-04-24 09:53:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyaobo0509

专家顾问 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
若子步较少，就按照现在的方法，一个子步一个子步查，并记录结果数据；
若子步较多，可编写APDL命令，定义储存数据的数组，获取总子步数，并用循环遍历个所有子步，获取应变能、位移结果并分别存入数组各行，最后将数组打印出来；
赞一下 回复此楼
2楼2017-04-24 14:09:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

星星点灯星空

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by liyaobo0509 at 2017-04-24 14:09:05
若子步较少，就按照现在的方法，一个子步一个子步查，并记录结果数据；
若子步较多，可编写APDL命令，定义储存数据的数组，获取总子步数，并用循环遍历个所有子步，获取应变能、位移结果并分别存入数组各行，最后将 ...

怎么编写APDL命令啊，本人小白，只会GUI操作简单的，需要好多组数据（150组吧），请大神告知！！！
赞一下 回复此楼
3楼2017-04-24 14:53:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

McGeesunny

金虫 (初入文坛)
哥们你用的什么单元？应变能怎么提取的啊
赞一下 回复此楼
4楼2018-07-01 11:41:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

McGeesunny

金虫 (初入文坛)
引用回帖:
2楼: Originally posted by liyaobo0509 at 2017-04-24 14:09:05
若子步较少，就按照现在的方法，一个子步一个子步查，并记录结果数据；
若子步较多，可编写APDL命令，定义储存数据的数组，获取总子步数，并用循环遍历个所有子步，获取应变能、位移结果并分别存入数组各行，最后将 ...

请问怎么提取梁单元的应变能？单元是BEAM188
赞一下 回复此楼
5楼2018-07-01 11:42:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiliang_1994

新虫 (初入文坛)
同求如何将应变能提取到数组当中啊
赞一下 回复此楼
6楼2018-08-05 16:02:37
