[求助] 碳纤维层压板压缩强度测试，发生下图中“不可接受的破坏模式和区域”的原因是什么 已有1人参与

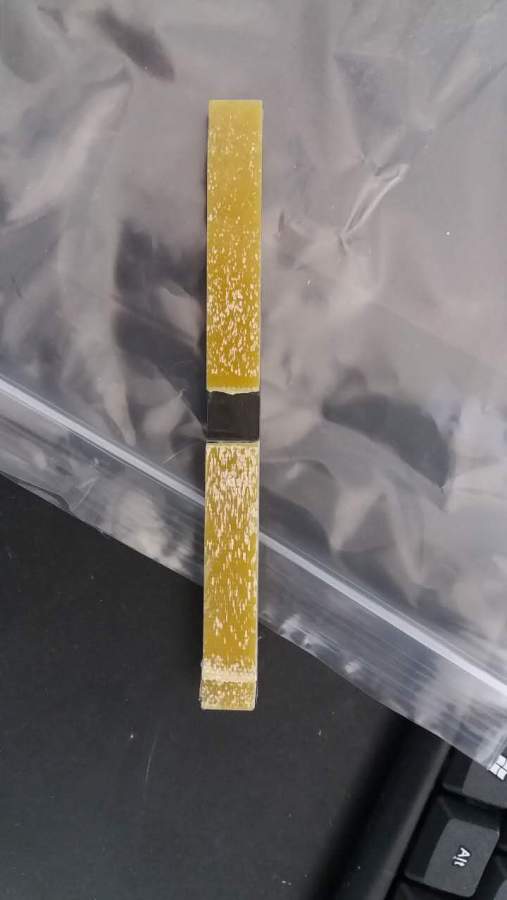

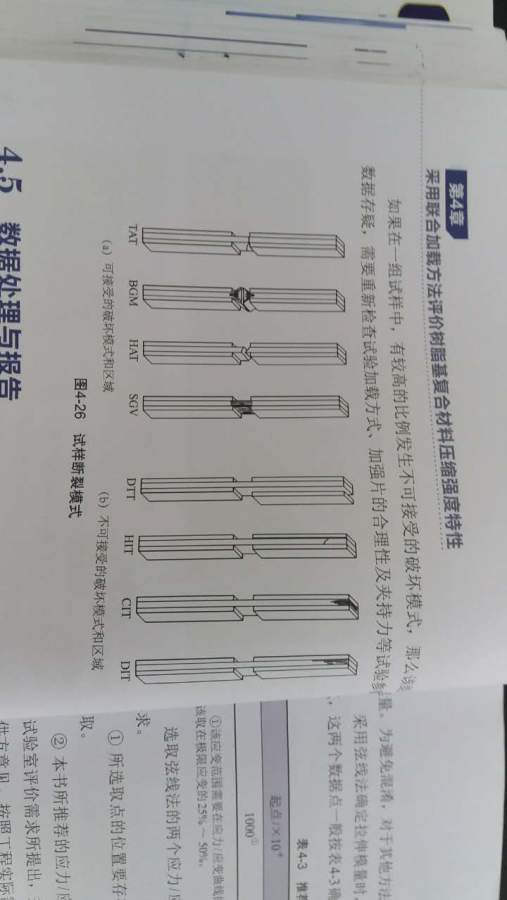

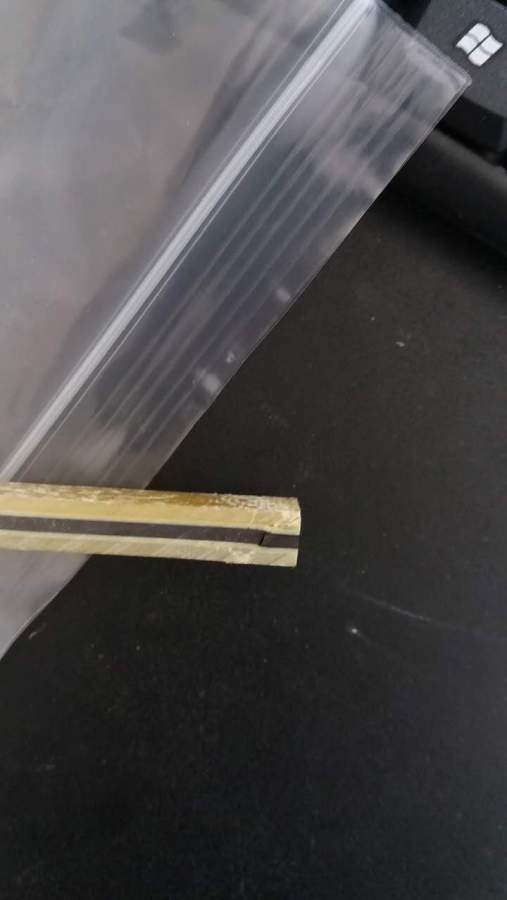

对碳纤维层压板进行压缩强度测试时，为什么会发生如图1中所示的“不可接受的破坏模式和区域”，该怎么避免这种情况。图2、3是本人测试的样条，测试后在样条的一端断裂，而不是在中间有效段断裂，造成这种情况的原因是什么，该怎么解决，请虫友们帮忙说一下，先谢过各位！

碳纤维层压板压缩强度测试，发生下图中“不可接受的破坏模式和区域”的原因是什么


碳纤维层压板压缩强度测试，发生下图中“不可接受的破坏模式和区域”的原因是什么-1


碳纤维层压板压缩强度测试，发生下图中“不可接受的破坏模式和区域”的原因是什么-2
2.jpg@qsywp
回复此楼

» 猜你喜欢
1楼 2017-04-23 18:11:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

newschen

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
压缩性能的表征和检测,是当前世界范围内复合材料领域的难点.没有人能够根据失效模式准确的给出原因,只能是推测.

诊断试样外观,推测如下:
1、加强片表面有打滑迹象，试验夹持力不够。受压时，夹具下滑，试样端头独自承压；
2、加强片强度不够，受压时某个加强片首先破坏，导致整个试样偏轴加载；
。。。。。。。
赞一下(1人) 回复此楼
2楼2017-04-23 22:23:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Mr.ding

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by newschen at 2017-04-23 22:23:01
压缩性能的表征和检测,是当前世界范围内复合材料领域的难点.没有人能够根据失效模式准确的给出原因,只能是推测.

诊断试样外观,推测如下:
1、加强片表面有打滑迹象，试验夹持力不够。受压时，夹具下滑，试样端头 ...

正如你说的，之前担心夹具太紧造成应力集中而没有使劲夹紧夹具，造成样条端部独自受力，发生段部开花的断裂方式，用力夹紧夹具后，可以做到在样条有效段断裂，你很厉害，谢谢您。

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-05-02 19:40:35
