仿真新虫求助各位大神关于workbench模拟轴旋转产生离心变形的问题 已有1人参与
|
|

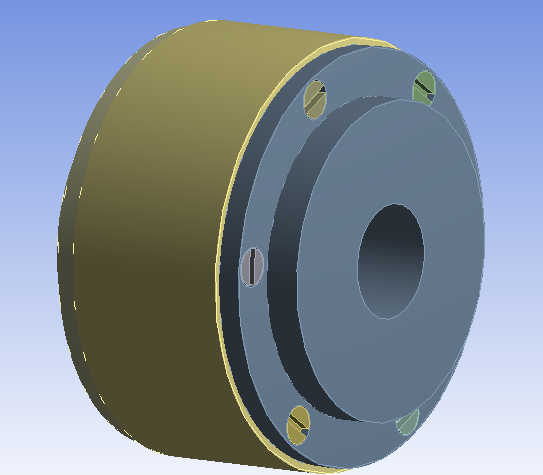

模型如图 黄色部分为转子，灰色部分为端盖，之间螺栓连接。现在想仿真模型在2万转速下的整体变形。 现在我是对转子部分加转速rotational velocity ，端盖部分加remote displacement限制除轴旋转外的五个自由度，各螺栓处加载预紧力； 端盖与转子接触设置为摩擦接触。 计算后提示错误为An internal solution magnitude limit was exceeded. Please check your Environment for inappropriate load values or insufficient supports.Also check that your mesh has more than 1 element in at least 2 directions if solid brick elements are present. Please see the Troubleshooting section of the Help System for more information. 求教大神们指导！！！谢谢   1.PNG |
