[求助] ICEM网格划分结构网格出现负网格 已有2人参与

ICEM小白请教大神问题~

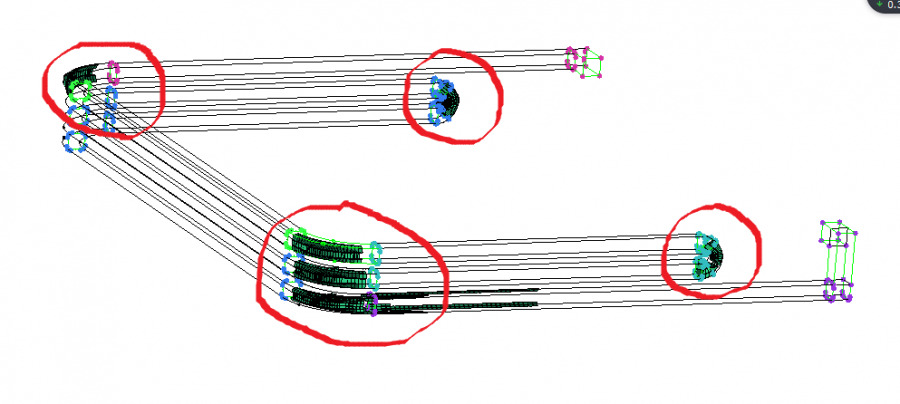

准备划分的模型如图1所示 是几层弯曲的管道~~
总体的网格质量还不错 但是弧形弯管的部分出现了负网格体积~
Edge的映射关系我看过了，没有错~~网格不管出现还是存在负网格。
困惑不解~~~~~

ICEM网格划分结构网格出现负网格


ICEM网格划分结构网格出现负网格-1


ICEM网格划分结构网格出现负网格-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-04-20 10:32:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

感谢参与，应助指数 +1
本帖仅楼主可见
赞一下
2楼2017-04-20 11:40:06
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

lx901023

至尊木虫 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
我觉得是不是关联的问题，上传全部project文件，给你看看吧
赞一下(1人) 回复此楼
其实我想说，以上结论是我瞎编的。。。
3楼2017-04-20 22:17:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

54jimmu

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 芮阿芮 at 2017-04-20 11:40:06
感觉网格有点粗，你可以加密一点试试，把线调整一下也可以，或者划分2D网格然后拉伸3D网格的方法，你截图看不清，不知道哪里的问题

已经加密过了，但是还是出现了问题~~
赞一下 回复此楼
4楼2017-05-04 10:03:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

54jimmu

新虫 (小有名气)
引用回帖:
3楼: Originally posted by lx901023 at 2017-04-20 22:17:33
我觉得是不是关联的问题，上传全部project文件，给你看看吧

谢谢，反复查看后还是EDGE没有关联到。话说弯管的EDGE是要全部关联嘛？我只是关联了两个进出口，所以出现了负网格~~
赞一下 回复此楼
5楼2017-05-04 10:05:30
