带有相界面的卧式搅拌槽的模拟
|
|

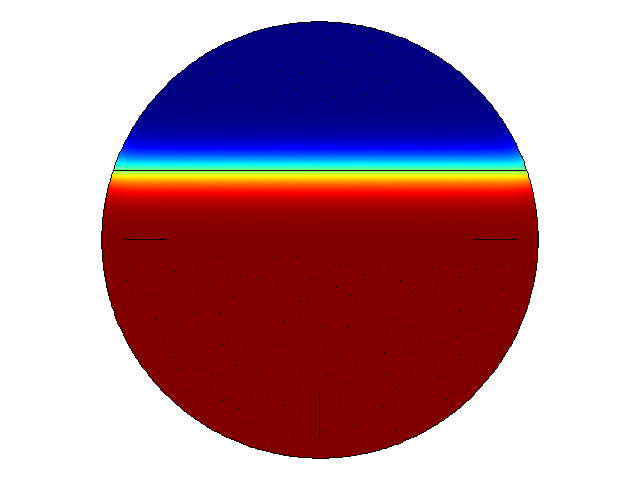

刚接触CFD，需要模拟一个卧式搅拌槽。搅拌槽中的物料填充率为0.6，这就涉及到了一个气液相界面，而这个相界面是与旋转域交叉的。 模拟完后发现这个相界面的改变并不是因为搅拌桨的作用，更像是物料随着旋转域的转动形成的。而且从速度场的截图来看，相界面与筒壁之间存在一个不正常的速度分布。请问该怎么样才能正确模拟一个带相界面的卧式搅拌槽呢？ 还有，我的物理场选择的是湍流旋转机械+水平集。我看到在CFD模块中还有一个“湍流两相流，水平集”模型。请问我是该选择“湍流旋转机械”+“水平集”还是“湍流旋转机械”+“湍流两相流水平集”来做这个模拟呢？如果是前者，该怎么添加相界面上的表面张力？如果是后者，该怎么使这两个模型之间的速度场进行耦合呢？ 小弟初学者一枚，希望各位前辈能指点一二。具体的边界条件设置在附件里都有。  速度场.png  体积分数.gif |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 搅拌槽模拟.mph
2017-04-19 23:18:09, 150.28 K
