应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 材料工程 » 工艺设计与开发 » 铝合金在再结晶温度上下微观组织
71/1返回列表
查看: 1358  |  回复: 6
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

十载61

新虫 (初入文坛)

[求助] 铝合金在再结晶温度上下微观组织 已有3人参与

首先所用铝合金是连铸连轧（冷轧）得到，之后制成一根根的样。而后因为需要得到在再结晶温度上下的样品的组织，因此先采用了对多组样品进行1h退火，再用硬度法测出再结晶开始温度为230℃（以硬度下降50％所对应温度为再结晶温度）。此后便在230℃上下以30℃为一个温度梯度从200℃到320℃三个样一个温度进行实验，在进行微观组织对比。我想问问各位朋友，退火时间的长短对不同温度下样品再结晶得到微观组织有影响吗，退火时间是自己选的，希望大家提提建议，对于我的整个实验流程谈谈自己的看法，新人没多少币，望谅解

发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2017-04-19 21:31:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

十载61

新虫 (初入文坛)

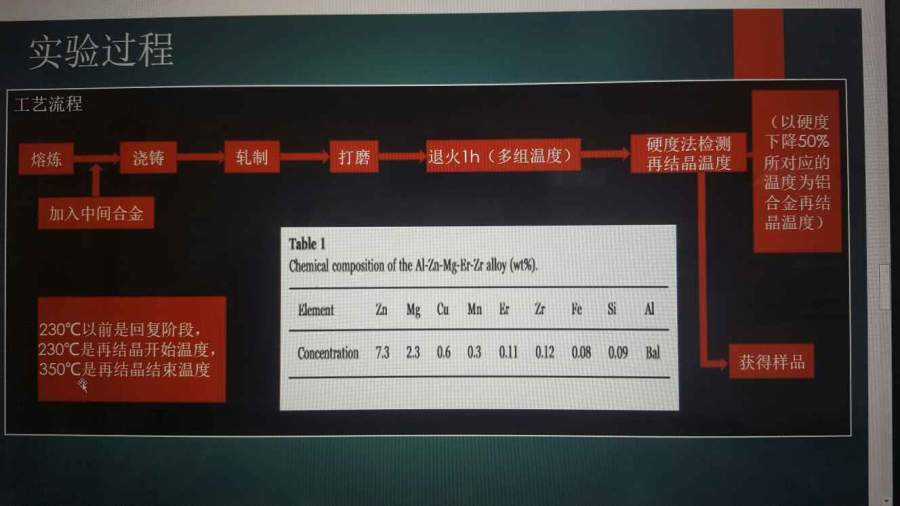

铝合金在再结晶温度上下微观组织

发自小木虫Android客户端
赞一下 回复此楼
2楼2017-04-19 21:35:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

明明很坏

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
2楼: Originally posted by 十载61 at 2017-04-19 21:35:11

个人建议时间稍长点，确保整个再结晶过程反应充分，避免出现局部不均匀现象。

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-04-20 00:24:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

314977903

版主 (职业作家)

小风子

【答案】应助回帖

感谢参与，应助指数 +1
建议你参考冶金工业出版社的《变形铝合金金相图谱》，讲的比较透彻，相组成的图谱很有参考价值
赞一下(1人) 回复此楼
4楼2017-04-20 08:16:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

十载61

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by 明明很坏 at 2017-04-20 00:24:03
个人建议时间稍长点，确保整个再结晶过程反应充分，避免出现局部不均匀现象。
...

好的，谢谢，均匀的情况下，2小时或更长时间都是一样的效果对吧

发自小木虫Android客户端
赞一下 回复此楼
5楼2017-04-20 15:25:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

十载61

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by 314977903 at 2017-04-20 08:16:40
建议你参考冶金工业出版社的《变形铝合金金相图谱》，讲的比较透彻，相组成的图谱很有参考价值

好的，谢谢建议

发自小木虫Android客户端
回复此楼
6楼2017-04-20 15:25:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
对再结晶组织影响最大的是温度和是累积冷变形量；其次是保温时间。温度过高或时间过长都会使晶粒过份长大的。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
7楼2017-04-21 07:04:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 十载61 的主题更新
71/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 0854求调剂 +7 assdll 2026-04-05 7/350 2026-04-11 10:34 by Delta2012
[考研] 调剂 +5 青灯不负 2026-04-09 5/250 2026-04-11 09:59 by zhq0425
[考研] 一志愿0703化学招61最终排名62化学求调剂 +24 招61排名62 2026-04-07 28/1400 2026-04-10 16:15 by yx54321
[基金申请] 山东省基金2026 +3 jerry681 2026-04-08 4/200 2026-04-10 16:02 by jerry681
[考研] 材料调剂 +13 一样YWY 2026-04-04 13/650 2026-04-10 11:07 by mattzhming
[考研] 材料专硕(0856) 339分求调剂 +11 哈哈哈鹅哈哈哈 2026-04-04 11/550 2026-04-10 09:37 by 690616278
[考研] 288求调剂，一志愿华南理工大学071005 +16 ioodiiij 2026-04-08 16/800 2026-04-09 23:08 by wolf97
[考研] 一志愿武理车辆 281 求调剂 +5 上岸研究生. 2026-04-07 5/250 2026-04-09 15:56 by only周
[考研] 材料调剂 +14 一样YWY 2026-04-05 15/750 2026-04-09 13:36 by 故人??
[考研] 280求调剂 +5 兮兮夜夜 2026-04-09 8/400 2026-04-09 11:15 by 兮兮夜夜
[考研] 材料工程322 +18 哈哈哈吼吼吼哈 2026-04-07 19/950 2026-04-09 10:44 by cymywx
[考研] 求调剂 +3 猪肉墩粉条cc 2026-04-08 4/200 2026-04-09 10:05 by 猪肉墩粉条cc
[考研] 一志愿西南大学生物学学硕344 求生物学相关调剂/生物与医药 +7 超人不会飞@ 2026-04-08 7/350 2026-04-09 09:35 by gong120082
[考研] 0703总分331求调剂 +18 ZY-05 2026-04-04 22/1100 2026-04-09 09:09 by 哦哦123
[考研] 一志愿华东理工085601材料工程303分求调剂 +15 a1708 2026-04-06 15/750 2026-04-08 16:23 by luoyongfeng
[考研] 304求调剂 +16 c297914 2026-04-05 17/850 2026-04-08 13:00 by grayjzr
[考研] 338求调剂 +8 wxygxsaaaaa 2026-04-06 8/400 2026-04-08 06:58 by 无际的草原
[考研] 材料调剂 +13 汉123456 2026-04-07 14/700 2026-04-07 22:53 by 来看流星雨10
[考研] 0854求调剂 +4 assdll 2026-04-04 4/200 2026-04-05 09:44 by zhq0425
[考研] 调剂 +4 是可乐不是可乐 2026-04-04 4/200 2026-04-04 19:41 by 唐沐儿
信息提示
关闭
请填处理意见
关闭
