半人马

银虫 (初入文坛)

[求助] ANSYS ADPL提取shell181单元平均节点应力报错 已有2人参与

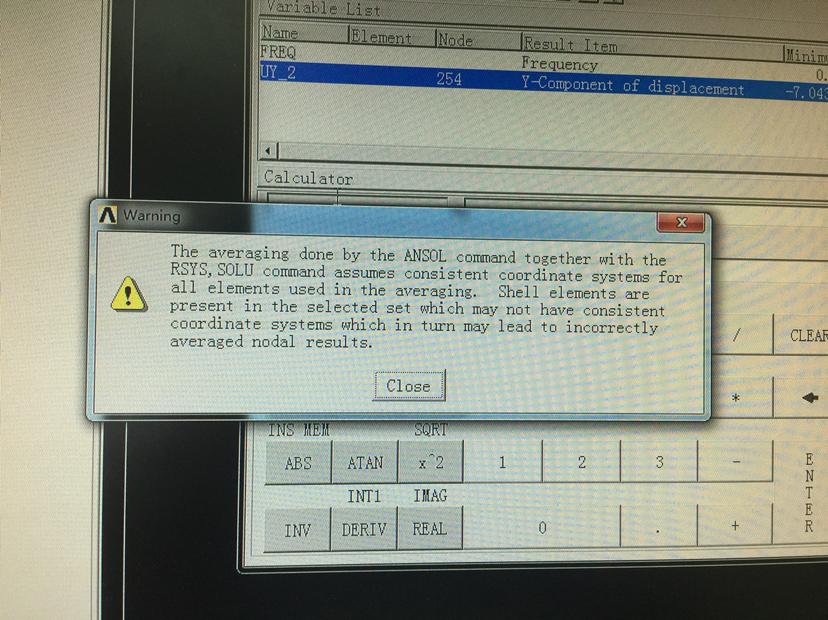

出现这个提示，该怎么办呢，求大神鼎力相助

ANSYS ADPL提取shell181单元平均节点应力报错


发自小木虫IOS客户端
回复此楼

» 猜你喜欢
1楼 2017-04-18 15:22:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyaobo0509

专家顾问 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
1.这个是警告，不一定所有的警告都一定是错误 ；

2.方便将后处理中提取节点应力的APDL代码贴出来看看么；
赞一下 回复此楼
2楼2017-04-18 23:18:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
必须在相同的坐标系中才能计算节点的平均应力。你的 rsys 设置为 solution，即按照每个节点的节点坐标系进行平均，这是不可以的，因为坐标系不同，各个应力分量的方向就不一样，无法进行平均。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

半人马
3楼2017-04-19 08:03:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

半人马

银虫 (初入文坛)
送红花一朵
引用回帖:
3楼: Originally posted by shgao20 at 2017-04-19 08:03:34
必须在相同的坐标系中才能计算节点的平均应力。你的 rsys 设置为 solution，即按照每个节点的节点坐标系进行平均，这是不可以的，因为坐标系不同，各个应力分量的方向就不一样，无法进行平均。

节点坐标系默认的不就是总体直角坐标系嘛，我没改过啊

发自小木虫IOS客户端
赞一下 回复此楼
4楼2017-04-22 19:05:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

从错误信息来看，你好像设置过：
      RSYS, SOLU
  如果确实没有设置过，可以先执行 RSYS,0 试试，确保在总体直角坐标系中显示结果。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

半人马
5楼2017-04-23 07:10:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xxl520zry
q

发自小木虫IOS客户端
6楼2017-04-23 07:34:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

半人马

银虫 (初入文坛)
送红花一朵
引用回帖:
5楼: Originally posted by shgao20 at 2017-04-23 07:10:33
从错误信息来看，你好像设置过：
      RSYS, SOLU
  如果确实没有设置过，可以先执行 RSYS,0 试试，确保在总体直角坐标系中显示结果。

rsys在post26中改不了，它是post7的命令。再请教一下，我用的是shell181单元，想在post26中求节点平均应力或节点力，该怎么弄呢？关键问题是一个节点对应4个单元，该怎么平均壳单元的节点力呢？

发自小木虫IOS客户端
赞一下 回复此楼
7楼2017-04-24 20:44:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
半人马: 金币+50, ★★★★★最佳答案, 谢谢，以后可能还要向您请教问题 2017-04-25 20:36:29
要显示壳体单元的节点应力，需要采用单元表功能，在 POST26 中也是这样。在定义壳体节点的应力为变量时需要使用单元表，选择相应的单元表项，定义为变量，再绘制曲线。直接将壳体节点的应力定义为变量是不行的。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

半人马
8楼2017-04-25 07:41:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

半人马

银虫 (初入文坛)
送红花一朵
引用回帖:
8楼: Originally posted by shgao20 at 2017-04-25 07:41:57
要显示壳体单元的节点应力，需要采用单元表功能，在 POST26 中也是这样。在定义壳体节点的应力为变量时需要使用单元表，选择相应的单元表项，定义为变量，再绘制曲线。直接将壳体节点的应力定义为变量是不行的。

不好意思，能不能再具体点。单元表没有研究过，它怎么显示shell181单元节点平均力呢？

发自小木虫IOS客户端
赞一下 回复此楼
9楼2017-04-25 20:47:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Ray_njust

新虫 (初入文坛)
楼主问题解决了吗？我也遇到这个问题了。我一个模型算好几次，对比同一点的应力曲线发现有差别。

发自小木虫Android客户端
赞一下 回复此楼
10楼2017-09-20 19:01:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
