workbench接触分析 contact tool只显示一面 已有1人参与
|
|

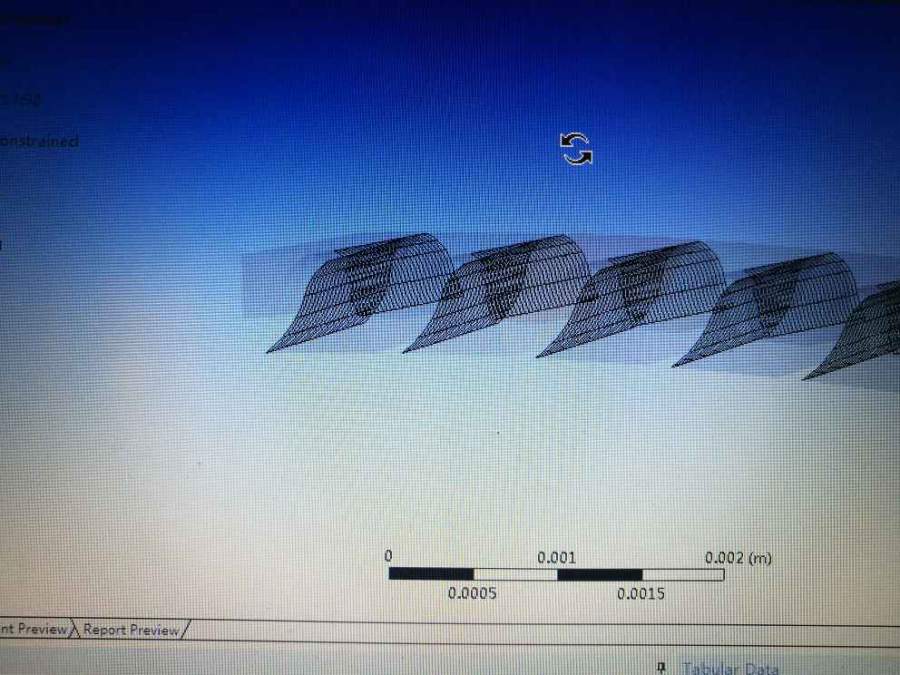

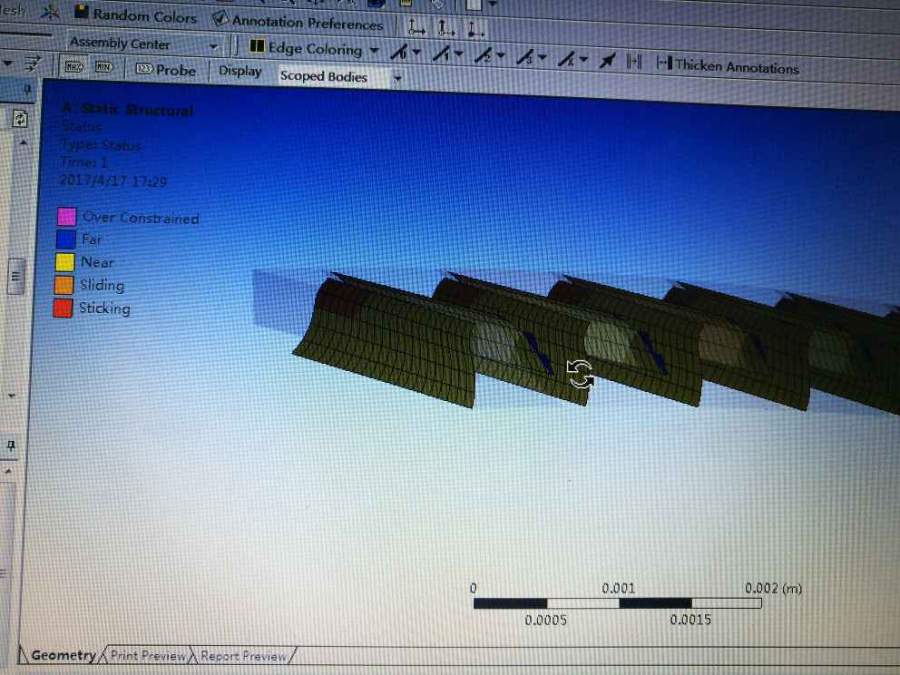

各位大神，我做的是内啮合齿轮的接触分析。我设置内部的小齿轮为接触面，外部的大齿轮为目标面。workbench接触分析后，在contact tool中插入status，得到接触状态。但是现在我发现内部齿轮上有一面没有显示接触，请问如何让内齿轮的所有接触状态都显示？谢谢了。 注：图1为齿轮啮合的实体模型，图2与3为齿轮接触状态。可以看到，内齿轮左面有接触，而右面没有接触。右面的接触显示在与之啮合的外齿轮上。    发自小木虫Android客户端 |
