[求助]
workbench导入ansys后处理，毕设党求救
|

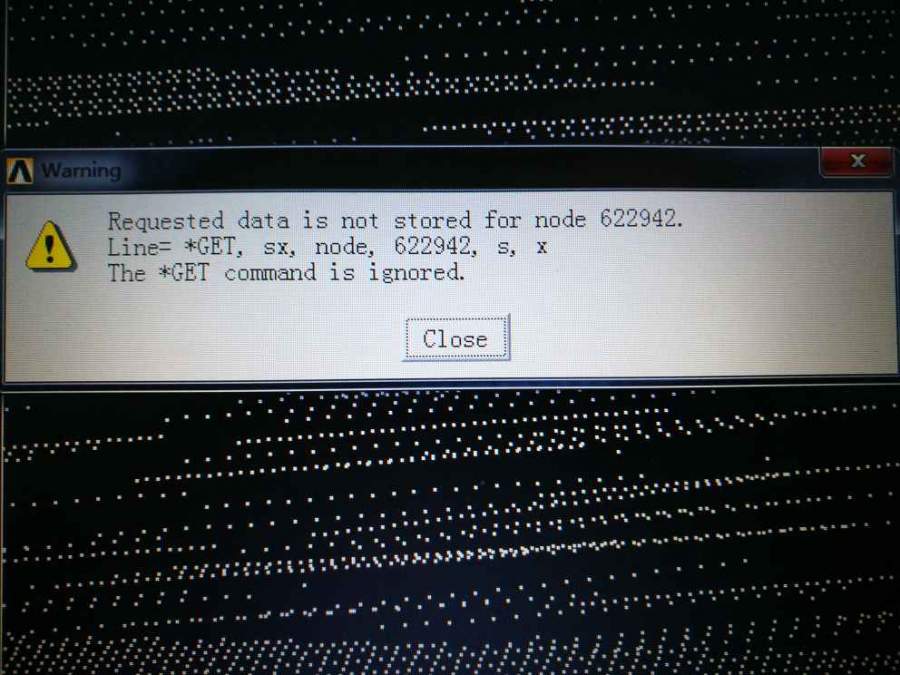

我在workbench中建立了齿轮模型，并完成了接触分析，结果收敛。现在我把结果导入ansys经典（导入的只有节点）想提取某个单元的接触应力，已经获得了单元序号。假设选取的是582613号单元，利用命令*get，contact1，element，582613，cont，stres。结果错误（见图）。如果求某个节点的X方向主应力值，命令如下：*get，sx，node，622942，s，x结果也报错（见图）。请教大神，是命令有误，还是workbench导入apdl之后不能求出节点或单元的应力呢？谢谢。  发自小木虫Android客户端 |
