[求助]
ANSYS命令流，桁架优化始终报错，求大神解惑！十分感谢！
|

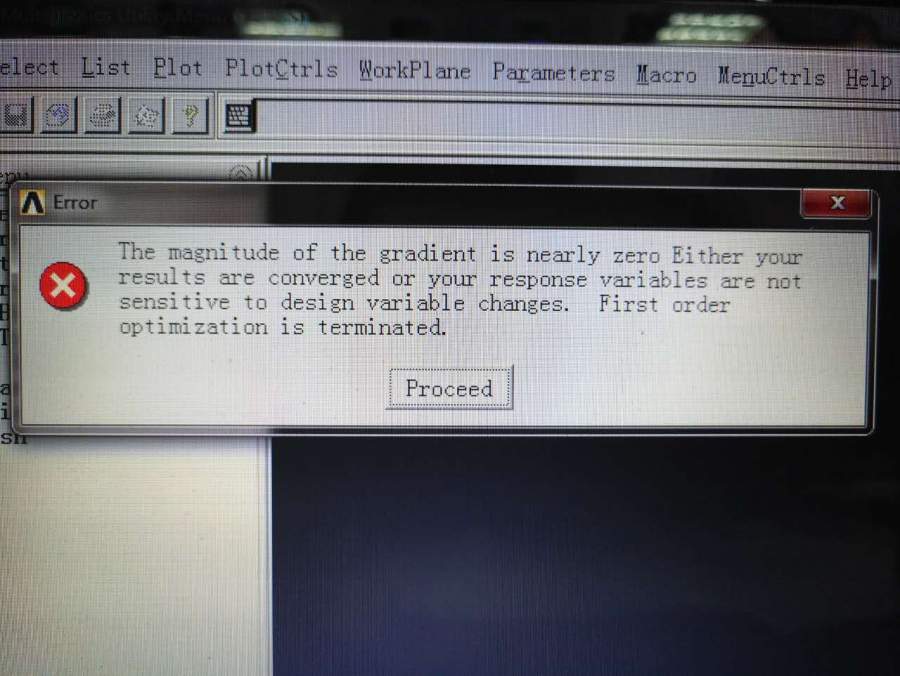

求助ANSYS命令流，桁架优化 ， 写入/OPT部分始终报错，报错类型如图  求ANSYS命令流大神帮忙解决！十分感谢！ 具体命令流如下(参照教材命令流例子，用的ANSYS12.0导入的）： FINISH /CLEAR /FILNAM,TRUSS B=1000 A1=1000 A2=1000 A3=1000 /PREP7 ET,1,LINK1 R,1,A1 R,2,A2 R,3,A3 MP,EX,1,2.1E6 MP,PRXY,1,0.3 N,1,-B,0,0 N,2,0,0,0 N,3,B,0,0 N,4,0,-1000,0 /PNUM,NODE,1 /NUMBER,0 NPLOT REAL,1 E,1,4 REAL,2 E,2,4 REAL,3 E,3,4 FINISH /SOLU D,1,ALL,0,,3 F,4,FX,200000 F,4,FY,-200000 SOLVE FINISH /POST1 SET,LAST ETABLE,EVOL,VOLU SSUM *GET,VTOT,SSUM,,ITEM,EVOL RHO=2.85E-4 WT=RHO*VTOT ETABLE,SIG,LS,1 *GET,SIG1,ELEM,1,ETAB,SIG *GET,SIG2,ELEM,2,ETAB,SIG *GET,SIG3,ELEM,3,ETAB,SIG SIG1=ABS(SIG1) SIG2=ABS(SIG2) SIG3=ABS(SIG3) /ESHAPE,2 /VIEW,1,1,1,1 EPLOT LGWRITE,'TRUSS_YOUHUA','LGW',,COMMENT FINISH /OPT OPANL,'TRUSS_YOUHUA','LGW', OPVAR,B,DV,400,2000 OPVAR,A1,DV,1,1000 OPVAR,A2,DV,1,1000 OPVAR,A3,DV,1,1000 OPVAR,SIG1,SV,,400 OPVAR,SIG2,SV,,400 OPVAR,SIG3,SV,,400 OPSAVE,TRUSSVAR,OPT OPVAR,WT,OBJ,,,2, OPDATA,,, OPLOOP,PREP,PROC,ALL OPPRNT,ON OPKEEP,ON OPTYPE,FIRST OPFRST,20 OPEXE  微信图片_20170416213419.jpg  微信图片_20170416213433.jpg |
