[交流] 求助 已有1人参与

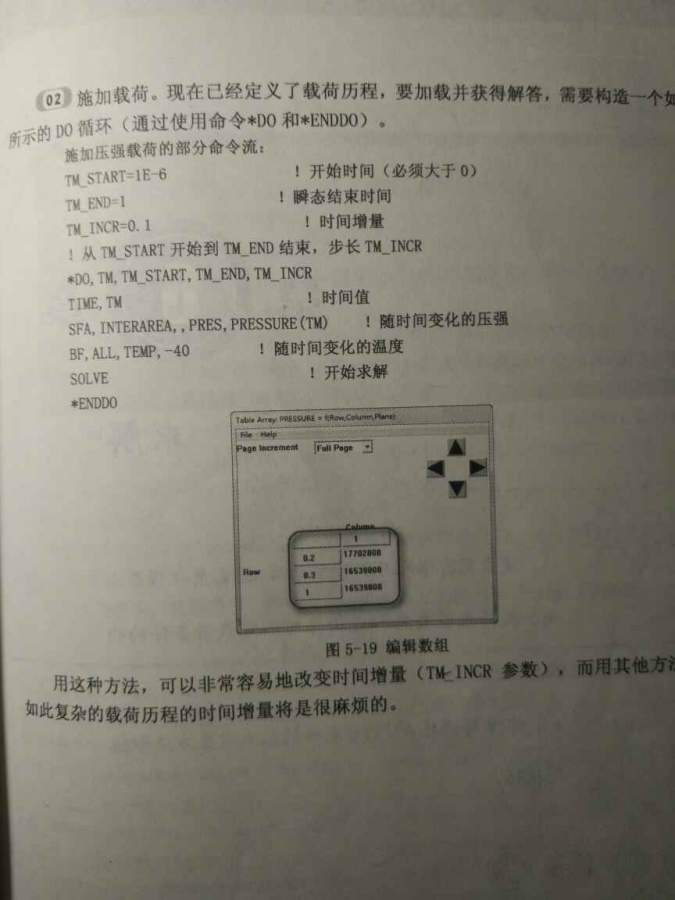

我是求节点位移与一个节点载荷的关系的,已经加载了载荷,就差这最后一步卡住了,这串命令流怎么改啊,怎么把温度和压强换成我的载荷啊?

求助


发自小木虫Android客户端
回复此楼

» 猜你喜欢

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)


小木虫: 金币+0.5, 给个红包,谢谢回帖
首先,这段命令流中压力可能是随时间变化的,但是温度是固定的 -40.
  其次,你要施加什么载荷?施加不同的载荷使用的命令是不一样的。
2楼2017-04-16 07:48:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

往往是来来

新虫 (初入文坛)

引用回帖:
2楼: Originally posted by shgao20 at 2017-04-16 07:48:57
首先,这段命令流中压力可能是随时间变化的,但是温度是固定的 -40.
  其次,你要施加什么载荷?施加不同的载荷使用的命令是不一样的。

我就施加一个随时间变化的载荷,F={TIME},前辈能不能告诉我怎么改

发自小木虫Android客户端
3楼2017-04-16 11:52:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)


小木虫: 金币+0.5, 给个红包,谢谢回帖
对于随时间变化的力载荷,首先要定义一个表数组,存放时间和对应的力值,然后使用 F 命令将力施加到指定的节点上,如下示例
  假设力随时间变化的表数组名为 F_time,则相应的命令为:
    F, node, lab, %F_time%
  其中 node 为节点号,lab 可以是 Fx、Fy 或 Fz。
  具体可以看一下帮助文件中关于 F 命令的内容。
4楼2017-04-17 08:30:21
