[求助]
新手求助 fluent辐射设置问题已有2人参与
|
|

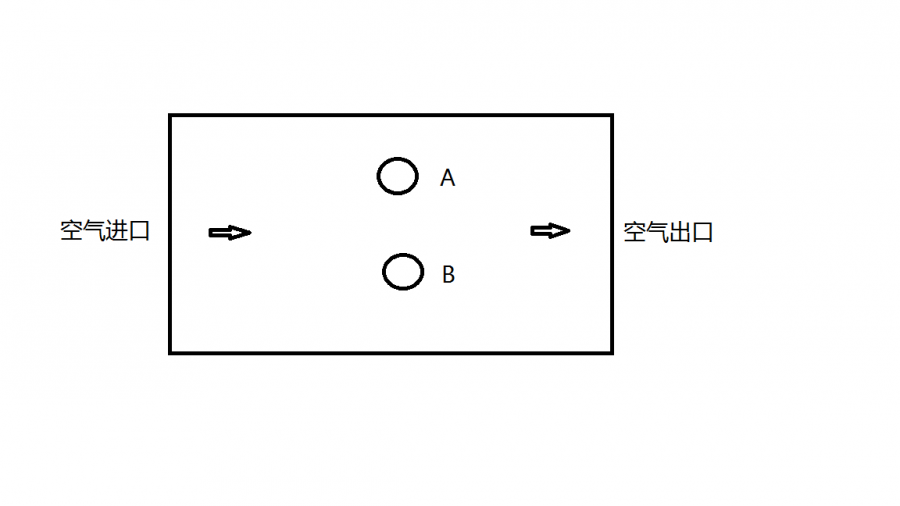

本人想做一个辐射模拟 高温空气扰流管束 高温空气流过管子对管子加热 如图所示 图中标有热空气（1000摄氏度）进出方向 a、b是两根不锈钢管子 我想求出ab吸热量 （热对流+热辐射）所以开两个case 一个有辐射模型一个没有 辐射模型选择DO（因为光学深度较小，不知道选的对不对），然后找到空气的发射率、不锈钢的发射率，导热系数，然后就不知道怎么设置了 固体边界需要耦合么？进出口条件 热边界条件也不清楚怎么设 还有一个内部发射率 外部发射率 怎么弄？本人小白 求大神的详解 先谢谢了！   2.png  3.PNG |
回复此楼» 猜你喜欢
到新单位后，换了新的研究方向，没有团队，持续积累2区以上论文，能申请到面上吗
已经有13人回复
-
博士申请都是内定的吗？
已经有6人回复
-
之前让一硕士生水了7个发明专利，现在这7个获批发明专利的维护费可从哪儿支出哈？
已经有5人回复
-
博士读完未来一定会好吗
已经有29人回复
-
投稿精细化工
已经有4人回复
-
高职单位投计算机相关的北核或SCI四区期刊推荐，求支招！
已经有4人回复
-
导师想让我从独立一作变成了共一第一
已经有9人回复
-
读博
已经有4人回复
-
心脉受损
已经有5人回复
-
Springer期刊投稿求助
已经有4人回复
stanstanne
银虫 (正式写手)
- 应助: 6 (幼儿园)
- 金币: 557.1
- 散金: 88
- 红花: 14
- 帖子: 407
- 在线: 130.8小时
- 虫号: 4197453
- 注册: 2015-11-05
- 性别: GG
- 专业: 流体力学
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
我的金色城堡: 金币+30, ★★★很有帮助, 谢谢你 帮我解决了一部分问题 2017-04-14 14:47:03
感谢参与，应助指数 +1
我的金色城堡: 金币+30, ★★★很有帮助, 谢谢你 帮我解决了一部分问题 2017-04-14 14:47:03
|

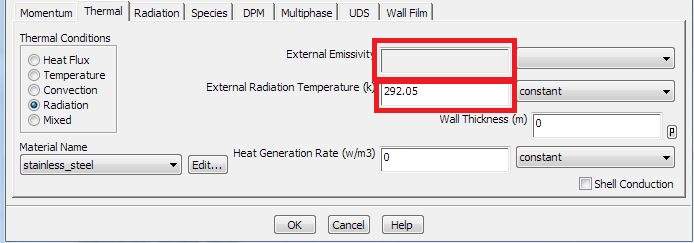

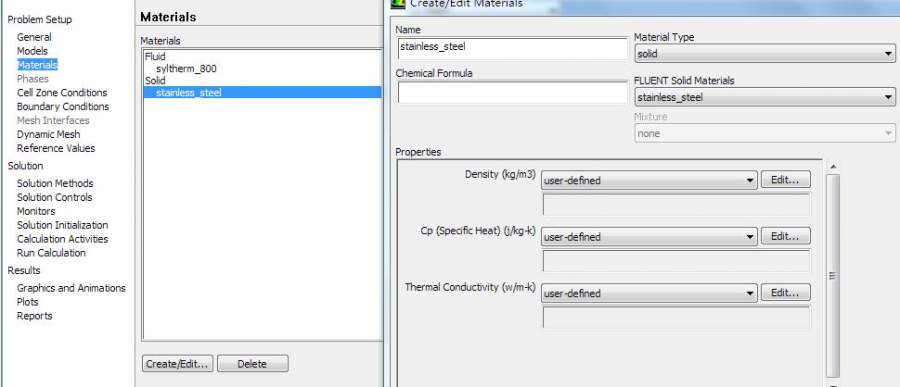

回答你的其中两个问题： 1. 不锈钢的导热系数应该在材料里面设置  2. 不锈钢的对外辐射率应该在边条里设置，其中external emmissivity填不锈钢的辐射率，external... temperature那一项填空气的温度  注意一个问题，钢管外表面thermal conditions该选择radiation还是mixed 如果只考虑辐射就选择radiation，如果还需要考虑钢管表面与空气的对流换热就选择mixed |
2楼2017-04-14 10:17:11
3楼2017-04-14 14:49:22
stanstanne
银虫 (正式写手)
- 应助: 6 (幼儿园)
- 金币: 557.1
- 散金: 88
- 红花: 14
- 帖子: 407
- 在线: 130.8小时
- 虫号: 4197453
- 注册: 2015-11-05
- 性别: GG
- 专业: 流体力学
4楼2017-04-14 15:58:53
5楼2019-11-21 22:54:47
6楼2019-12-27 21:21:26
|
本帖内容被屏蔽 |
7楼2019-12-31 14:54:35
|
本帖内容被屏蔽 |
8楼2020-01-02 15:58:46
|
本帖内容被屏蔽 |
9楼2020-01-08 15:37:08
|
本帖内容被屏蔽 |
10楼2020-01-10 15:21:28
