[求助]
LS-DYNA仿真SPH粒子总是穿透刚体 已有1人参与
|
|

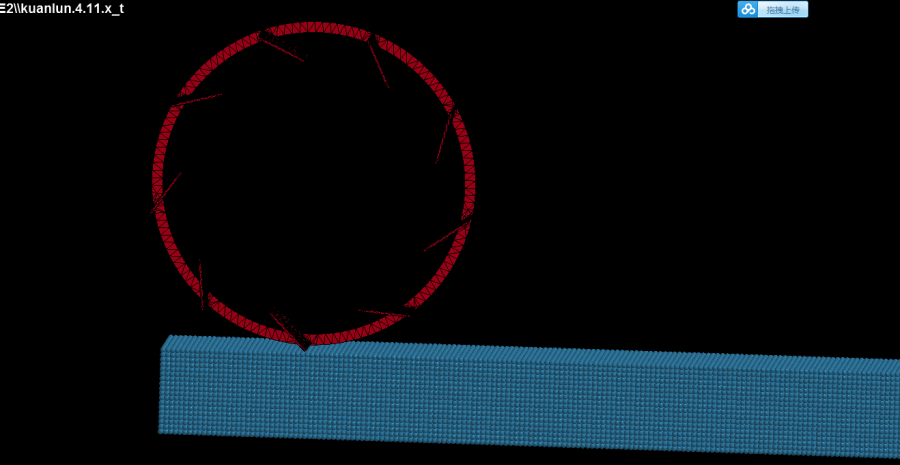

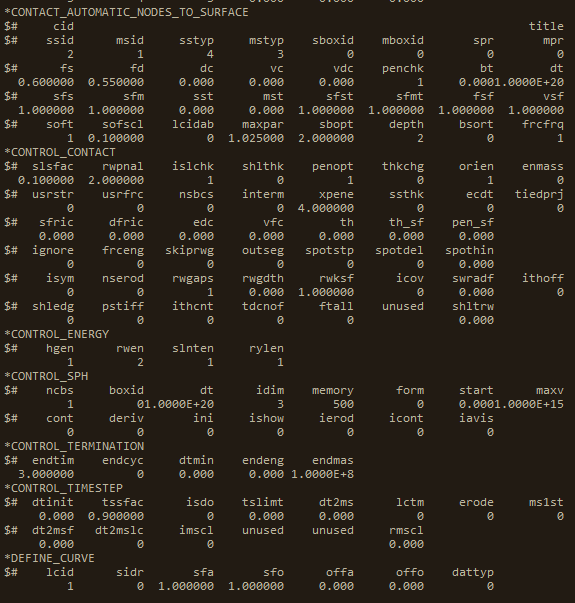

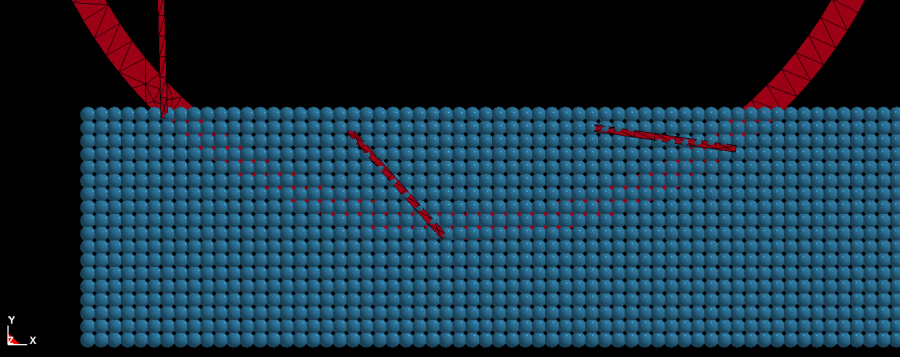

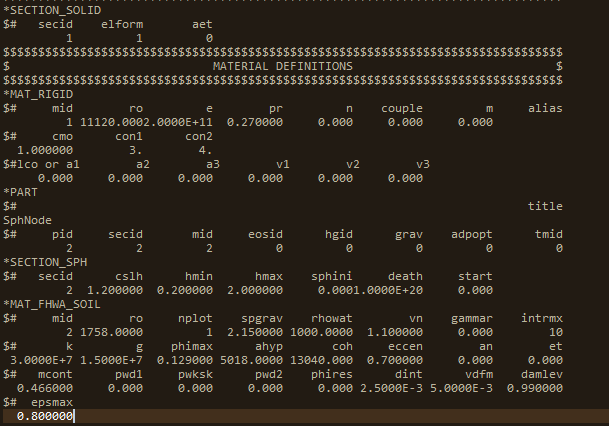

我做的是一个宽轮在水田里的仿真，宽轮刚体solid164单元，（叶片较薄只有3mm,但是后来故意把叶片加厚到15mm还是这样），sph粒子大概是5mm一个的距离，采用点面自动接触（很多人论文里都说用自动，也有部分论文用侵蚀，但是侵蚀要算几百上千小时）总是会产生图示的穿透现象，导致实际上轮叶几乎没有与土壤接触似的，唯有把timestep改为0.01（默认0.9）才可以避免，可是这样一算又是几百小时，而且我看了几篇别人的毕业论文，他们都用的是0.9这个默认timestep。宽轮的弹性模量2e11，水田泥土的体积模量2.5e5 剪切模量1.2e5 图片里土壤的体积模量和剪切模量我改了100倍 我看了网上说造成接触穿透的原因包括很多比如： 主从part刚度相差过大 我叶轮叶片因为太薄网格尺寸小（可我加厚叶片叶没用） 还有说啥设置接触刚度 改A卡片里的soft=1，改control_contact里的slsfac 等等一大堆,都有尝试过真的不行，毕业设计的东西，求帮帮我  捕获1.PNG  捕获2.PNG  @O%]$P1LRQFJUB{HOP84815.png  2I09OMFFU_W7%[53EQ`CODP.png |
