[求助] comsol定义分段函数问题 已有1人参与

我想定义一个电流—时间的分段函数，0~10E-4s电流值为0，10E-4~10.02E-4s电流值为100*sin(2*pi*f0*t)周期为2E-6s的正弦交流电，但画出来的图却是这样的

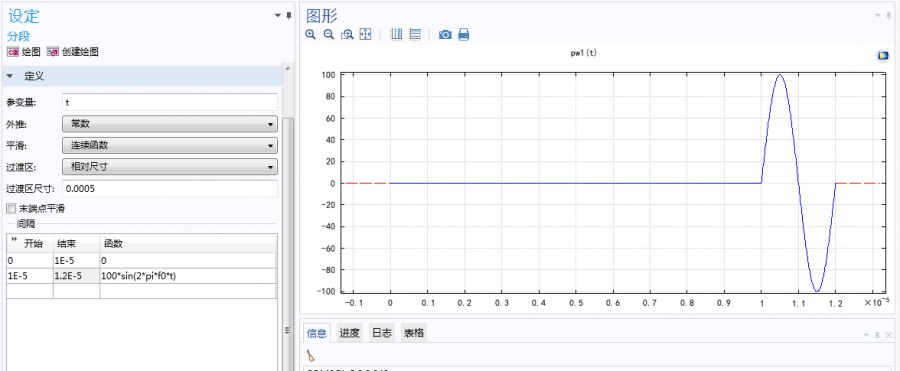

可我把前面电流值为0的时间段缩短一些，改为0~1E-5s电流值为0，1E-5~1.2E-5s电流值为100*sin(2*pi*f0*t)周期为2E-6s的正弦交流电，画出来的图又是正常的，请问这是怎么回事？
谢谢~

comsol定义分段函数问题


comsol定义分段函数问题-1
回复此楼

» 猜你喜欢
1楼 2017-04-12 22:31:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

g57410000

木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
为梦想而执着: 金币+1, ★有帮助 2017-04-14 09:28:21
comsol画得没错

你检查下自己想要的和输入的时间节点是否一样

10e-4到10.02e-4只差了2e-6，结果当然是那样
赞一下 回复此楼
微信公众号acoustic-world
2楼2017-04-13 07:30:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

为梦想而执着

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by g57410000 at 2017-04-13 07:30:44
comsol画得没错

你检查下自己想要的和输入的时间节点是否一样

10e-4到10.02e-4只差了2e-6，结果当然是那样

嗯，我想要的是交流电从1ms时刻开始加载，只加载一个周期，也就是2e-6s,设置应该没有问题吧。
赞一下 回复此楼
3楼2017-04-13 08:10:53
