应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 晶体 » 晶体解析 » Fullprof精修
162/2返回列表上一页12
查看: 1490  |  回复: 15
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

Phys_Xu

木虫 (著名写手)
修了另外一个样品，同样是最强峰的强度上不去
Fullprof精修
希望能有高手指点一下
赞一下 回复此楼
11楼2017-04-13 12:18:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Phys_Xu

木虫 (著名写手)
引用回帖:
9楼: Originally posted by gyliu at 2017-04-13 11:45:24
背底肯定会影响Rwp因子的，进而影响X2因子

我知道会影响
我的意思是，最强峰的强度没有修到最有可能不是背底函数的问题
赞一下 回复此楼
12楼2017-04-13 12:22:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Phys_Xu

木虫 (著名写手)
引用回帖:
6楼: Originally posted by gyliu at 2017-04-13 09:29:42
再把手动选择的背底拟合一下，应该就差不多了

听了您的建议，我再次手动拟合了背底，是一个点一个点单独拟合的，的确好了很多

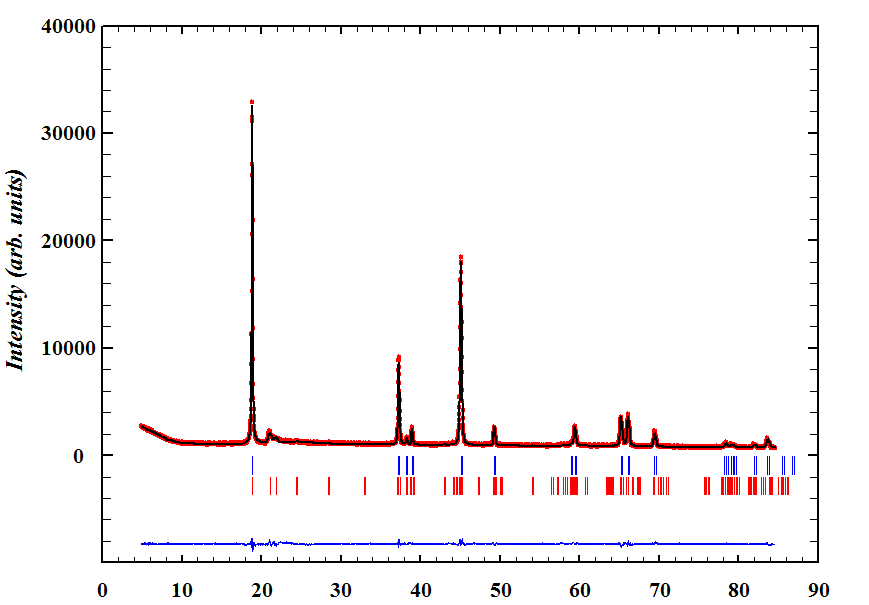

Fullprof精修-1

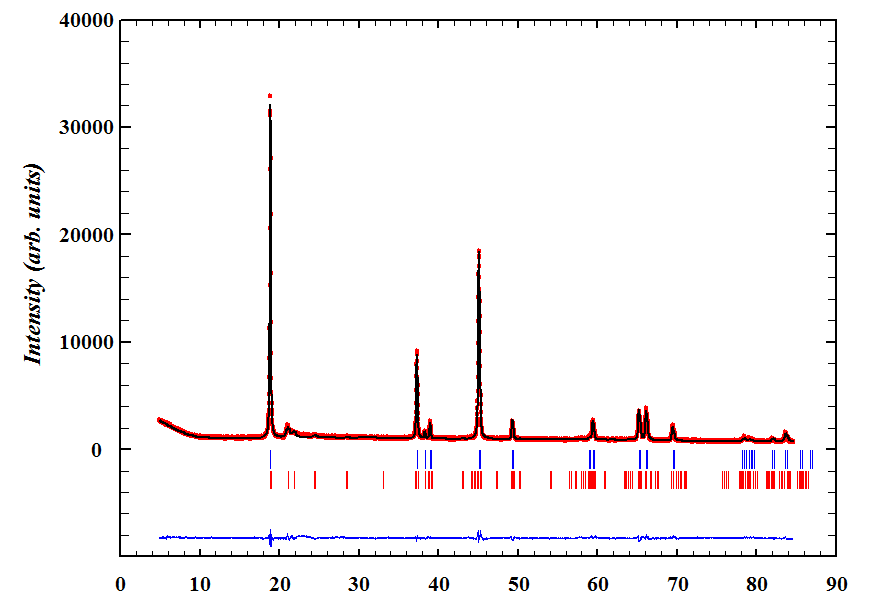

Fullprof精修-2

我还有几个小问题想请教您
Q1：这样的结果可以用在论文里了吗？因为在精修过程中有些参数的结果我觉着不是很合理
比如其中一个相的overall B-factor = 8.2495，有一个氧原子的Occ. >1
而书中讲
For inorganic ionic crystals and intermetallic compounds, the typical range of B's is ∼0.5 to ∼1 °A2; for other inorganic and many coordination compounds, B varies from ∼1to ∼3 °A2, while for organic and organometallic compounds and for solvent or other intercalated nonbonded molecules or atoms, this range extends from ∼3 to ∼10 °A2 or higher

Q2：我在精修背底函数时，有两个点总是报错

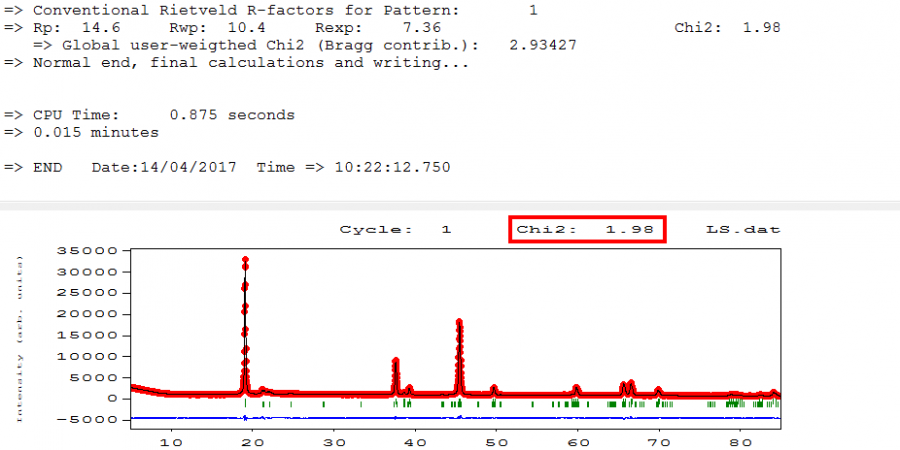

Fullprof精修-3
最后只好跳过它俩，想知道这是什么原因造成的？

还望老师不吝赐教
赞一下 回复此楼
13楼2017-04-14 09:39:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gyliu

铁杆木虫 (职业作家)
没必要修overall B-factor，你没有收集高角度数据。
赞一下 回复此楼
14楼2017-04-14 09:56:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Phys_Xu

木虫 (著名写手)
引用回帖:
14楼: Originally posted by gyliu at 2017-04-14 09:56:34
没必要修overall B-factor，你没有收集高角度数据。

谢谢老师的回复
那您觉得上述结果还能进一步改进吗？
还有哪些参数可以继续优化

发自小木虫Android客户端
赞一下 回复此楼
15楼2017-04-14 10:18:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Phys_Xu

木虫 (著名写手)
引用回帖:
14楼: Originally posted by gyliu at 2017-04-14 09:56:34
没必要修overall B-factor，你没有收集高角度数据。

附上pcr
COMM LS
! Files => DAT-file:       ,  PCR-file:
!Job Npr Nph Nba Nex Nsc Nor Dum Iwg Ilo Ias Res Ste Nre Cry Uni Cor Opt Aut
   0   5   2  56   0   0   0   1   0   0   0   0   0   0   0   0   0   1   1
!
!Ipr Ppl Ioc Mat Pcr Ls1 Ls2 Ls3 NLI Prf Ins Rpa Sym Hkl Fou Sho Ana
   0   0   1   0   1   0   4   0   0   3   0   0   0   0   0   0   0
!
! Lambda1  Lambda2    Ratio    Bkpos    Wdt    Cthm     muR   AsyLim   Rpolarz  2nd-muR -> Patt# 1
1.540560 1.544390  0.50000   40.000  8.0000  0.9100  0.0000    0.00    0.0000  0.0000
!
!NCY  Eps  R_at  R_an  R_pr  R_gl     Thmin       Step       Thmax    PSD    Sent0
10  0.10  1.00  1.00  1.00  1.00      5.0000   0.020000    84.9940   0.000   0.000
!
!2Theta/TOF/E(Kev)   Background  for Pattern#  1
         4.9708      2742.3479          0.00
         5.0903      2658.2227          0.00
         5.3293      2568.6494          0.00
         5.5682      2474.3931          0.00
         5.8072      2386.2505          0.00
         5.9267      2318.7856          0.00
         6.0462      2328.7063          0.00
         6.1657      2261.0325          0.00
         6.5242      2137.0227          0.00
         6.6436      2097.6892          0.00
         7.0021      1967.4176          0.00
         7.2411      1894.2937          0.00
         7.4801      1779.2649          0.00
         7.8386      1649.4076          0.00
         8.1970      1558.5264          0.00
         8.1970      1474.6753          0.00
         8.6750      1397.3662          0.00
         9.2724      1279.3457          0.00
         9.5114      1215.9115          0.00
         9.9894      1159.5005          0.00
        10.5868      1112.2031          0.00
        11.0648      1088.2694          0.00
        11.5427      1086.3837          0.00
        12.4987      1047.0481          0.00
        13.4546      1047.2646          0.00
        14.4105      1037.5216          0.00
        15.6054      1048.5413          0.00
        16.5613      1033.3513          0.00
        20.1460      1162.5930          0.00
        26.3595      1195.9867          0.00
        27.9129      1090.8087          0.00
        28.9883      1062.4138          0.00
        30.1832      1078.1713          0.00
        31.0197      1053.7354          0.00
        32.4535      1040.7638          0.00
        33.7679      1000.4552          0.00
        34.9628      1017.9417          0.00
        39.7424       973.8137          0.00
        41.0568       974.7866          0.00
        42.1322       940.7313          0.00
        42.8492       968.2036          0.00
        46.4339       949.5262          0.00
        47.6288       970.6572          0.00
        50.3771       903.9841          0.00
        52.1694       901.0518          0.00
        54.2007       869.2841          0.00
        56.2321       874.1157          0.00
        60.7727       903.9294          0.00
        62.3261       857.2297          0.00
        63.2820       855.0690          0.00
        67.3447       815.8856          0.00
        71.0489       780.4351          0.00
        73.0802       754.2133          0.00
        75.7090       737.4165          0.00
        80.1301       712.0745          0.00
        83.7148       698.0341          0.00
!
!
      13    !Number of refined parameters
!
!  Zero    Code    SyCos    Code   SySin    Code  Lambda     Code MORE ->Patt# 1
  0.00692   21.0  0.05881    0.0  0.40948    0.0 0.000000    0.00   0
!-------------------------------------------------------------------------------
!  Data for PHASE number:   1  ==> Current R_Bragg for Pattern#  1:     0.00
!-------------------------------------------------------------------------------
NCM
!
!Nat Dis Ang Pr1 Pr2 Pr3 Jbt Irf Isy Str Furth       ATZ    Nvk Npr More
   7   0   0 0.0 0.0 1.0   0   0   0   0   0        264.305   0   5   0
!
!
R -3 m                   <--Space group symbol
!Atom   Typ       X        Y        Z     Biso       Occ     In Fin N_t Spc /Codes
Li1    Li      0.00000  0.00000  0.00000  0.51209   0.08379   0   0   0    0
                  0.00     0.00     0.00     0.00      0.00
Co1    Co      0.00000  0.00000  0.50000  0.51209   0.01392   0   0   0    0
                  0.00     0.00     0.00     0.00      0.00
Ni1    Ni      0.00000  0.00000  0.50000  0.51209   0.02580   0   0   0    0
                  0.00     0.00     0.00     0.00      0.00
Mn1    Mn      0.00000  0.00000  0.50000  0.51209   0.02763   0   0   0    0
                  0.00     0.00     0.00     0.00      0.00
O1     O       0.00000  0.00000  0.24246  0.51209   0.17019   0   0   0    0
                  0.00     0.00     0.00     0.00      0.00
Li2    Li      0.00000  0.00000  0.50000  0.51209   0.01304   0   0   0    0
                  0.00     0.00     0.00     0.00      0.00
Ni2    Ni      0.00000  0.00000  0.00000  0.51209   0.00092   0   0   0    0
                  0.00     0.00     0.00     0.00      0.00
!-------> Profile Parameters for Pattern #  1
!  Scale        Shape1      Bov      Str1      Str2      Str3   Strain-Model
0.19676E-01   0.38384   0.51209   0.00000   0.00000   0.00000       0
    11.00000    51.000     0.000     0.000     0.000     0.000
!       U         V          W           X          Y        GauSiz   LorSiz Size-Model
   0.083345   0.008790   0.015798   0.003928   0.000000   0.000000   0.000000    0
      0.000      0.000    131.000      0.000      0.000      0.000      0.000
!     a          b         c        alpha      beta       gamma      #Cell Info
   2.824977   2.824977  14.097386  90.000000  90.000000 120.000000
   31.00000   31.00000   41.00000    0.00000    0.00000   31.00000
!  Pref1    Pref2      Asy1     Asy2     Asy3     Asy4
  0.00446  0.00000  0.00000  0.00000  0.00000  0.00000
     0.00     0.00     0.00     0.00     0.00     0.00
!-------------------------------------------------------------------------------
!  Data for PHASE number:   2  ==> Current R_Bragg for Pattern#  1:     0.00
!-------------------------------------------------------------------------------
LiMnO
!
!Nat Dis Ang Pr1 Pr2 Pr3 Jbt Irf Isy Str Furth       ATZ    Nvk Npr More
   6   0   0 0.0 0.0 1.0   0   0   0   0   0        228.470   0   5   0
!
!
C 1 2/m 1                <--Space group symbol
!Atom   Typ       X        Y        Z     Biso       Occ     In Fin N_t Spc /Codes
Mn1    Mn      0.00000  0.18210  0.00000  0.00000   0.29561   0   0   0    0
                  0.00     0.00     0.00     0.00      0.00
Li1    Li      0.00000  0.50000  0.00000  0.00000   0.40980   0   0   0    0
                  0.00     0.00     0.00     0.00      0.00
Li2    Li      0.00000  0.00000  0.50000  0.00000   0.16895   0   0   0    0
                  0.00     0.00     0.00     0.00      0.00
Li3    Li      0.00000  0.75360  0.50000  0.00000   0.65429   0   0   0    0
                  0.00     0.00     0.00     0.00      0.00
O1     O       0.16637  0.00000  0.19081  0.00000   0.45860   0   0   0    0
                  0.00     0.00     0.00     0.00      0.00
O2     O       0.25088  0.30420  0.22526  0.00000   1.01058   0   0   0    0
                  0.00     0.00     0.00     0.00      0.00
!-------> Profile Parameters for Pattern #  1
!  Scale        Shape1      Bov      Str1      Str2      Str3   Strain-Model
0.22405E-02   2.92197   8.24954   0.00000   0.00000   0.00000       0
    71.00000   111.000     0.000     0.000     0.000     0.000
!       U         V          W           X          Y        GauSiz   LorSiz Size-Model
   0.142283  -0.121206   0.037625  -0.033075   0.000000   0.000000   0.000000    0
      0.000      0.000    121.000      0.000      0.000      0.000      0.000
!     a          b         c        alpha      beta       gamma      #Cell Info
   4.921457   8.418997   4.977563  90.000000 109.250076  90.000000
   81.00000   91.00000  101.00000    0.00000   61.00000    0.00000
!  Pref1    Pref2      Asy1     Asy2     Asy3     Asy4
  0.15395  0.00000  0.00000  0.00000  0.00000  0.00000
     0.00     0.00     0.00     0.00     0.00     0.00
!  2Th1/TOF1    2Th2/TOF2  Pattern to plot
       5.000      84.994       1
赞一下 回复此楼
16楼2017-04-14 12:28:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 Phys_Xu 的主题更新
162/2返回列表上一页12
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
