[求助] 内部有多排小圆柱的管道可以画结构体网格吗 已有1人参与

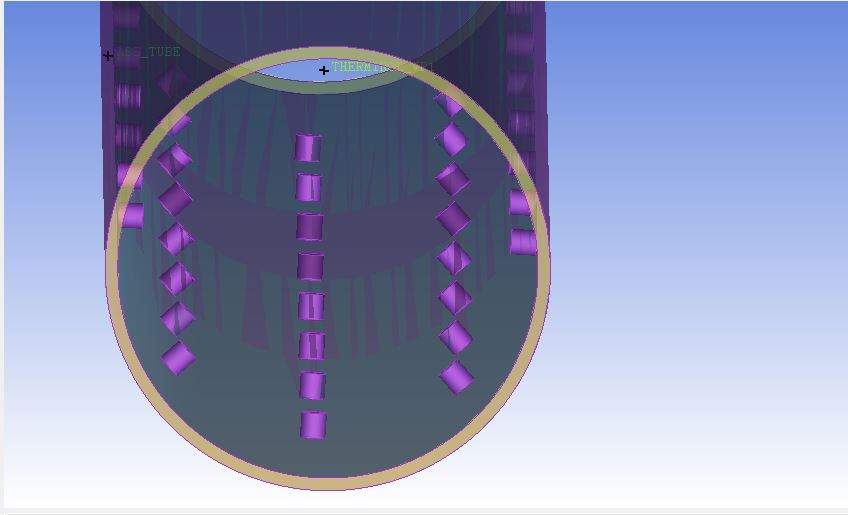

模型图如下
内部有多排小圆柱的管道可以画结构体网格吗
目前用非结构网格，但是质量不理想，不能达到0.2，不知道结构体网格行不行

有个想法，先给一个小圆柱画一个block，然后将这个block平移，旋转。
但是试了之后，发现关联还是需要一个一个做，工作量太大了

请问各位大神，有批量关联的方法没有；或者说，在平移、旋转block时，能不能把关联也带上

小弟现在这儿感谢了
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
我是一个粉刷匠
1楼 2017-04-11 17:11:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

stanstanne

银虫 (正式写手)
顶一个，期待热心的虫友
赞一下 回复此楼
我是一个粉刷匠
2楼2017-04-11 21:05:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1191550068

新虫 (初入文坛)
要不然在有小圆柱的地方用非结构，在中间用结构网格，然后把非结构的网格设置小一些看可不可以。

发自小木虫Android客户端
赞一下(1人) 回复此楼
3楼2017-04-11 23:02:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

stanstanne

银虫 (正式写手)
引用回帖:
3楼: Originally posted by 1191550068 at 2017-04-11 23:02:28
要不然在有小圆柱的地方用非结构，在中间用结构网格，然后把非结构的网格设置小一些看可不可以。

多谢你的回复，这是个思路，我先试试吧

这样的话，就是画混合网格，期待有一个好的网格质量
赞一下 回复此楼
我是一个粉刷匠
4楼2017-04-12 09:53:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

★ ★ ★
感谢参与，应助指数 +1
stanstanne: 金币+3, 多谢回复 2017-04-12 16:48:20
本帖仅楼主可见
赞一下
5楼2017-04-12 13:24:39
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

stanstanne

银虫 (正式写手)
引用回帖:
5楼: Originally posted by 芮阿芮 at 2017-04-12 13:24:39
看上去是周期的嘛，你周期处理啊

不是周期的，只有下壁面有，上壁面没有

看见大神很多次了，想问一下icem里面可以批量关联吗
赞一下 回复此楼
我是一个粉刷匠
6楼2017-04-12 16:43:05
