[求助] 管径选择问题 已有3人参与

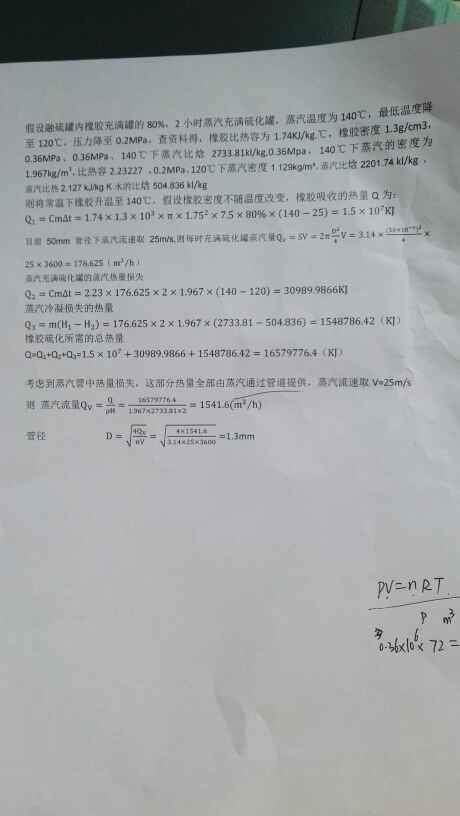

目前厂内从供汽车间到硫化罐的管道为50MM,供气量存在不足，想要将管径改大一点。改多大怎么算？硫化罐直径3.5m,高7.5m，用于橡胶改性，目前要2-3小时充满，从供气车间出来的蒸汽温度140℃，而到硫化罐的温度大概就只有100℃，压力大概只有2.5公斤，现想要确保硫化罐温度达到3.5公斤压力，140℃温度，需要多大的管径？我算了很久，算不对，不知道哪儿出问题了，求各位虫友帮助！

管径选择问题


发自小木虫Android客户端
回复此楼

» 猜你喜欢
选择比努力更重要
1楼 2017-04-11 16:02:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhaohuiyuan

金虫 (著名写手)

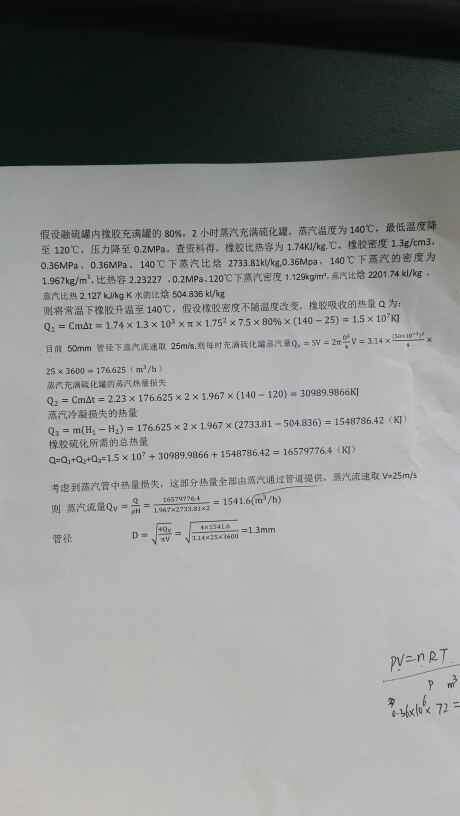

图片不清晰，重新发一张
管径选择问题-1



发自小木虫Android客户端
赞一下 回复此楼
选择比努力更重要
2楼2017-04-11 16:04:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

煦风_luan

专家顾问 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
zhaohuiyuan: 金币+10, 还是需要计算方面的帮助 2017-04-12 10:39:52
图片看不清，也不太清楚你的流程。

你两寸的管道，如果改成两寸半DN65，预计管道流量能提高一倍，改成3寸DN80流量能提高两倍以上。

你提到的蒸汽压力和温度的问题，除了改大管径外，做好设备和管道的保温也是一个比较好的减少能量配置降低的办法。
赞一下 回复此楼
个人为小企业提供免费的设计咨询甚至概念设计服务，只希望为提高国内的化工水平，减少三废污染出一点微薄之力。
3楼2017-04-11 22:23:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sdfg_0012

专家顾问 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
容器压力与进气管径无关。

发自小木虫Android客户端
赞一下 回复此楼
4楼2017-04-12 10:36:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhaohuiyuan

金虫 (著名写手)
引用回帖:
4楼: Originally posted by sdfg_0012 at 2017-04-12 10:36:32
容器压力与进气管径无关。

蒸汽流量小  到硫化罐的温度会降低  这样会影响到压力
赞一下 回复此楼
选择比努力更重要
5楼2017-04-12 10:39:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sdfg_0012

专家顾问 (著名写手)

【答案】应助回帖

引用回帖:
5楼: Originally posted by zhaohuiyuan at 2017-04-12 10:39:08
蒸汽流量小  到硫化罐的温度会降低  这样会影响到压力...

那么与其扩大管径不如想办法保温。由于压力损失，温度损失，不知道管道多长，不可能表压力不变地传递到容器。

发自小木虫Android客户端
赞一下 回复此楼
6楼2017-04-12 10:50:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wrgeng

专家顾问 (职业作家)
如果供应的蒸汽是140度，那么无论你用多大的管径，硫化罐也不可能达到140度，至少需要有20-30度的温差才可能呀。
不知我是否理解你的原意，
赞一下 回复此楼
7楼2017-04-13 19:50:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

彭涛1

木虫 (著名写手)
增加管道压力等级，提高蒸汽压力。入口加控制阀控制好蒸汽压力，硫化温度应该有一个控制范围。

发自小木虫IOS客户端
赞一下 回复此楼
在别人认可你之前，请先认可自己。。。
8楼2017-04-14 22:23:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
