[求助] ANSYS 接触应力分布 已有1人参与

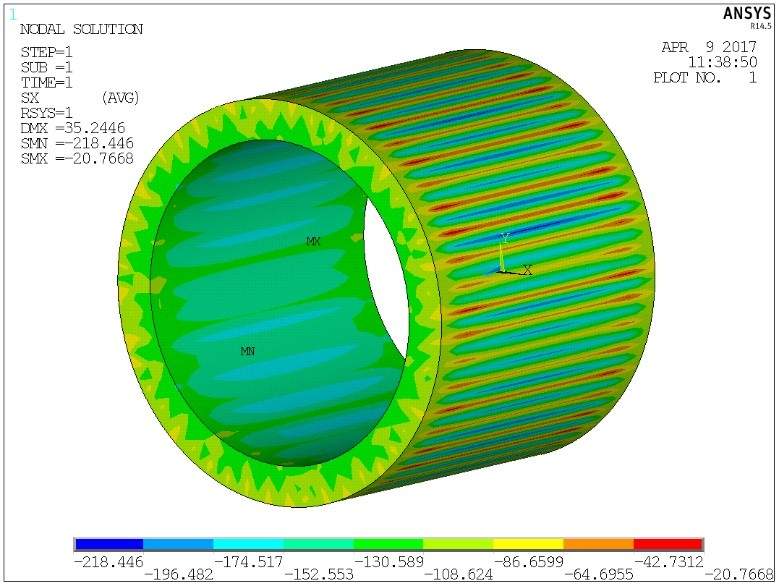

求助大神!!做套管接触分析,三个套管,内套筒与中间套筒过盈装配接触,外套筒与中间套筒标准接触;查看中间套筒应力分布,发现中间套筒外壁应力分布不均匀,直观看不太符合力学常识,如下图:(径向应力云图)。求大神帮忙分析。

ANSYS 接触应力分布
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
yan790272285: 金币+5, ★有帮助 2017-04-12 20:28:53
你的圆筒使用的是什么单元?如果使用四面体单元,很可能出现这种情况;如果使用六面体单元,应该不会出现这种情况。
  或者,把你的模型发上来看看。
2楼2017-04-10 07:45:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yan790272285

银虫 (小有名气)

引用回帖:
2楼: Originally posted by shgao20 at 2017-04-10 07:45:46
你的圆筒使用的是什么单元?如果使用四面体单元,很可能出现这种情况;如果使用六面体单元,应该不会出现这种情况。
  或者,把你的模型发上来看看。

使用的是实体185,划分都是六面体划分

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : solid185.txt
  • 2017-04-10 08:19:38, 4.23 K
3楼2017-04-10 08:19:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

braze1206

新虫 (著名写手)

4楼2017-08-25 06:41:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

其实,这个问题直接采用轴对称模型,做二维分析会简单很多,也不会出现你说的问题。
5楼2017-08-25 08:17:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

a5604680

新虫 (初入文坛)

我也在研究过盈配合,和间隙配合,留个联系方式,一起讨论讨论

发自小木虫IOS客户端
6楼2018-01-11 09:51:58
