[求助]
FLUENT流场模拟残差线前期收敛很快，后面曾锯齿状波动，收敛不到想要的精度。
|
|

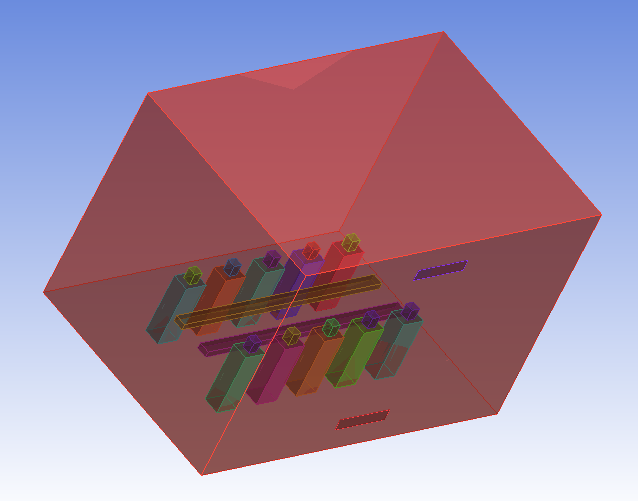

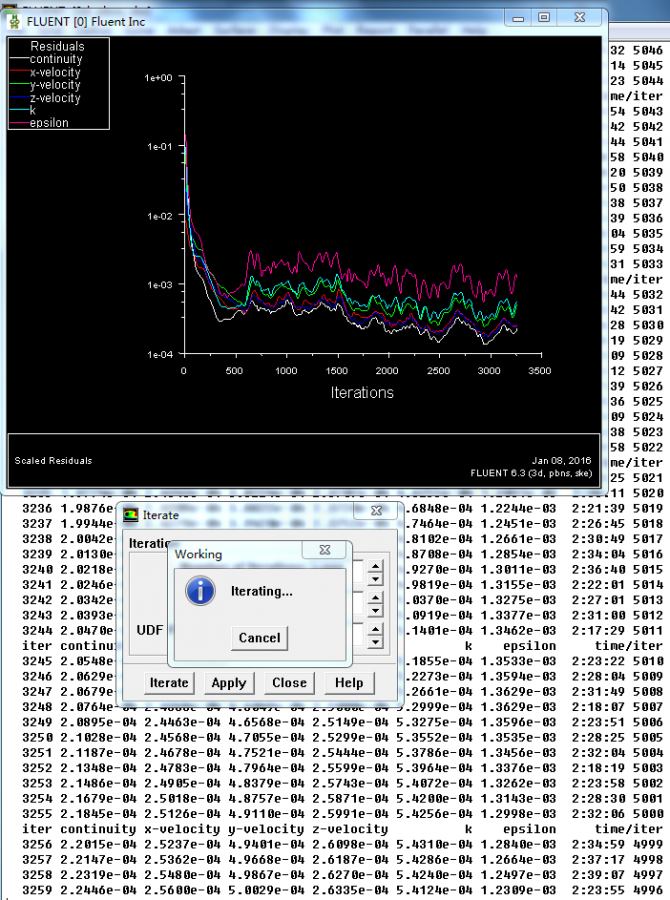

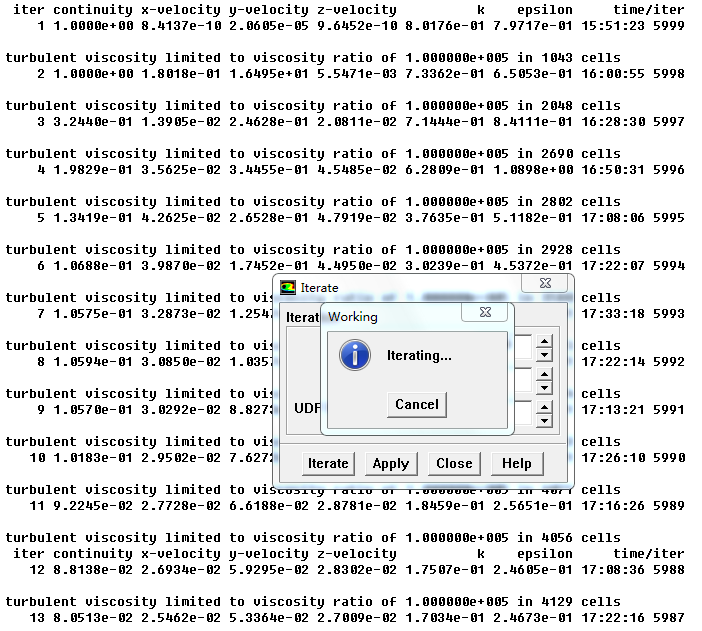

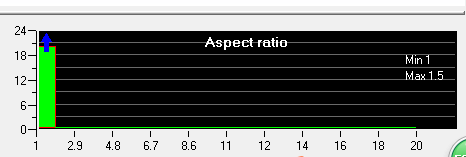

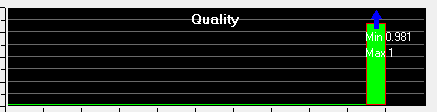

FLUENT做厂房流场模拟，厂房内有人和桌子实体，有送排风口各一个，厂房尺寸6000*4000*4000mm，送排风口尺寸200*1000mm，网格采用ICEM画的全结构化网格，人和桌子处分块设置网格全局最大尺寸60，其余部分设置网格全局最大尺寸100，交界面采用interface处理，网格质量和网格长宽比都是1，采用标准湍流模型和标准壁面函数，送风口设置速度入口，风速为3m/s，算得水力直径为333mm，湍流强度为3.9%，排风口设置outflow，采用SIMPLEC算法和二阶迎风格式，残差线前期收敛很快，后面曾锯齿状波动，收敛不到想要的精度。 PS:将排风口设为压力出口时，残差线一样波动不收敛；后将整体网格全部改为全局最大尺寸60，其他湍流模型和边界条件不变，报湍流比问题。  9.png  5.png  2.png  7.png  1.png |
回复此楼» 猜你喜欢
国社科又开始会评了，不知道这次命运如何
已经有12人回复
-
麻烦专家们看看评委们的意见（F口面上）
已经有13人回复
-
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有4人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有6人回复
-
为什么资助数各大高校都创新高，自己申请怎么就这么难
已经有15人回复
-
科研人应该花精力去思考如何解决问题，而不是去凝练问题
已经有14人回复
-
要骂人了，新模版改版就是要淡化问题凝练这种虚的东西，结果有个评委还在说凝练得不够
已经有17人回复
-
基金系统什么内容也没有
已经有10人回复
-
学科评审组评审是指会评吗？
已经有5人回复
-
面上函评意见出来了，像什么等级？
已经有17人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- fluent温度场模拟
已经有3人回复
- fluent烟气轮机流场模拟
已经有0人回复
- fluent流场模拟
已经有3人回复
- Fluent流场模拟
已经有3人回复
- 使用fluent进行风机内部流场模拟
已经有0人回复
- fluent模拟三维喷嘴外部流场
已经有2人回复
- 离心泵流场Fluent模拟教程
已经有70人回复
- fluent大涡模拟流场初始值瞬态化
已经有3人回复
stanstanne
银虫 (正式写手)
- 应助: 6 (幼儿园)
- 金币: 557.1
- 散金: 88
- 红花: 14
- 帖子: 407
- 在线: 130.8小时
- 虫号: 4197453
- 注册: 2015-11-05
- 性别: GG
- 专业: 流体力学
2楼2017-04-08 19:52:47
3楼2017-04-09 08:18:56
4楼2017-04-09 08:29:05
stanstanne
银虫 (正式写手)
- 应助: 6 (幼儿园)
- 金币: 557.1
- 散金: 88
- 红花: 14
- 帖子: 407
- 在线: 130.8小时
- 虫号: 4197453
- 注册: 2015-11-05
- 性别: GG
- 专业: 流体力学
5楼2017-04-09 12:41:08
|
网格文件已经上传，麻烦兄弟帮忙跑一下，边界条件设置都在1楼，谢谢。 |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : fluent-D40-U100.rar
2017-04-09 16:19:04, 11.93 M
6楼2017-04-09 16:19:41
不锈钢菜刀
木虫 (小有名气)
- 应助: 10 (幼儿园)
- 金币: 1942.1
- 散金: 1429
- 红花: 2
- 帖子: 285
- 在线: 165.6小时
- 虫号: 3227037
- 注册: 2014-05-22
- 专业: 计算机网络
7楼2017-05-05 19:27:12
