| 查看: 529 | 回复: 1 | ||
[求助]
原奥氏体晶界腐蚀 已有1人参与
|
|
各位大神，本人现在腐蚀一个中碳耐磨钢的原奥氏体晶界，钢种成分C0.42，Si1.4，Mn1.5，Cr1.6，Mo0.35，V0.1，以及少量稀土，热处理状态为调制状态，即860-880℃淬火，500℃回火，用苦味酸加海鸥洗头膏和氯化铜加热腐蚀，晶界没出来，苦味酸加十二烷基苯磺酸也没出来，跪求各位大神，有没有好的腐蚀方法，多谢！！！ @comma 发自小木虫Android客户端 |
回复此楼» 猜你喜欢
拟解决的关键科学问题还要不要写
已经有8人回复
-
请教限项目规定
已经有5人回复
-
最失望的一年
已经有16人回复
-
存款400万可以在学校里躺平吗
已经有33人回复
-
求助一下有机合成大神
已经有3人回复
-
求推荐英文EI期刊
已经有5人回复
-
26申博
已经有3人回复
-
基金委咋了？2026年的指南还没有出来？
已经有10人回复
-
基金申报
已经有6人回复
-
疑惑？
已经有5人回复
dickliu7
铁杆木虫 (著名写手)
- MM-EPI: 1
- 应助: 559 (博士)
- 金币: 6177.4
- 红花: 82
- 帖子: 1139
- 在线: 299.5小时
- 虫号: 1651509
- 注册: 2012-02-28
- 专业: 金属结构材料

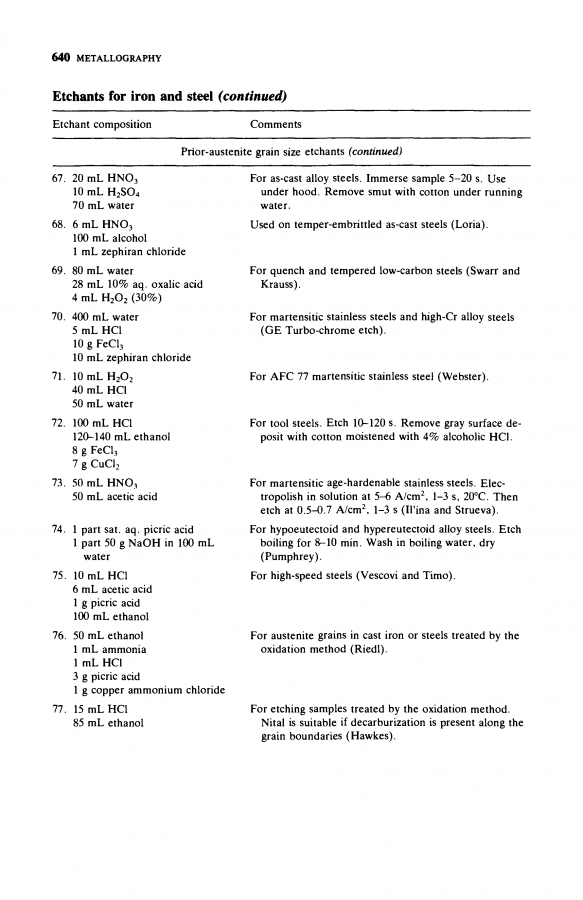

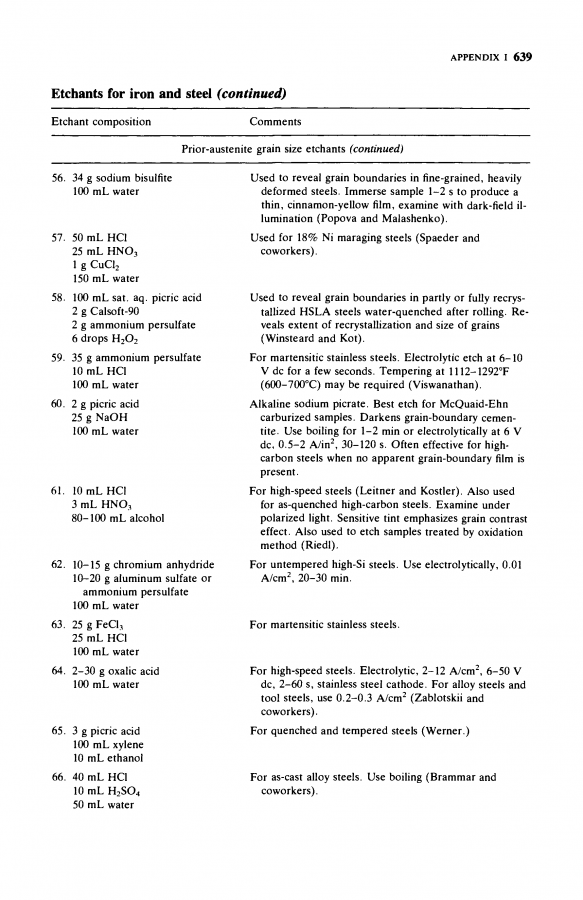

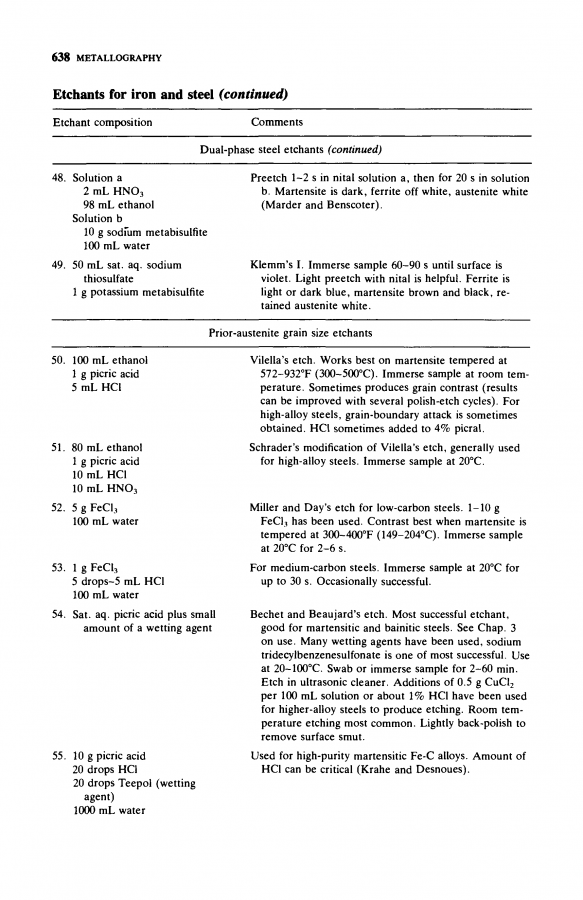

2楼2017-04-08 18:16:24
