[交流] ICEM CFD结构化网格画边界层的方法

最近画了一些边界层网格，总结了两种方法，供大家参考，希望看帖的虫友做补充或者深入一下

1. 一些节点分布律本身可以设置边界节点，比如biexponetial，exponential1，exponential1，Geometric等。

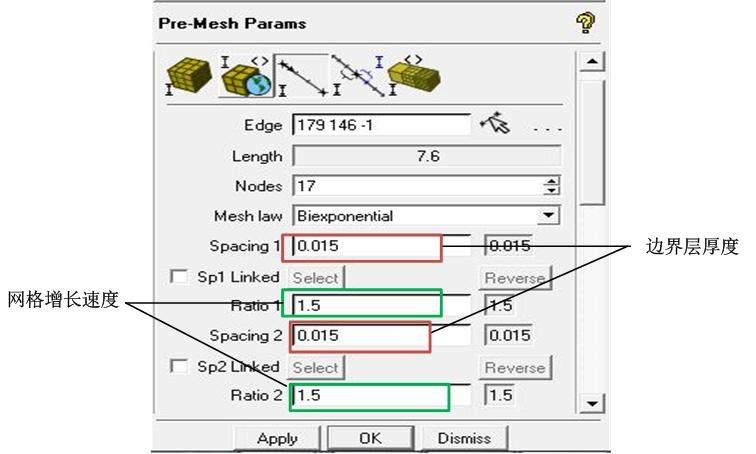

下面以biexponetial举个例子：
ICEM CFD结构化网格画边界层的方法

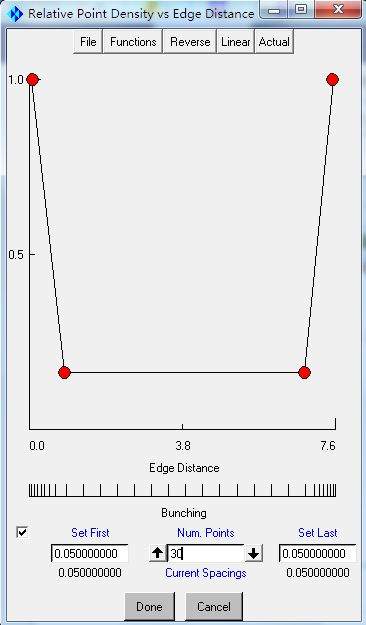

2. Mesh law最下方有个选项叫做From-Mesh，点开，可以自己随意设置节点分布规律，如下图。图中小红点可以自己添加，试一下就知道了，很好玩。你可以把创建的小红点上下左右移动，下图是一个例子。
ICEM CFD结构化网格画边界层的方法-1

欢迎大家讨论和提出意见
回复此楼

» 收录本帖的淘帖专辑推荐

ICEM CFD非结构体网格

» 猜你喜欢
1楼 2017-04-07 21:57:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dwstudy8891

新虫 (初入文坛)
★
stanstanne(金币+1): 谢谢参与
楼主，这样可以设置出边界层，但是长宽比很难控制，按这方法一设置边界层，网格质量肯定很差

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-04-09 09:35:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

stanstanne

银虫 (正式写手)
引用回帖:
3楼: Originally posted by dwstudy8891 at 2017-04-09 09:35:36
楼主，这样可以设置出边界层，但是长宽比很难控制，按这方法一设置边界层，网格质量肯定很差

有边界层的话，长宽比本来就比较大，除非整体加密。网格质量还可以，quality能到0.7以上。

能分享一下你画边界层网格的经验不
赞一下 回复此楼
4楼2017-04-09 11:03:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dwstudy8891

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by stanstanne at 2017-04-09 11:03:46
有边界层的话，长宽比本来就比较大，除非整体加密。网格质量还可以，quality能到0.7以上。

能分享一下你画边界层网格的经验不...

我也刚入门，这个问题一直没解决

发自小木虫Android客户端
赞一下 回复此楼
5楼2017-04-09 12:03:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

stanstanne

银虫 (正式写手)
引用回帖:
5楼: Originally posted by dwstudy8891 at 2017-04-09 12:03:03
我也刚入门，这个问题一直没解决
...

好吧
回复此楼
6楼2017-04-09 14:38:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

吃穷你

新虫 (初入文坛)
★
stanstanne(金币+1): 谢谢参与
我想问一下，space1应该指的是第一层网格到端点的高度，而不是边界层网格厚度吧
赞一下 回复此楼
8楼2020-12-07 20:00:41
