| 查看: 2412 | 回复: 3 | ||
zeb290647296木虫 (正式写手)
|
[求助]
求助DPM模型冲蚀计算中单向耦合和多项耦合问题。
|
|
使用稳态计算的时候，采取单向耦合法，计算完流场后再打开DPM模型中的erosion，然后初始化中点击Reset DPM course，track颗粒，然后显示冲蚀云图就出来了。 但是一开始改成瞬态计算流场，之后操作一样，就没办法显示这个结果了，而且在track颗粒的时候，数量都不显示。 大家有谁做过瞬态下的单项耦合冲蚀计算？谢谢 |
回复此楼» 猜你喜欢
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有8人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有5人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有8人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有11人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有11人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有8人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有10人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有12人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有8人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有10人回复
lshwanbb
木虫 (正式写手)
- 应助: 0 (幼儿园)
- 金币: 1445.4
- 散金: 84
- 红花: 3
- 帖子: 368
- 在线: 124.3小时
- 虫号: 2579791
- 注册: 2013-08-03
- 专业: 金属材料表面科学与工程
|
兄弟，我是西交材料学院的，我算颗粒在等离子射流中的运动，CFD-post可以很好的处理DOM 模型计算的结果， 想想问一下你TECPLOT如何实现处理颗粒的数据。http://muchong.com/t-11471180-1 |
2楼2017-07-06 19:33:32
zeb290647296
木虫 (正式写手)
- 应助: 13 (小学生)
- 金币: 2454.9
- 散金: 619
- 红花: 15
- 沙发: 1
- 帖子: 551
- 在线: 85.2小时
- 虫号: 3956514
- 注册: 2015-07-06
- 性别: GG
- 专业: 多相流热物理学
3楼2017-07-10 10:23:54
lshwanbb
木虫 (正式写手)
- 应助: 0 (幼儿园)
- 金币: 1445.4
- 散金: 84
- 红花: 3
- 帖子: 368
- 在线: 124.3小时
- 虫号: 2579791
- 注册: 2013-08-03
- 专业: 金属材料表面科学与工程
|

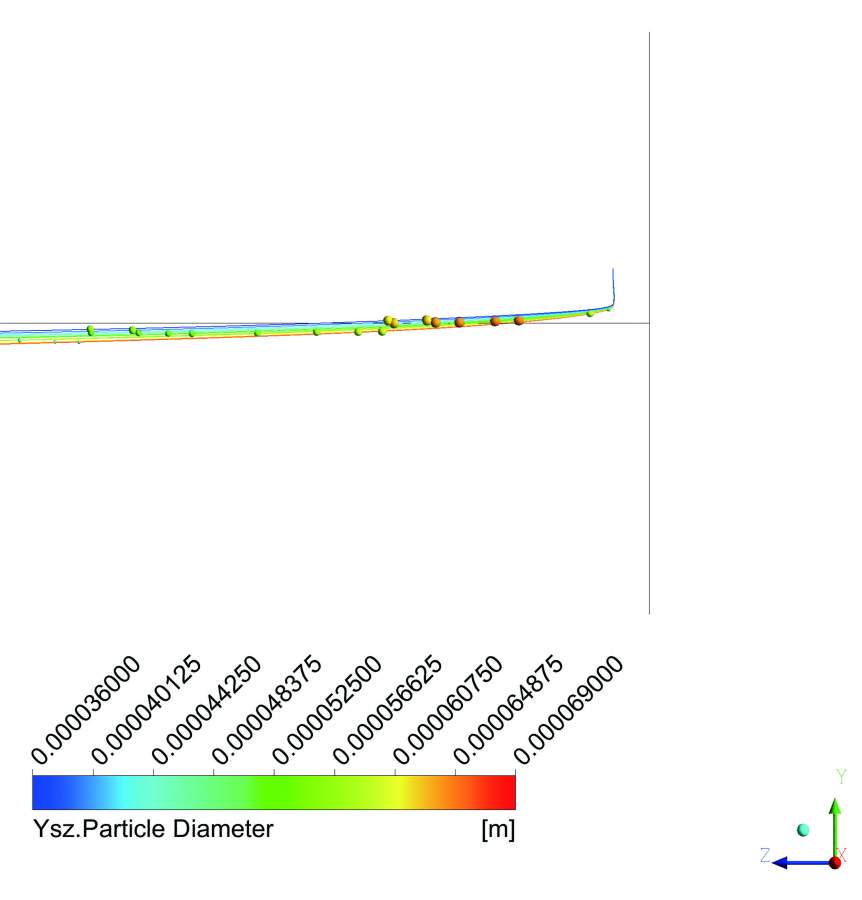

我给作者写了一封信，他是这么回复的 we are using Tecplot software in order to postprocess our results. In this software, you can define new zones and slices, extract data in a specific area, take average and so on. When you have particles and droplets, you should work with Scatter option in the software. 我试了一天还是没有成功，contour没法添加DPM轨迹在TECPLOT中，希望有缘人看到可以试一下啊，成功了告诉大家。 在CFD-POST中 没法实现球形的，线还是存在，目前最多做到的这个程度，没法实现逼真的颗粒运动轨迹，包含温度、粒径分布。我下个你说的软件试一下。  3D-DPM-particle-dimater-in-distrubution.jpg |
4楼2017-07-10 16:31:14
