[求助] 折磨我的交流阻抗图分析

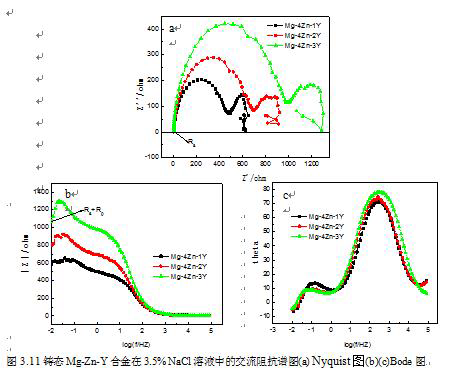

求助，帮我看看，我的交流阻抗谱中，高频，中频，低频都有没有什么弧，我觉得有高频一个容抗弧，中频一个容抗弧，低频有一个感抗弧，体系为镁合金在氯化钠溶液！第一次发帖，恳请，大家帮帮忙！万分感谢！

折磨我的交流阻抗图分析


@louderbe 发自小木虫IOS客户端
回复此楼

» 猜你喜欢
1楼 2017-04-07 14:07:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Mr.LiuQj

新虫 (初入文坛)
看你图中的相位角变化，很明显是有三个环的。中频和低频的非常明显，高频的那个环没有完全出现，可能是你扫的频率范围不够。你扫的范围应该是200KHZ到10mHZ吧？这个结果是可以的(不过文章中你要引文献说明是因为设置的范围不够)，如果你不满意可以把频率范围扩大再检测一次。个人观点。
赞一下 回复此楼
2楼2017-04-13 15:24:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

summermumu

金虫 (小有名气)
高频应该有一个很小的弧，可以把频率稍微扩大下验证下，10的7次方Hz左右应该能出全
中频段有个很大的容抗弧，黑红绿应该是随着你Zn的含量增多而增大吧？
低频因为镁合金易腐蚀，所以出了一个小的感抗，应该是腐蚀产物脱附引起的！
个人意见，哈哈，一起交流交流！
赞一下 回复此楼
3楼2017-05-24 22:58:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
