应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 化学电源 » 锂硫电池正极滴加电解液后褶皱
371/1返回列表
查看: 4163  |  回复: 36
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

訫殇

新虫 (初入文坛)

[交流] 锂硫电池正极滴加电解液后褶皱

碳硫46热复合，乙炔黑，pvdf 比例8:1:1，磁力搅拌，涂敷150厚，60真空过夜，滴加电解液后马上出现褶皱现象，做了几批都是，求解可能原因！

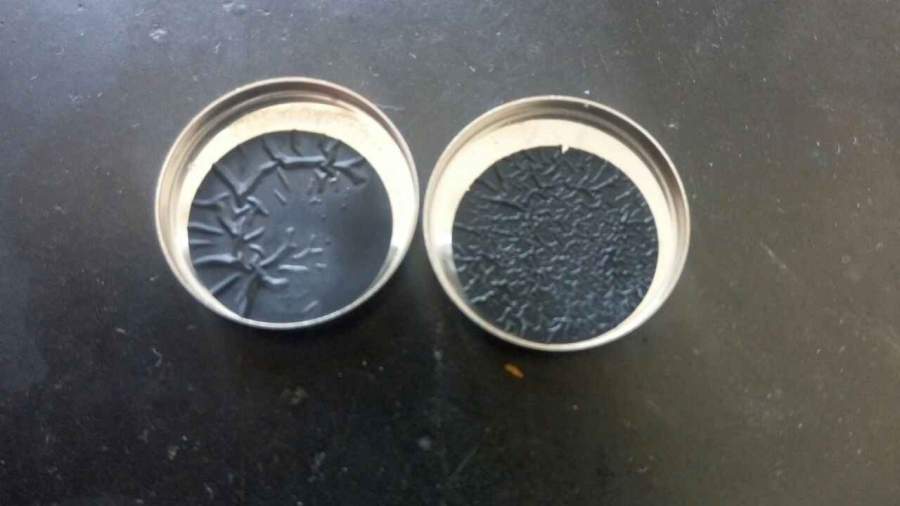

锂硫电池正极滴加电解液后褶皱


发自小木虫Android客户端
回复此楼

» 收录本帖的淘帖专辑推荐

锂离子电池 锂电专辑

» 本帖已获得的红花（最新10朵）

筱苜虫

» 猜你喜欢
1楼 2017-04-06 16:02:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

清远常山

铜虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
就情况分析：1.密实度不高，吸电解液后溶胀；2.粘结剂比例偏低，未粘结。建议涂完极片进行压实，或者提高粘结剂比例，可以试一试，

发自小木虫Android客户端
赞一下(1人) 回复此楼
20楼2017-04-06 17:06:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

訫殇

新虫 (初入文坛)
引用回帖:
20楼: Originally posted by 清远常山 at 2017-04-06 17:06:10
就情况分析：1.密实度不高，吸电解液后溶胀；2.粘结剂比例偏低，未粘结。建议涂完极片进行压实，或者提高粘结剂比例，可以试一试，

忘了写了，干燥完5mpa 压了一下，总算有个实际的建议了，谢谢，是不是可以刮的厚一点呢？

发自小木虫Android客户端
赞一下(1人) 回复此楼
21楼2017-04-06 23:38:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

訫殇

新虫 (初入文坛)
引用回帖:
31楼: Originally posted by 焚魂 at 2017-04-22 06:39:49
炭含量太高(密度太低)和涂覆厚度太高，导致粘附力不够。
提高粘结剂的量，降低厚度，或者降低活性物质炭含量都可以解决这个问题。

首先谢谢你，你们一般涂多厚呢，我现在的载硫量每平方厘米只有一毫克多，再薄是不是负载量太低了？最近排除了原料问题，但是同一个片上切的的极片有的会褶有的不会褶，表示非常费解，我试试减小碳含量试试，谢谢你的建议！

发自小木虫Android客户端
赞一下(1人) 回复此楼
33楼2017-04-22 16:59:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

程大猪

禁虫 (知名作家)
★
訫殇(金币+2): 谢谢参与
本帖内容被屏蔽
10楼2017-04-06 16:48:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

程大猪

禁虫 (知名作家)
★
訫殇(金币+2): 谢谢参与
本帖内容被屏蔽
11楼2017-04-06 16:48:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

戈登

禁虫 (知名作家)
★
訫殇(金币+2): 谢谢参与
本帖内容被屏蔽
17楼2017-04-06 16:53:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leader_zhao

木虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
把涂度量提升到200或者300试一试。另外，极片干燥温度可以再高一些，真空烘箱是指的负压后保持不变然后干燥，还是真空泵一直抽真空？一般实验室都是前者，自我感觉负压烘干效果还不如用鼓风干燥。如果两者调试后依然没有改变，建议怀疑一下PVDF有问题。
赞一下 回复此楼
22楼2017-04-07 00:29:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hwl610738915

金虫 (小有名气)
涂在什么上面？

发自小木虫Android客户端
回复此楼
23楼2017-04-07 14:20:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

訫殇

新虫 (初入文坛)
引用回帖:
23楼: Originally posted by hwl610738915 at 2017-04-07 14:20:13
涂在什么上面？

就是普通的单面光铝箔

发自小木虫Android客户端
赞一下 回复此楼
24楼2017-04-08 16:42:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

訫殇

新虫 (初入文坛)
引用回帖:
22楼: Originally posted by leader_zhao at 2017-04-07 00:29:18
把涂度量提升到200或者300试一试。另外，极片干燥温度可以再高一些，真空烘箱是指的负压后保持不变然后干燥，还是真空泵一直抽真空？一般实验室都是前者，自我感觉负压烘干效果还不如用鼓风干燥。如果两者调试后依然 ...

调到200试了下也没有改善，我再试试

发自小木虫Android客户端
赞一下 回复此楼
25楼2017-04-08 16:43:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

訫殇

新虫 (初入文坛)
引用回帖:
22楼: Originally posted by leader_zhao at 2017-04-07 00:29:18
把涂度量提升到200或者300试一试。另外，极片干燥温度可以再高一些，真空烘箱是指的负压后保持不变然后干燥，还是真空泵一直抽真空？一般实验室都是前者，自我感觉负压烘干效果还不如用鼓风干燥。如果两者调试后依然 ...

谢谢！

发自小木虫Android客户端
回复此楼
26楼2017-04-08 16:43:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

等风来—风筝

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
建议130度鼓风干燥，压实一下，真空80度再烘烤一遍，环境湿度尽量控制一下！1多试不同的压实，估计压实小了！2粘接剂和拉浆粘度看看有问题没！3能做水性负极不？

发自小木虫IOS客户端
赞一下 回复此楼
28楼2017-04-10 21:53:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

訫殇

新虫 (初入文坛)
引用回帖:
28楼: Originally posted by 等风来—风筝 at 2017-04-10 21:53:20
建议130度鼓风干燥，压实一下，真空80度再烘烤一遍，环境湿度尽量控制一下！1多试不同的压实，估计压实小了！2粘接剂和拉浆粘度看看有问题没！3能做水性负极不？

锂硫130°有点高吧，我没尝试过水性负极，一般做半电池，负极直接锂片了

发自小木虫Android客户端
赞一下 回复此楼
29楼2017-04-11 11:38:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

焚魂

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
炭含量太高(密度太低)和涂覆厚度太高，导致粘附力不够。
提高粘结剂的量，降低厚度，或者降低活性物质炭含量都可以解决这个问题。

发自小木虫Android客户端
赞一下 回复此楼
31楼2017-04-22 06:39:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Lean骥

铁虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
没涂过这么厚的，不过你要注意一下涂料的粘度，还有就是最好自然干燥好后再进行真空干燥。
原因应该是相分离吗？或者是两个碳之间有什么关系，感觉像是纸吸潮之后变皱的感觉，应该是碳的问题
赞一下 回复此楼
32楼2017-04-22 14:33:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

訫殇

新虫 (初入文坛)
引用回帖:
32楼: Originally posted by Lean骥 at 2017-04-22 14:33:04
没涂过这么厚的，不过你要注意一下涂料的粘度，还有就是最好自然干燥好后再进行真空干燥。
原因应该是相分离吗？或者是两个碳之间有什么关系，感觉像是纸吸潮之后变皱的感觉，应该是碳的问题

不知道你们涂多厚呢。我一般先在鼓风干燥，然后再真空干燥，你说的相分离我不是太懂，压力现在就是5mpa，高了常边缘褶皱爆皮，谢谢你的意见，希望多讨论，理不辩不明，避免在这种工艺基础上花费过多时间

发自小木虫Android客户端
赞一下 回复此楼
34楼2017-04-22 17:04:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rogerwc

木虫 (正式写手)
个人认为是极片粘结性不好。
赞一下 回复此楼
35楼2017-04-28 09:33:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

筱苜虫

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
送红花一朵
楼主  我想问下一您的这个问题解决了嘛？如果解决了最后问题出在哪？  小弟最近涂膜后的电极片跟您的情况一模一样，是锂电方面，求楼主看到回复我一下   谢谢了
赞一下 回复此楼
36楼2018-10-15 17:22:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

半简体

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
锂硫不要压吧，你试试不压，而且我锂硫都是刮100 的，你们的载硫量好高，我的每平方厘米只有0.24多，你们做电池是怎么个比例，放多少活性物质的？
赞一下 回复此楼
37楼2018-10-23 14:35:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
gengxin602楼
2017-04-06 16:18   回复
訫殇(金币+2): 谢谢参与
祝福
chentao3楼
2017-04-06 16:44   回复
訫殇(金币+2): 谢谢参与
chentao4楼
2017-04-06 16:44   回复
訫殇(金币+2): 谢谢参与
chentao5楼
2017-04-06 16:44   回复
訫殇(金币+2): 谢谢参与
chentao6楼
2017-04-06 16:45   回复
激荡风雷7楼
2017-04-06 16:47   回复
訫殇(金币+2): 谢谢参与
顶 发自小木虫Android客户端
程大猪8楼
2017-04-06 16:48   回复
訫殇(金币+2): 谢谢参与
^_^ 发自小木虫IOS客户端
spc089楼
2017-04-06 16:48   回复
訫殇(金币+2): 谢谢参与
祝福
spc0812楼
2017-04-06 16:49   回复
訫殇(金币+2): 谢谢参与
spc0813楼
2017-04-06 16:49   回复
訫殇(金币+2): 谢谢参与
纳米材料75314楼
2017-04-06 16:49   回复
訫殇(金币+2): 谢谢参与
纳米材料75315楼
2017-04-06 16:50   回复
訫殇(金币+2): 谢谢参与
纳米材料75316楼
2017-04-06 16:50   回复
訫殇(金币+2): 谢谢参与
zhaoyue_edu18楼
2017-04-06 16:53   回复
爱霞永恒19楼
2017-04-06 16:55   回复
wangliliaoao27楼
2017-04-08 16:58   回复
vsinpore30楼
2017-04-22 06:05   回复
相关版块跳转 我要订阅楼主 訫殇 的主题更新
371/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[硕博家园] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +4 2rKfVQg2jQww 2026-11-06 5/250 2026-11-07 17:23 by Xc2FxHsHkBNc
[教师之家] 售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急 +4 5sJFDKp2kwuI 2026-11-06 6/300 2026-11-07 15:44 by Xc2FxHsHkBNc
[教师之家] 延安大学回应“副教授留绝笔信”：确已离世，正核实举报内容 +3 yexuqing 2026-11-04 5/250 2026-11-07 13:22 by 苏东坡二世
[公派出国] 售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急 +8 ncTVBM6AOJHF 2026-11-04 23/1150 2026-11-07 06:49 by Equinoxhua
[考研] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +4 ELBZ6WwEaRj6 2026-11-05 7/350 2026-11-06 16:43 by 5sJFDKp2kwuI
[考博] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +6 ELBZ6WwEaRj6 2026-11-04 14/700 2026-11-06 16:32 by 5sJFDKp2kwuI
[考研] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +5 ELBZ6WwEaRj6 2026-11-04 10/500 2026-11-06 16:23 by 5sJFDKp2kwuI
[公派出国] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +6 ttH3f1oA6ace 2026-11-04 12/600 2026-11-06 16:10 by 5sJFDKp2kwuI
[公派出国] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +6 ncTVBM6AOJHF 2026-11-04 15/750 2026-11-06 13:49 by BkA9Bi5cMhkD
[硕博家园] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +6 ncTVBM6AOJHF 2026-11-04 11/550 2026-11-06 13:47 by BkA9Bi5cMhkD
[考研] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +5 ELBZ6WwEaRj6 2026-11-05 10/500 2026-11-06 12:32 by BkA9Bi5cMhkD
[考研] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +3 ELBZ6WwEaRj6 2026-11-04 10/500 2026-11-06 05:32 by qL1cU46YIdK0
[硕博家园] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +3 ELBZ6WwEaRj6 2026-11-04 12/600 2026-11-06 05:32 by qL1cU46YIdK0
[考研] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +4 ttH3f1oA6ace 2026-11-04 14/700 2026-11-06 05:11 by qL1cU46YIdK0
[考博] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +4 kvewwGtKktqB 2026-11-04 11/550 2026-11-06 05:10 by qL1cU46YIdK0
[公派出国] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +3 ELBZ6WwEaRj6 2026-11-04 9/450 2026-11-06 02:15 by qL1cU46YIdK0
[考博] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +4 ttH3f1oA6ace 2026-11-04 7/350 2026-11-06 02:13 by qL1cU46YIdK0
[考研] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +4 ttH3f1oA6ace 2026-11-04 10/500 2026-11-06 02:04 by qL1cU46YIdK0
[教师之家] 售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急 +4 ncTVBM6AOJHF 2026-11-04 12/600 2026-11-05 11:10 by PYZmcHr5kSaq
[基金申请] 各位基础老师们，看完中央《从严治党》的决定后，对学术界更加有信心了吧 +5 iaeyuan 2026-11-01 5/250 2026-11-04 14:43 by jinchengzi
信息提示
关闭
请填处理意见
关闭
