[求助] ANSYS电流载荷施加方向 已有1人参与

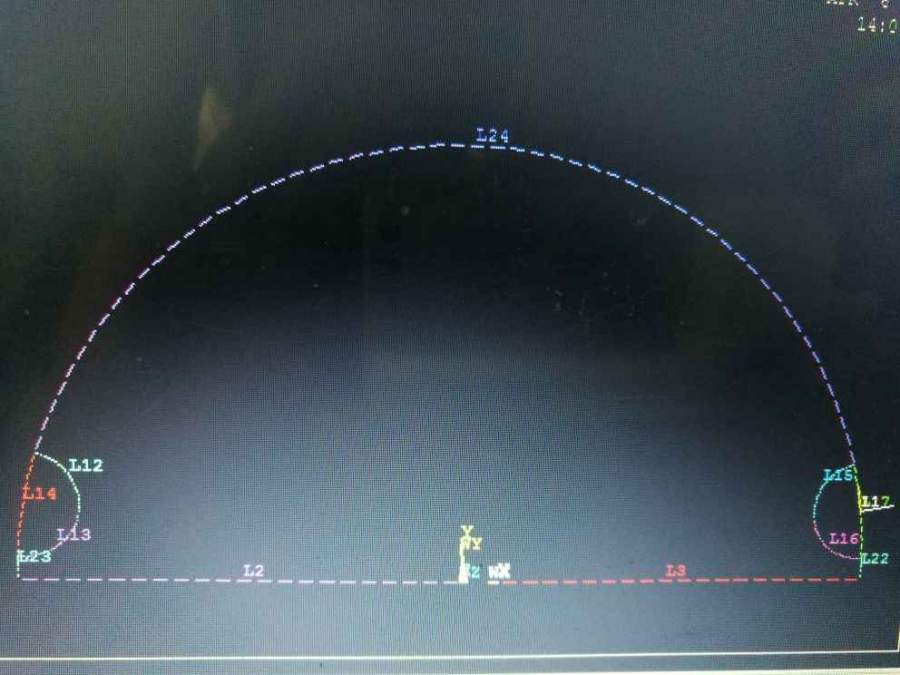

如图，原本电流载荷方向默认水平向右，我想要在圆弧线15，16上添加指向原点圆心的电流，该怎么做？求各位大神指点。

ANSYS电流载荷施加方向


ANSYS电流载荷施加方向-1


@wuming524 发自小木虫Android客户端
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-04-06 14:13:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyaobo0509

专家顾问 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
节点默认坐标系为全局坐标系，因此施加到节点上的载荷也是在全局坐标系下。若要载荷指向圆心，可以参考下面两步实现：

1.在圆弧15.16圆心处定义局部柱坐标系（CLOCAL、WPCSYS等命令可用于定义局部坐标）；

2.将圆弧15.16上节点的节点坐标系修改到刚才定义的局部柱坐标系（NROTAT命令）
赞一下 回复此楼
2楼2017-04-06 17:59:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小木恋

新虫 (初入文坛)
使用nrotat命令显示“NROTAT is not a recognized SOLUTION command, abbreviation, or macro. This command will be ignord.”

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-04-06 20:50:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liyaobo0509

专家顾问 (著名写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by 小木恋 at 2017-04-06 20:50:20
使用nrotat命令显示“NROTAT is not a recognized SOLUTION command, abbreviation, or macro. This command will be ignord.”

NROTAT命令只能用于前处理器（/prep7），应该是你用在求解部分时程序提示不识别该命令。

对应GUI: Main Menu > Preprocessor > Modeling > Move / Modify > RotateNode > To Active CS
赞一下 回复此楼
4楼2017-04-06 22:31:17
