Ansys怎么设置刚柔接触？ 已有2人参与
|
| 我查资料说是使用pilot node，但不知道应该怎么使用，求告知。 |
回复此楼» 猜你喜欢
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有6人回复
-
售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急
已经有9人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有5人回复
-
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有9人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有8人回复
-
国社科又开始会评了，不知道这次命运如何
已经有14人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有8人回复
-
麻烦专家们看看评委们的意见（F口面上）
已经有13人回复
-
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有4人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有6人回复
liyaobo0509
专家顾问 (著名写手)
-
专家经验: +353 - 应助: 214 (大学生)
- 金币: 8142.8
- 散金: 288
- 红花: 64
- 沙发: 4
- 帖子: 1838
- 在线: 480.5小时
- 虫号: 911339
- 注册: 2009-11-24
- 性别: GG
- 专业: 机械工程
- 管辖: 仿真模拟
2楼2017-04-06 14:37:09
3楼2017-04-06 14:45:52
4楼2017-04-06 14:50:36
李晨奇
木虫 (正式写手)
- 应助: 0 (幼儿园)
- 金币: 1428.8
- 散金: 143
- 红花: 2
- 帖子: 439
- 在线: 61.2小时
- 虫号: 2099907
- 注册: 2012-11-01
- 性别: GG
- 专业: 流行病学方法与卫生统计
送红花一朵 |
如果一个立方形刚体，上下均有一个弹性体，那是要在立方形上下面都生成刚性面是吗？还有，你用的是哪个版本的ansys，我的是15.0版本，感觉和你的接触对界面不大一样。 发自小木虫Android客户端 |
5楼2017-04-06 20:29:57
liyaobo0509
专家顾问 (著名写手)
-
专家经验: +353 - 应助: 214 (大学生)
- 金币: 8142.8
- 散金: 288
- 红花: 64
- 沙发: 4
- 帖子: 1838
- 在线: 480.5小时
- 虫号: 911339
- 注册: 2009-11-24
- 性别: GG
- 专业: 机械工程
- 管辖: 仿真模拟
6楼2017-04-06 21:35:48
shgao20
专家顾问 (职业作家)
-
专家经验: +809 - 仿真EPI: 1
- 应助: 1311 (讲师)
- 金币: 13381.4
- 红花: 267
- 帖子: 3531
- 在线: 473.4小时
- 虫号: 3644138
- 注册: 2015-01-14
- 专业: 动力学与控制
- 管辖: 仿真模拟
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
李晨奇: 金币+30, ★★★★★最佳答案 2017-04-08 14:05:32
感谢参与，应助指数 +1
李晨奇: 金币+30, ★★★★★最佳答案 2017-04-08 14:05:32
|

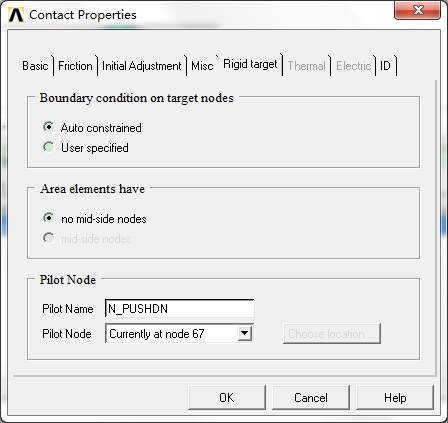

可以使用接触管理器中的接触向导来定义刚-柔接触。 对弹性体预先划分网格，对中间的刚性体不要划分网格，但需要进行切割，以便在两个刚性面的中心分别生成关键点，后面定义 Pilot 节点用；同时需要对刚性面设定单元尺寸，以是目标单元的尺寸与接触单元相近。 对上下两对相邻表面需要分别定义刚柔接触对，pilot 节点可以分别选择刚性面的中心点 (预先在刚性面的中心点生成的关键点)。然后在两个 pilot 节点之间创建节点耦合，使他们成为一个刚体。 |
7楼2017-04-07 08:13:49
