电化学面积的标定---双电层法 已有14人参与
|
|||||||||
|

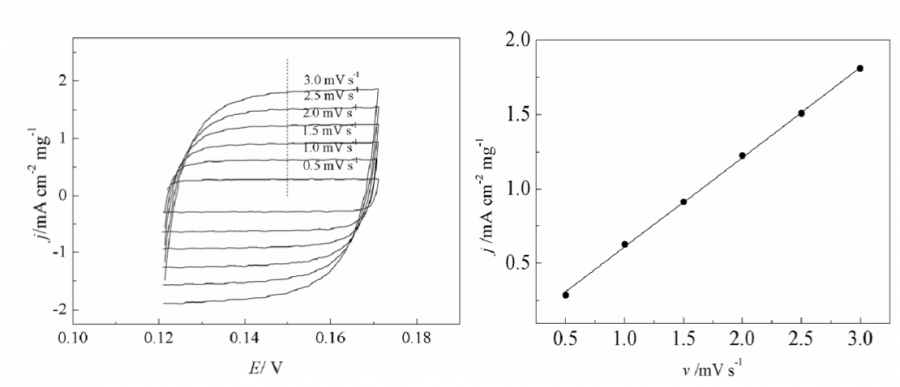

作者：卢邦安 金属氧化物的电化学面积： 为了评估氧化物的真实催化性能，必须先得到电极的真实面积。对于金属氧化物，显然无法利用氢区去估算其电化学面积。为了得到金属氧化物的真实面积，利用双电层电容计算粗糙度。实验中常采用CV法计算双电层电容。 具体原理如下：在线性电位扫描过程中，电极上的电流由两部分组成，见式（1）：一部分是用于双电层的充放电的电流 ic，这部分电流也称为非法拉第电流；另一部分用于电化学反应，称为法拉第电流 if。  双电层充放电电流 ic包括两部分，见式（2）：一部分是当电极电位发生变化时，对双电层充放电，进而改变电极/溶液界面的荷电状态，即（2）中第一项；另一部分是电容 Cdl发生变化时，引起的双电层电流的改变，即（2）中的第二项。当进行线性扫描时，由于扫描速率是恒定的，故在电势扫描过程中 ic≠0。  对于（2）中第二项而言，双电层电容 Cdl一般是随电极表面状态的变化而变化的。但是当电势扫描范围比较小时，界面双电层的荷电状态可以近似地认为保持不变，那么相应的双电层电容 Cdl也不变，这样式（2）中等号右侧第二项为零，可以忽略。另外，线性扫描的扫描速度恒定，式（2）中第一项为定值。这样，双电层电流 ic保持不变，式（2）可以改写为式（3）。  从式（3）中，可以知道，ic∝v，v 为电势扫描速率。当采用双电层电流对扫描速度作图时，得到一条直线，直线的斜率为双电层电容 Cdl。根据相关研究，理想光滑氧化物的表面双电层电容为 60 μF·cm-2。电化学面积为电极的双电层电容与理想光滑氧化物电极的表面双电层的比值，见式（4）。  实例： 在实验中，我们先用循环伏安法在选定的电势范围内，测量一系列不同扫速的曲线，然后用某一电位下的电流密度和扫描速率作图，得到一条直线，直线斜率即为双电层电容。最后，利用式（4）便可求得电极的电化学面积。其中，需要注意是：（1）选定的电势范围内，必须没有电化学反应发生，只有双电层充放电。（2）不同文献给出的理想光滑氧化物的表面双电层电容不同。（3）该方法得到的电化学面积，受电势范围、选定的电位等因素影响较大，故而得到的电化学面积只是作为一个相对比较粗略的标准。  补充： 双电层电容也可以通过电化学交流阻抗谱得到。然后，再利用（4）就可以得到电化学面积。 小结： 金属氧化物的电化学面积可以通过双电层电容来评价。 双电层电容的计算有两种方法：CV和EIS。 不同文献给出的理想光滑金属氧化物的双电层电容的数值不同，这一点需要引起注意。 参考文献： InternationalJournal of Hydrogen Energy, 33 (2008), 4763-4768.;International Journal of Hydrogen Energy, 31 (2006), 1210-1214.;International Journal of Hydrogen Energy, 20 (1995), 9-15. 声明：本文由研之成理出品。转载自微信公众号。 |
回复此楼» 收录本帖的淘帖专辑推荐
 研之成理 | 催化&材料 | Analysis methods | 催化相关 |
| 物化 | 电化学知识 |
» 本帖已获得的红花（最新10朵）
vcnet15» 猜你喜欢
高级氧化技术怎么选：羟基自由基的"虚假繁荣"与工程现实
已经有0人回复
-
苏州国家实验室依托苏州大学，面向2027年秋季入学招收博士生
已经有0人回复
-
物理化学论文润色/翻译怎么收费?
已经有166人回复
-
生物脱氮的碳源账：甲醇、乙酸钠、葡萄糖怎么选，以及内碳源到底值不值得挖
已经有0人回复
-
含氯化工废水的电催化：活性氯是免费氧化剂还是麻烦制造者？
已经有0人回复
-
求助《生物化学》第三版的章节习题和答案完整版
已经有0人回复
-
求助《生物化学》第三版的章节习题和答案完整版
已经有0人回复
-
石墨电极在化工浓水零排前端的角色：不是主战，但少它不行
已经有0人回复
-
【文献导读】Chem. Rev. 绿氢特刊：1美元/kg目标与SOEC等电解路线要点
已经有0人回复
-
析氧电位Tafel 斜率ECSA这三个看起来很专业的参数,可能一直在骗你
已经有0人回复
-
表征方法手记 02｜从三电极到工程：长跑数据、失效分析、外推的边界
已经有0人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 【公告】微米纳米版专家介绍及顾问室链接[20120909更新]
已经有11人回复
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
小木虫: 金币+0.5, 给个红包，谢谢回帖
|
请问某一电位下的电流密度应该怎么取，是选上面的电流密度、对应的上下两个电流密度之差△j还是△j/2。文献中这几种都有提到…另外在保证不发生电化学反应的区域，电势范围是较小的好，还是越大越好？ 发自小木虫IOS客户端 |
