小木虫论坛-学术科研互动平台 » 专业学科区 » 数学 » 基础数学 » Mathematics 画三维图如何把坐标变成对数坐标
51/1返回列表
查看: 3296  |  回复: 4
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

luo06009228

木虫 (正式写手)

[求助] Mathematics 画三维图如何把坐标变成对数坐标 已有2人参与

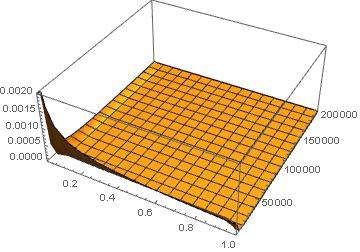

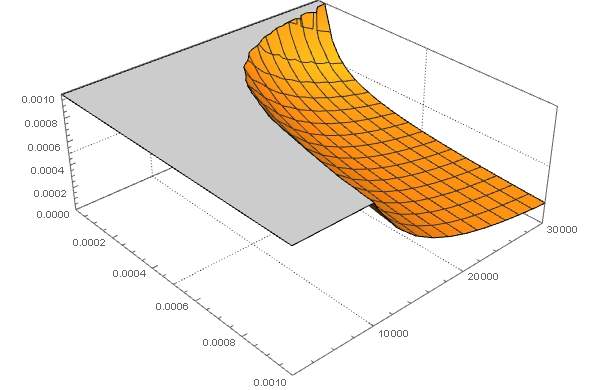

f =  {(1 + (10^5/w)^2)/(m w)}^0.5，变量范围m={10^-6,10^-3},w={2000,200000}，如何把做出来的三维图变成对数坐标。由于图片大体看起来是平的，所以需将每个坐标轴转化成对数坐标。如图所示。

Mathematics 画三维图如何把坐标变成对数坐标


Mathematics 画三维图如何把坐标变成对数坐标-1


Mathematics 画三维图如何把坐标变成对数坐标-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2017-04-05 21:19:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Mr__Right

专家顾问 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
手动修改

比葫芦画瓢即可
CODE:
Plot3D[{(1 + (10^5/w)^2)/(m w)}^0.5, {m, 10^-6, 10^-3}, {w, 2000,
  200000}, PlotRange -> {Automatic,
   Automatic, {Log[10, .01], Log[10, 100000]}},
Ticks -> {Automatic, Automatic,
   Transpose[{FindDivisions[{Log[10, .01], Log[10, 100000]}, 6],
     N@10^FindDivisions[{Log[10, .01], Log[10, 100000]}, 6]}]}]
赞一下 回复此楼
文章乃身外之物,要多考虑编辑、审稿人和读者的感受。
2楼2017-04-06 07:05:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Mr__Right

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
luo06009228: 金币+8, ★有帮助 2017-07-25 11:41:34
引用回帖:
2楼: Originally posted by Mr__Right at 2017-04-06 07:05:41
手动修改

比葫芦画瓢即可

Plot3D[{(1 + (10^5/w)^2)/(m w)}^0.5, {m, 10^-6, 10^-3}, {w, 2000,
  200000}, PlotRange -> {Automatic,
   Automatic, {Log, Log}},
Ticks -> {Automatic, Automa ...

CODE:
Plot3D[{Log[10, #] &@(1 + (10^5/w)^2)/(m w)}^0.5, {m, 10^-6,
  10^-3}, {w, 2000, 200000},
PlotRange -> {Automatic,
   Automatic, {Log[10, .0001], Log[10, 10000]}},
Ticks -> {Automatic, Automatic,
   Transpose[{FindDivisions[{Log[10, .0001], Log[10, 10000]}, 8],
     N@10^FindDivisions[{Log[10, .0001], Log[10, 10000]}, 8]}]}]

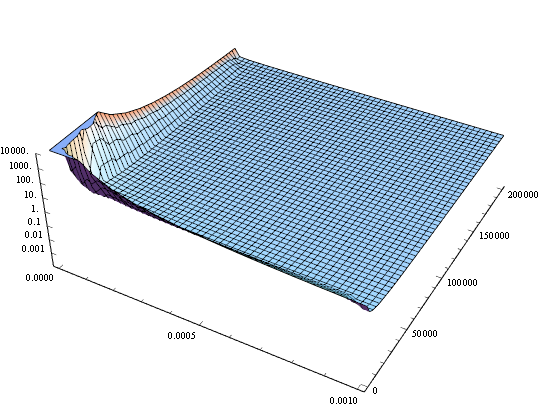

根据自己的需要调整效果
Mathematics 画三维图如何把坐标变成对数坐标-3
赞一下 回复此楼
文章乃身外之物,要多考虑编辑、审稿人和读者的感受。
3楼2017-04-06 21:38:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

FMStation

至尊木虫 (知名作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
luo06009228: 金币+2, ★有帮助 2017-07-25 11:41:46
https://reference.wolfram.com/language/ref/LogPlot.html
对数曲线图
赞一下 回复此楼
4楼2017-04-08 14:59:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luo06009228

木虫 (正式写手)
引用回帖:
3楼: Originally posted by Mr__Right at 2017-04-06 21:38:31
Plot3D[{Log &@(1 + (10^5/w)^2)/(m w)}^0.5, {m, 10^-6,
  10^-3}, {w, 2000, 200000},
PlotRange -> {Automatic,
   Automatic, {Log, Log}},
Ticks -> {Automatic, Automatic,
   Tran ...

请问能把横坐标和纵坐标也改成对数坐标吗？
赞一下 回复此楼
5楼2017-04-19 14:58:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
