[求助] ansys建模已有1人参与

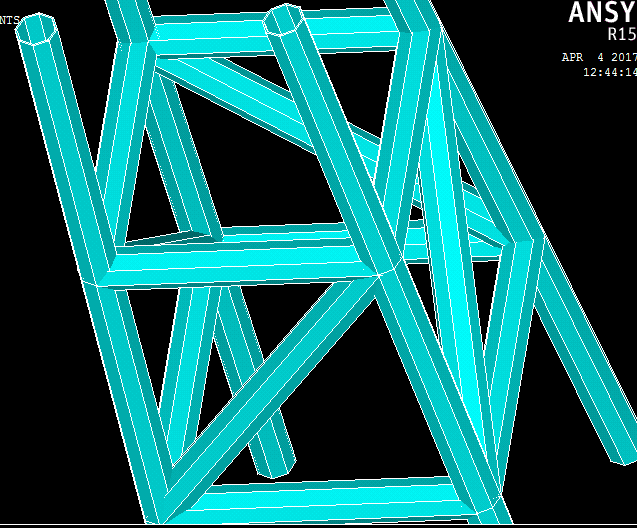

计算海洋平台导管架有两种不同的圆管，如何正确建模？13-24(4个支撑杆)为实常数1的单元，1-12为2的单元,但是自己建下来总是一样大小?(P.S 怎么把金币大赏给求助者?下面是我的命令流
/prep7
et,1,beam188
mp,ex,1,2.1e11
mp,prxy,1,0.3
sectype,1,beam,ctube
secdata,0.55,0.6
mp,ex,2,2.1e1
mp,prxy,2,0.3
sectype,2,beam,ctube
secdata,0.2286,0.254
k,1
k,2,0,10
k,3,10,10
k,4,10
k,5,0.5,0.5,10
k,6,0.5,9.5,10
k,7,9.5,9.5,10
k,8,9.5,0.5,10
k,9,1,1,20
k,10,1,9,20
k,11,9,9,20
k,12,9,1,20
k,13,1.5,1.5,30
k,14,1.5,8.5,30
k,15,8.5,8.5,30
k,16,8.5,1.5,30
l,9,10
l,10,11
l,12,11
l,9,12
l,5,12
l,6,9
l,7,10
l,8,11
l,5,6
l,6,7
l,7,8
l,8,5
l,1,5
l,5,9
l,9,13
l,2,6
l,6,10
l,10,14
l,3,7
l,7,11
l,11,15
l,4,8
l,8,12
l,12,16
lsel,s,,,13,24,1
esize,,1
mat,1
real,1
lmesh,13,24,1
lsel,a,,,1,12,1
esize,,1
real,2
mat,2
lmesh,1,12,1


回复此楼

» 收录本帖的淘帖专辑推荐

ANSYS命令流

» 猜你喜欢

如何从铁电相到顺电相。已经有1人回复
各位大佬，求一份最新Wien2k版本作为学习用途已经有0人回复
物理学I论文润色/翻译怎么收费? 已经有177人回复
南科大活性流体和软物质课题组诚招2027级博士、硕士研究生和博后已经有42人回复
瑞典林雪平大学博士后招聘｜PEC Water Splitting 方向已经有24人回复
PRB投稿，Acknowledgment sent to author状态十天了已经有3人回复
PVA溶解已经有1人回复
基金申请已经有44人回复
CSC与新西兰维多利亚大学PhD奖学金项目已经有0人回复
新西兰Robinson研究所招聘CSC公派访问人员已经有0人回复
帮我的英语口语老师找学生已经有0人回复

1楼 2017-04-04 12:48:45

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

liyaobo0509

专家顾问 (著名写手)

专家经验: +353
应助: 214 (大学生)
金币: 8142.8
散金: 288
红花: 64
沙发: 4
帖子: 1838
在线: 480.5小时
虫号: 911339
注册: 2009-11-24
性别: GG
专业: 机械工程
管辖: 仿真模拟

【答案】应助回帖

感谢参与，应助指数 +1

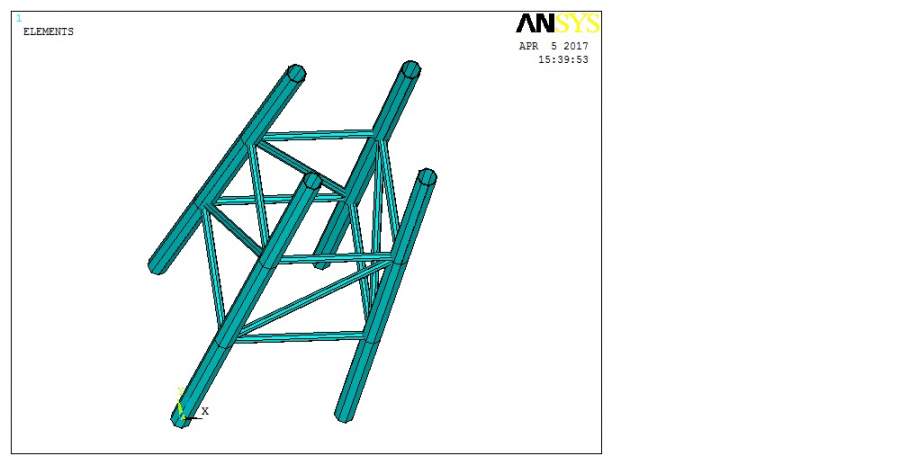

问题在于网格划分时，未指定 element section，修改后的网格划分效果及APDL代码如下：

/prep7
et,1,beam188
sectype,1,beam,ctube
secdata,0.55,0.6
sectype,2,beam,ctube
secdata,0.2286,0.254

mp,ex,1,2.1e11
mp,prxy,1,0.3
mp,ex,2,2.1e1
mp,prxy,2,0.3

k,1
k,2,0,10
k,3,10,10
k,4,10
k,5,0.5,0.5,10
k,6,0.5,9.5,10
k,7,9.5,9.5,10
k,8,9.5,0.5,10
k,9,1,1,20
k,10,1,9,20
k,11,9,9,20
k,12,9,1,20
k,13,1.5,1.5,30
k,14,1.5,8.5,30
k,15,8.5,8.5,30
k,16,8.5,1.5,30
l,9,10
l,10,11
l,12,11
l,9,12
l,5,12
l,6,9
l,7,10
l,8,11
l,5,6
l,6,7
l,7,8
l,8,5
l,1,5
l,5,9
l,9,13
l,2,6
l,6,10
l,10,14
l,3,7
l,7,11
l,11,15
l,4,8
l,8,12
l,12,16

lsel,s,,,13,24,1
esize,,1
type,1
mat,1
real,1
secnum,1
lmesh,13,24,1

lsel,a,,,1,12,1
esize,,1
type,1
mat,2
real,2
secnum,2
lmesh,1,12,1
