[求助] 瞬态热分析， 已有3人参与

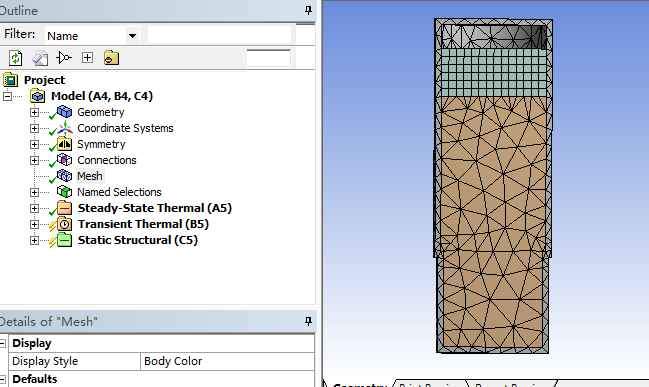

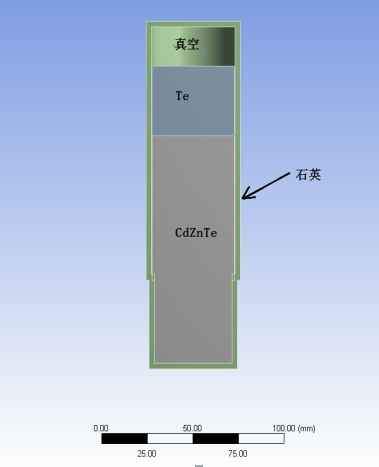

求教大佬们，下图是我做的模型，需要做瞬态热分析和热应力，结果求解各种出问题，很烦，不知道哪里有问题。本人是用workbench做的，新手对命令流不了解。求大佬指点。

瞬态热分析，


瞬态热分析，-1


@wuming524 发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2017-04-03 19:18:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ftc_简单

银虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
我印象中workbench只支持稳态热应力耦合，且为间接耦合分析，即温度场分析完成后才可以进行应力分析。你需要做瞬态热分析，然后却用稳态模块二，是把自己当宝搞呀。建议你搜索ftc草地，或者ftc正青春，去看一看apdl热学基础教程，给自己充充电
赞一下 回复此楼
承接各类优化设计项目，百度乐仿腾讯课堂，海量教程等你来看
2楼2017-04-04 15:06:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

哦啊

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by ftc_简单 at 2017-04-04 15:06:10
我印象中workbench只支持稳态热应力耦合，且为间接耦合分析，即温度场分析完成后才可以进行应力分析。你需要做瞬态热分析，然后却用稳态模块二，是把自己当宝搞呀。建议你搜索ftc草地，或者ftc正青春，去看一看apdl ...

但是瞬态热分析不是需要先稳态分析么

发自小木虫Android客户端
赞一下 回复此楼
3楼2017-04-04 15:22:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ftc_简单

银虫 (正式写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by 哦啊 at 2017-04-04 15:22:20
但是瞬态热分析不是需要先稳态分析么
...

你理解的有问题呀，一般来讲第一步是可以施加一个微小的稳态热过程，这样做是为了让系统求解时，先根据你所分析的目标系统进行初次的迭代，而稳态状况下，便于收敛，所以稳态的结果是不能影响瞬态求解的结果的，第二因为有了稳态的求解，相当于给瞬态迭代开始前的计算 提供了一个试算的过程。
赞一下 回复此楼
承接各类优化设计项目，百度乐仿腾讯课堂，海量教程等你来看
4楼2017-04-04 15:24:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

哦啊

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by ftc_简单 at 2017-04-04 15:24:51
你理解的有问题呀，一般来讲第一步是可以施加一个微小的稳态热过程，这样做是为了让系统求解时，先根据你所分析的目标系统进行初次的迭代，而稳态状况下，便于收敛，所以稳态的结果是不能影响瞬态求解的结果的，第 ...

我看网上案例是先做的稳态再瞬态，另外我这个模型对称面用不用加什么约束条件啊，

发自小木虫Android客户端
赞一下 回复此楼
5楼2017-04-04 15:36:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shgao20

专家顾问 (职业作家)

【答案】应助回帖

感谢参与，应助指数 +1
如 ftc 所说，瞬态分析前是否要做稳态分析，要看具体情况：
  如果有明确的初始条件，可以直接做瞬态分析；如果初始条件不明确，则需要先做一次稳态分析。
  对于对称面，一般作为绝热边界处理，不需要施加任何边界条件。
赞一下(1人) 回复此楼
6楼2017-04-05 07:36:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

哦啊

新虫 (初入文坛)
这样啊，晓得了。那绝热边界怎么弄，我再最外层就是石英施加温度时，石英的对称面也会被选到，但是那里不应该有。

发自小木虫Android客户端
赞一下 回复此楼
7楼2017-04-05 10:56:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

哦啊

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by shgao20 at 2017-04-05 07:36:17
如 ftc 所说，瞬态分析前是否要做稳态分析，要看具体情况：
  如果有明确的初始条件，可以直接做瞬态分析；如果初始条件不明确，则需要先做一次稳态分析。
  对于对称面，一般作为绝热边界处理，不需要施加任何边 ...

这样啊，晓得了。那绝热边界怎么弄，我再最外层就是石英施加温度时，石英的对称面也会被选到，但是那里不应该有。

发自小木虫Android客户端
赞一下 回复此楼
8楼2017-04-05 10:56:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ftc_简单

银虫 (正式写手)
引用回帖:
6楼: Originally posted by shgao20 at 2017-04-05 07:36:17
如 ftc 所说，瞬态分析前是否要做稳态分析，要看具体情况：
  如果有明确的初始条件，可以直接做瞬态分析；如果初始条件不明确，则需要先做一次稳态分析。
  对于对称面，一般作为绝热边界处理，不需要施加任何边 ...

叫我简单好一些，老铁，很高兴认识你！
赞一下 回复此楼
承接各类优化设计项目，百度乐仿腾讯课堂，海量教程等你来看
9楼2017-04-05 15:00:17
